Na naftni ploščadi na morju v Severnem morju deluje visokotlačni plinovod pri 350 barih in 120 °C. Prirobnice, ki povezujejo odseke cevi, so zatesnjene zTesnila za obročeizdelan iz nerjavečega jekla SS316L. Ta tesnila morajo prenesti ne le ekstremni tlak in temperaturo procesne tekočine, temveč tudi neusmiljen napad slanega pršila, vlage in stalnega gibanja morja. Okvara tesnila tukaj ni manjša nevšečnost; to je katastrofalen dogodek, ki lahko povzroči požar, eksplozijo, okoljsko katastrofo in izgubo življenja. Izbira tesnilnega materiala je zato ena najbolj kritičnih odločitev pri inženiringu na morju. SS316L se je izkazal kot prednostni material za obročasta tesnila v teh okoljih, ker ponuja edinstveno kombinacijo odpornosti proti koroziji, mehanske trdnosti in toplotne stabilnosti, ki se ji ne more kosati noben drug material po primerljivi ceni.
Obročasta tesnila so kovinska tesnila, ki se uporabljajo pri visokotlačnih in visokotemperaturnih aplikacijah. Zasnovane so tako, da se prilegajo v posebej strojno obdelan utor na strani prirobnice in ustvarijo tesnilo med kovino, ko sta prirobnici spojeni skupaj. Tesnilni učinek je odvisen od deformacije tesnilnega materiala v utor, kar ustvari tesen spoj, ki ne pušča. Material tesnila določa njegovo sposobnost, da prenese korozivne in mehanske obremenitve uporabe. SS316L, različica standardnega nerjavečega jekla 316 z nizko vsebnostjo ogljika, je še posebej primerna za morska in morska okolja zaradi svoje odlične odpornosti na kloridno luknjičasto in razpokano korozijo. priNingbo Kaxite Sealing Materials Co., Ltd., naša tovarna že več kot 15 let izdeluje obročasta tesnila iz SS316L in drugih visoko zmogljivih zlitin, našo izbiro materialov in proizvodne procese pa smo izpopolnili tako, da izpolnjujejo najzahtevnejše zahteve industrije na morju.
Morsko okolje je eno najbolj korozivnih naravnih okolij na zemlji. Morska voda vsebuje približno 3,5 % raztopljenih soli, predvsem natrijevega klorida, skupaj z manjšimi količinami magnezijevih, kalcijevih in kalijevih soli. Zaradi teh soli je morska voda odličen elektrolit, ki pospešuje elektrokemične korozijske procese. Pri kovinskih komponentah kombinacija kloridnih ionov, raztopljenega kisika in vlage ustvari neusmiljen napad, ki lahko sčasoma povzroči razgradnjo celo visokokakovostnih materialov. Pri aplikacijah na morju so izzivi še večji. Ozračje je nasičeno s slanim pršilom, temperature nihajo med tropsko vročino in arktičnim mrazom, mehanske obremenitve pa so močne. Spodnja tabela povzema ključne izzive korozije v morskih okoljih in okoljih na morju.
| Izziv korozije | Opis | Vpliv na tesnila |
| Kloridno luknjanje | Lokaliziran napad kloridnih ionov | Luknjice in degradacija površine |
| Korozija špranj | Napad na stoječih območjih | Degradacija na tesnilnih površinah |
| Galvanska korozija | Različne kovine v stiku | Pospešena korozija manj plemenitih kovin |
| Razpoke zaradi napetostne korozije | Korozija pod natezno napetostjo | Nenadno pokanje in okvara |
| Erozija Korozija | Visokohitrostni tok tekočine | Mehansko odstranjevanje zaščitnega oksida |
Posledice korozije v obročnih tesnilih so hude. Razjedeno tesnilo lahko izgubi svojo tesnilno silo, kar povzroči puščanje. Počeno tesnilo lahko katastrofalno odpove. Na naftni ali plinski ploščadi na morju lahko puščanje tesnila sprosti vnetljive ogljikovodike, kar povzroči nevarnost požara ali eksplozije. V pomorskem cevovodu lahko puščanje povzroči onesnaženje okolja. V napravi za razsoljevanje lahko puščanje ogrozi kakovost vode. Izbira materiala, odpornega proti koroziji, kot je SS316L, torej ni le kakovostna prednost; to je varnostni imperativ. Naša tovarna v mestu Kaxite ima bogate izkušnje z dobavo tesnil za obročaste spoje za uporabo v pomorstvu in na morju in razumemo ključno pomembnost izbire materiala v teh okoljih.
Pri izbiri materiala za obročasta tesnila v morskih in morskih okoljih morajo inženirji izbirati med številnimi možnostmi, vključno z ogljikovim jeklom, nerjavnim jeklom, dupleksnim nerjavnim jeklom in eksotičnimi zlitinami, kot sta inconel in monel. Vsak material ima svojo kombinacijo odpornosti proti koroziji, mehanske trdnosti in cene. SS316L je pogosto najprimernejša izbira, saj ponuja najboljše razmerje med zmogljivostjo in ceno za številne pomorske aplikacije. Da bi razumeli zakaj, je koristno primerjati SS316L z drugimi pogostimi materiali. V spodnji tabeli je primerjava ključnih lastnosti teh materialov.
| Material | Odpornost proti koroziji v morski vodi | Mehanska trdnost | Stroški | Tipična uporaba |
| Ogljikovo jeklo | Slabo (zahteva premaz) | visoko | Nizka | Nekritični, suhi nanosi |
| SS304 | Zmerno (pitting v kloridih) | visoko | Nizka | Splošni namen, blaga okolja |
| SS316L | Odličen (odporen na kloridno luknjanje) | visoko | Srednje | Morska, morska, kemična predelava |
| Duplex SS | Odlično | Zelo visoko | visoko | Visokotlačni, visokotemperaturni morski |
| Inconel 625 | Odlično | Zelo visoko | Zelo visoko | Ekstremna okolja, kisli plin |
| Monel 400 | Odlično | visoko | visoko | Cevovodi za morsko vodo, izmenjevalniki toplote |
Ključna prednost SS316L pred SS304 je vsebnost molibdena. SS316L vsebuje 2-3 % molibdena, kar znatno izboljša njegovo odpornost proti luknjičasti in razpokani koroziji v okoljih, ki vsebujejo klorid. SS304, ki ne vsebuje molibdena, je dovzeten za luknjanje v morski vodi, zlasti v stoječih območjih, kjer se lahko koncentrirajo kloridi. Duplex nerjaveče jeklo ponuja še večjo trdnost in odpornost proti koroziji, vendar je dražje in težje za obdelavo. Inconel in Monel nudita najvišjo stopnjo odpornosti proti koroziji, vendar je njuna cena lahko previsoka za številne aplikacije. SS316L ponuja najboljšo kombinacijo odpornosti proti koroziji, mehanske trdnosti in stroškov za večino aplikacij obročastih spojnih tesnil za pomorstvo in morje.
"L" v SS316L pomeni "low carbon." Standardni SS316 ima največjo vsebnost ogljika 0,08 %, medtem ko ima SS316L največjo vsebnost ogljika 0,03 %. Ta razlika se morda zdi majhna, vendar pomembno vpliva na zmogljivost materiala pri varjenju in uporabi pri visokih temperaturah. Ko se avstenitna nerjavna jekla, kot je SS316, segrejejo na temperature med 425 °C in 815 °C, se na mejah zrn tvori oborina kromovega karbida. Ta proces je znan kot senzibilizacija. Tvorba kromovega karbida osiromaši okoliška področja kroma, kar zmanjša njihovo odpornost proti koroziji. V morskem okolju so občutljiva območja zelo dovzetna za interkristalno korozijo. Z zmanjšanjem vsebnosti ogljika SS316L zmanjša tvorbo kromovega karbida, zaradi česar je odporen na preobčutljivost in interkristalno korozijo.
Nizka vsebnost ogljika SS316L prav tako izboljša njegovo varljivost. Ko je SS316 varjen, lahko območje, ki ga prizadene toplota, postane občutljivo, če je vsebnost ogljika previsoka. SS316L je mogoče variti brez toplotne obdelave po varjenju v večini aplikacij, ker nizka vsebnost ogljika preprečuje preobčutljivost. To je še posebej pomembno za obročasta tesnila, ki so lahko izdelana z varjenjem ali strojno obdelavo. Spodnja tabela povzema ključne kemijske in mehanske lastnosti SS316L.
| Lastnina | Specifikacija |
| Ogljik (C) maks | 0,03 % |
| Krom (Cr) | 16 - 18 % |
| Nikelj (Ni) | 10 - 14 % |
| molibden (Mo) | 2 - 3 % |
| Mangan (Mn) max | 2,0 % |
| Silicij (Si) max | 0,75 % |
| Fosfor (P) max | 0,045 % |
| Žveplo (S) max | 0,030 % |
| Natezna trdnost | 485 - 690 MPa |
| Meja tečenja (0,2 % odmik) | 170 - 310 MPa |
| Raztezek | 40 % min |
| Trdota (Rockwell B) | 95 maks |
Naša tovarna Ningbo Kaxite Sealing Materials Co., Ltd. uporablja samo certificiran material SS316L od uglednih dobaviteljev. Preverimo kemično sestavo in mehanske lastnosti vsake prejete serije materiala. Izvajamo tudi testiranje medkristalne korozije na naših končnih tesnilih, da zagotovimo, da izpolnjujejo zahteve ASTM A262 Practice E. Ta stroga kontrola kakovosti zagotavlja, da naša obročasta tesnila za spoje zagotavljajo zanesljivo delovanje v najzahtevnejših morskih in offshore okoljih.
Učinkovitost obročnega tesnila ni odvisna samo od materiala, ampak tudi od njegove geometrije. Tesnilo je oblikovano tako, da se prilega utoru na sprednji strani prirobnice. Ko sta prirobnici priviti skupaj, je tesnilo stisnjeno, njegov material pa se deformira, da zapolni utor in ustvari tesnilo. Oblika tesnila in utora določa tesnilni mehanizem. Obstaja več standardnih profilov tesnilnih obročev, od katerih ima vsak svoje značilnosti. Najpogostejši so tipi R, RX in BX. Tip R je ovalni ali osmerokotni obroč, ki se uporablja v standardnih aplikacijah. Tip RX je modificiran ovalni obroč, ki se uporablja v aplikacijah z višjim tlakom. Tip BX je šesterokotni obroč, ki se uporablja pri visokotlačnih in visokotemperaturnih aplikacijah. Spodnja tabela povzema ključne značilnosti teh profilov.
| Profil | Oblika | Ocena tlaka | Tipična uporaba |
| R | Ovalne ali osmerokotne | Do 10.000 psi | Splošni namen, vodnjaki |
| RX | Modificiran oval | Do 15.000 psi | Višji pritisk, kisla storitev |

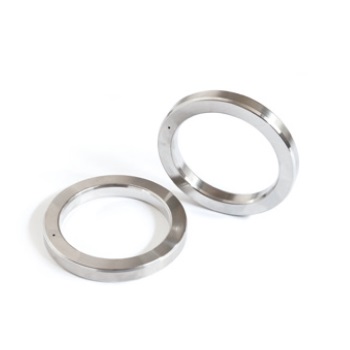

| BX | Šesterokotna | Do 20.000 psi | Visok tlak, visoka temperatura |
Izbira profila je odvisna od tlaka, temperature in narave tekočine, ki jo zapiramo. Tip R je najpogostejši in je primeren za široko paleto aplikacij. Tip RX se uporablja pri aplikacijah z višjim tlakom in ima nekoliko drugačno geometrijo, ki izboljša učinkovitost tesnjenja. Tip BX se uporablja v najzahtevnejših aplikacijah in je zasnovan tako, da zagotavlja zanesljivo tesnjenje pri tlakih do 20.000 psi. V Ningbo Kaxite Sealing Materials Co., Ltd. naša tovarna izdeluje obročasta tesnila v vseh teh profilih v različnih velikostih, ki ustrezajo standardnim specifikacijam prirobnic.
Naslednja tabela podaja ključne specifikacije delovanja za naša tesnila za obročaste spoje SS316L. Te specifikacije temeljijo na standardnem testiranju in so na voljo kot referenca za inženirje in strokovnjake za nabavo.
| Parameter | Specifikacija | Testni standard |
| Material | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Trdota | ≤ 160 HBW | ASTM E10 |
| Natezna trdnost | ≥ 485 MPa | ASTM E8 |
| Moč tečenja | ≥ 170 MPa | ASTM E8 |
| Raztezek | ≥ 40 % | ASTM E8 |
| Interkristalna korozija | Pass | ASTM A262 praksa E |
| Najvišja delovna temperatura | 800 °C (neprekinjeno) | — |
| Največji delovni tlak | 20.000 psi (odvisno od profila) | — |
| Površinska obdelava | Ra 1,6 µm maks | — |
| Standardne velikosti | R, RX, BX profili po API 6A | API 6A |
V naši tovarni izdelujemo obročasta tesnila, ki izpolnjujejo te specifikacije in še več. Izdelamo lahko tudi tesnila po meri za posebne namene. Naš proces nadzora kakovosti vključuje pregled dimenzij, certificiranje materiala in testiranje delovanja. Ob vsakem naročilu zagotovimo certifikat o skladnosti, ki dokumentira sestavo materiala, mehanske lastnosti in rezultate testiranja. Ta raven dokumentacije je bistvena za aplikacije na morju, kjer sta sledljivost in zagotavljanje kakovosti ključnega pomena.
Vprašanje 1: Kakšna je razlika med tesnili za obroče SS316 in SS316L?
Odgovor: Glavna razlika je vsebnost ogljika. SS316 ima največjo vsebnost ogljika 0,08 %, medtem ko ima SS316L največjo vsebnost ogljika 0,03 %. Zaradi nižje vsebnosti ogljika je SS316L odporen na preobčutljivost in interkristalno korozijo, kar je pomembno pri varjenih in visokotemperaturnih aplikacijah. Za morska in morska okolja je SS316L na splošno prednostna zaradi svoje vrhunske odpornosti proti koroziji.
Vprašanje 2: Ali se lahko obročasta tesnila SS316L uporabljajo pri servisiranju kislega plina?
Odgovor: SS316L ni priporočljivo uporabljati za kisle pline (okolja, ki vsebujejo H2S), ker je dovzetna za sulfidne napetostne razpoke. Za aplikacije kislega plina je običajno potreben trši material, kot je Inconel 625 ali dupleksno nerjavno jeklo. Izbira materiala za tesnilo mora temeljiti na specifični sestavi in pogojih procesne tekočine. Naša tehnična ekipa lahko svetuje glede najboljšega materiala za vašo aplikacijo.
Vprašanje 3: Kakšna je najvišja temperatura, ki jo lahko prenesejo tesnila za obročaste spoje SS316L?
Odgovor: SS316L obročna tesnila lahko prenesejo neprekinjene delovne temperature do 800 °C. Vendar pa je pri temperaturah nad 425 °C material lahko dovzeten za preobčutljivost, če ni ustrezno stabiliziran. Pri visokotemperaturnih aplikacijah je pomembno preveriti, ali je bil material pravilno toplotno obdelan in preizkušen glede odpornosti proti interkristalni koroziji. Naša tovarna zagotavlja certificiranje testiranja interkristalne korozije za vsa visokotemperaturna tesnila.
Vprašanje 4: Kako izberem pravilen profil obročnega tesnila za svojo aplikacijo?
Odgovor: Izbira profila je odvisna od tlaka, temperature in narave tekočine. Tip R je primeren za splošne namene do 10.000 psi. Tip RX se uporablja za višje tlake do 15.000 psi. Tip BX se uporablja za najzahtevnejše aplikacije do 20.000 psi. Specifikacija prirobnice bo narekovala tudi zahtevani profil. Naša tehnična ekipa vam lahko pomaga pri izbiri pravega profila za vašo specifično aplikacijo.
Vprašanje 5: Katera dokumentacija je priložena tesnilom za obročaste spoje SS316L?
Odgovor: Z vsakim naročilom zagotovimo potrdilo o skladnosti, ki dokumentira materialno sestavo, mehanske lastnosti in rezultate testiranja. To vključuje kemijsko analizo, rezultate nateznega preskusa, rezultate preskusa trdote in rezultate preskusa interkristalne korozije. Nudimo tudi poročila o pregledu dimenzij in potrdilo o sledljivosti materiala. Ta dokumentacija je bistvenega pomena za zagotavljanje kakovosti in skladnost s predpisi v pomorskih aplikacijah in aplikacijah na morju.
Tesnila za obročaste spoje SS316L so idealna izbira za uporabo v pomorstvu in na morju, saj ponujajo edinstveno kombinacijo odpornosti proti koroziji, mehanske trdnosti in toplotne stabilnosti. Vsebnost molibdena v SS316L zagotavlja odlično odpornost proti kloridni luknjičasti in razpokani koroziji, medtem ko nizka vsebnost ogljika preprečuje preobčutljivost in interkristalno korozijo. Material je mogoče strojno obdelati v različne profile, da ustreza zahtevam glede tlaka in temperature v aplikaciji. Poleg tega je lahko certificirano, da izpolnjuje najstrožje standarde kakovosti. V Ningbo Kaxite Sealing Materials Co., Ltd., naša tovarna ima strokovno znanje in opremo za proizvodnjo obročnih tesnil SS316L, ki izpolnjujejo najzahtevnejše zahteve offshore industrije.
Ne glede na to, ali načrtujete novo platformo na morju ali vzdržujete obstoječo, vas vabimo, da stopite v stik z našo tehnično ekipo, da se pogovorimo o vaših zahtevah glede tesnil. Zagotovimo lahko podrobne specifikacije izdelkov, certifikate materialov in podporo za aplikacije. Zaradi naše zavezanosti kakovosti in zadovoljstvu strank smo postali zaupanja vreden partner za rešitve tesnjenja po vsem svetu.
Še danes se obrnite na Ningbo Kaxite Sealing Materials Co., Ltdda bi razpravljali o vaših zahtevah za tesnilo obročnega spoja in odkrili, kako se lahko naša tesnila SS316L soočijo z izzivi vaših aplikacij v pomorstvu in na morju.
