V petrokemični industriji lahko eno samo puščanje prirobnice visokotlačnega hidrokrekinga sproži zaustavitev v sili, ki stane več kot 500.000 USD na dan zaradi izgubljene proizvodnje. V elektrarni lahko puščanje pare na vstopni prirobnici turbine povzroči prisilni izpad, ki traja več dni. To niso redki dogodki. So neposredna posledica odpovedi tesnjenja in predstavljajo enega najpomembnejših virov nenačrtovanega vzdrževanja in izgube proizvodnje v težki industriji. Sestavni del v središču tega izziva je tesnilo. In med tesnili se je ena zasnova izkazala za izjemno učinkovito pri preprečevanju teh dragih okvar: obročno tesnilo.
Tesnilo obročnega spoja je kovinski tesnilni element, ki se uporablja pri visokotlačnih in visokotemperaturnih aplikacijah, kjer se o zanesljivosti ni mogoče pogajati. Za razliko od mehkih tesnil, ki se za ustvarjanje tesnila zanašajo na stisljivost, obročasto tesnilo ustvari tesnilo z natančnim stikom kovine s kovino med tesnilom in utorom na ploskvah prirobnic. Ta zasnova zagotavlja tesnilo, ki je odporno proti izbruhom, zelo odporno na termične cikle in sposobno vzdržati pritiske, ki bi uničili druge vrste tesnil. Rezultat je dramatično zmanjšanje nenačrtovanega vzdrževanja in izgube proizvodnje. Ta članek bo razložil, kako obročno tesnilo to doseže, pri čemer bo preučil njegovo zasnovo, materiale, namestitev in delovanje v najzahtevnejših industrijskih okoljih. V Ningbo Kaxite Sealing Materials Co., Ltd., naša tovarna proizvajaTesnila za obročeže več kot dve desetletji in iz prve roke smo videli, kako lahko pravo tesnilo spremeni zanesljivost naprave.
Obročasto tesnilo za spoje je trden kovinski tesnilni obroč, ki je strojno obdelan do natančnih dimenzij in zasnovan tako, da se prilega ustreznemu utoru, strojno obdelanemu na ploskvah prirobnic. Tesnilo je običajno ovalnega ali osmerokotnega prereza in je na voljo v različnih standardnih velikostih, ki jih določata API 6A in ASME B16.20. Ko so vijaki prirobnice zategnjeni, se tesnilo stisne med obe ploskvi utora. Kovina se rahlo deformira, kar ustvari tesen tesnilni stik. To se bistveno razlikuje od mehkega tesnila, ki se opira na stisljivost materiala, da zapolni nepopolnosti na površini prirobnice. Ring Joint Gasket temelji na natančni geometriji utora in tesnila, da ustvari tesnilo, ki je robustno in zanesljivo.
Ključna prednost obročastega tesnila je njegova odpornost proti izpihovanju. V mehkem tesnilu je tesnilni element omejen med ploskvi prirobnice, vendar ni mehansko zaklenjen na mestu. Če notranji tlak preseže tlačno silo vijakov, lahko tesnilo potisne ven iz spoja – pojav, znan kot izbruh. To je katastrofalna okvara, ki sprosti procesno tekočino in lahko povzroči poškodbe ali smrt. Tesnilo obročnega spoja ne more izpuhteti, ker je mehansko ujeto v utor. Utor deluje kot zadrževalna posoda, tesnilo pa je stisnjeno v njem. Tudi če se obremenitev vijaka izgubi, tesnilo ostane na mestu in ohranja tesnost. To je kritična varnostna funkcija pri visokotlačnih aplikacijah.
Spodnja tabela primerja oblikovne značilnosti in karakteristike delovanja obročastih tesnil in mehkih tesnil.
| Funkcija | Tesnilo obročnega spoja | Mehko tesnilo (list) |
| Tesnilni mehanizem | Stik med kovinsko linijo | Stiskanje mehkega materiala |
| Odpornost proti izpihovanju | Odlično (mehansko ukleščeno) | Slabo (lahko se iztisne) |
| Ocena tlaka | Do 10.000 psi (690 barov) | Do 1.000 psi (69 barov) |
| Temperaturna ocena | Do 1.000°C (odvisno od materiala) | Do 500°C (odvisno od materiala) |
| Ponovno uporabnost | Ni priporočljivo | Ni priporočljivo |
| Tipične aplikacije | Vrtine, cevovodi, rafinerije, elektrarne | Splošni industrijski cevovodi, nizkotlačni sistemi |

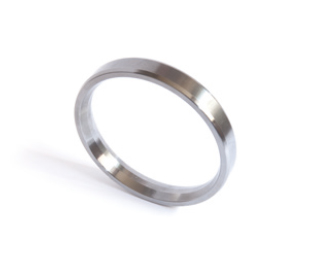

Zasnova obročnega tesnila je standardizirana, da se zagotovi medsebojna zamenljivost. Najpogostejši slogi so tip R (ovalni ali osmerokotni), tip RX (za višje tlake) in tip BX (za izjemno visoke tlake). Vsak slog ima specifično geometrijo utora in stopnjo tlaka. priNingbo Kaxite Sealing Materials Co., Ltd., izdelujemo vse tri sloge v različnih materialih, ki ustrezajo zahtevam različnih aplikacij.
Tesnilo med kovino in kovino tesnila obročnega spoja je ključno za njegovo sposobnost preprečevanja izpihovanja in puščanja. Ko so vijaki prirobnice zategnjeni, se tesnilo stisne ob ploskve utorov. Začetni stik je linijski stik – ukrivljena površina tesnila se sreča z ravno površino utora. Ko se obremenitev vijaka poveča, se kovina na kontaktni liniji plastično deformira in ustvari širšo kontaktno površino. Ta deformacija je omejena na zelo majhno območje in ustvari tesnilo, ki je hkrati tesno in prožno. Tesnjenje je tesno, ker stik med kovino in kovino odpravlja mikroskopske vrzeli, ki bi omogočile uhajanje tekočine. Je prožen, ker elastična deformacija tesnila in prirobnice omogoča spoju, da sprejme majhne premike brez izgube stika.
Geometrija utora je kritična za učinkovitost tesnila. Utor je obdelan do natančnega kota (običajno 23° za tesnila tipa R) in globine. Ko je tesnilo stisnjeno, zagozditveno delovanje utora prisili material tesnila v tesen stik s ploskvami utora. To ustvari tesnilo, ki postane tesnejše, ko se tlak poveča. To je znano kot tesnilo pod pritiskom. Višji kot je notranji tlak, bolj je tesnilo pritisnjeno na površine utorov in tesnejše postane tesnilo. To je nasprotje mehkega tesnila, ki ga lahko visok pritisk iztisne iz spoja. Spodnja tabela prikazuje razmerje med notranjim tlakom in tesnilno silo za obročno tesnilo.
| Notranji tlak (bar) | Tesnilna sila (N/mm) | Kontaktna napetost (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Tlačno napajano tesnilo je tisto, zaradi česar je obročasto tesnilo tako učinkovito pri preprečevanju izbruha. Tudi če se obremenitev vijaka zmanjša zaradi toplotnega raztezanja ali sprostitve, notranji tlak še naprej napaja tesnilo. To je kritična varnostna funkcija pri visokotlačnih aplikacijah. V naši tovarni testiramo vsako serijo obročnih tesnil, da preverimo njihovo tesnjenje pod pritiskom. Uporabljamo hidravlično preskusno napravo, ki izvaja notranji tlak na preskusno prirobnico in meri stopnjo puščanja. Naša tesnila dosledno dosegajo stopnje puščanja, ki so precej pod dovoljenimi mejami API 6A in ASME B16.20.
Material, iz katerega je izdelano obročno tesnilo, določa njegovo sposobnost, da prenese korozivne in toplotne pogoje uporabe. Tesnilo, narejeno iz napačnega materiala, bo prezgodaj odpovedalo, kar bo povzročilo nenačrtovano vzdrževanje in izgubo proizvodnje. Najpogostejši materiali za obročasta tesnila so mehko železo, nizkoogljično jeklo, nerjavno jeklo (304, 316, 321) in eksotične zlitine, kot so Inconel, Monel in Hastelloy. Vsak material ima določeno temperaturno območje in odpornost proti koroziji. Izbira materiala mora temeljiti na procesni tekočini, delovni temperaturi in zahtevani življenjski dobi.
Mehko železo je najbolj ekonomičen material in je primerno za nizkotemperaturne, nekorozivne aplikacije. Nizkoogljično jeklo se uporablja za nekoliko zahtevnejše aplikacije. Nerjavno jeklo 304 in 316 sta delovna konja v industriji, saj nudita dobro odpornost proti koroziji in trdnost pri visokih temperaturah. Nerjaveče jeklo 321 je stabilizirano s titanom, da prepreči medkristalno korozijo pri visokih temperaturah. Inconel in Monel se uporabljata v najbolj agresivnih okoljih, kot so tista, ki vsebujejo kloride ali visokotemperaturno paro. Spodnja tabela prikazuje vodnik glede mejnih vrednosti temperature in korozije običajnih materialov za tesnilo obročnega spoja.
| Material | maks. Temperatura (°C) | Odpornost proti koroziji | Tipične aplikacije |
| Mehko železo | 400 | Ubogi | Nizkotlačne, nekorozivne storitve |
| Nizkoogljično jeklo | 500 | pošteno | Splošni industrijski cevovodi |
| Nerjaveče jeklo 304 | 700 | Dobro | Večina rafinerijskih in petrokemičnih storitev |
| Nerjaveče jeklo 316 | 800 | Zelo dobro | Korozivna okolja, visokotemperaturna para |
| Nerjaveče jeklo 321 | 900 | Zelo dobro | Visokotemperaturne aplikacije |
| Inconel 625 | 1.000 | Odlično | Ekstremna temperatura, zelo jedko |
| Monel 400 | 800 | Odlično | Okolja, ki vsebujejo klorid |
Izbira pravega materiala je kritična inženirska odločitev. Tesnilo, ki ni odporno na procesno tekočino, bo korodiralo, izgubilo bo sposobnost tesnjenja in potencialno onesnažilo proces. Tesnilo, ki ni ocenjeno za delovno temperaturo, se bo zmehčalo ali polzelo, izgubilo svojo prednapetost in omogočilo puščanje. V podjetju Kaxite tesno sodelujemo z našimi strankami pri izbiri optimalnega materiala za vsako aplikacijo. Vzdržujemo obsežno zbirko podatkov o združljivosti materialov in lahko zagotovimo posebna priporočila glede na pogoje postopka. Ta storitev je eden od načinov, kako našim strankam pomagamo zmanjšati nenačrtovano vzdrževanje in izgubo proizvodnje.
Najbolj vzdržljivo obročno tesnilo na svetu bo odpovedalo, če ni pravilno nameščeno. Namestitev je ključni dejavnik pri zanesljivosti tesnila. Najpogostejše napake pri namestitvi so: ponovna uporaba tesnila, ki je že bilo stisnjeno, poškodovanje tesnila med rokovanjem, nečiščenje utora in uporaba neenakomernega navora vijakov. Vsaka od teh napak lahko povzroči prezgodnjo okvaro. Pravilna namestitev je sistematičen proces, ki ga je treba natančno upoštevati.
Prvi korak je pregled tesnila in utora. Tesnilo ne sme imeti napak, kot so praske, udrtine ali korozija. Utor mora biti čist, suh in brez smeti ali starega tesnila. Kakršna koli poškodba utora se bo prenesla na tesnilo in preprečilo pravilno tesnjenje. Drugi korak je namestitev tesnila v utor. S tesnilom ravnajte previdno, da se izognete poškodbam. Postavite ga v utor in preverite, ali je pravilno nameščen. Tretji korak je poravnava prirobnic. Prirobnice morajo biti vzporedne in poravnane znotraj navedenih toleranc. Neusklajenost bo povzročila neenakomerno obremenitev tesnila in lahko povzroči puščanje.
Četrti korak je zategovanje vijakov. To je treba storiti v obliki zvezde ali križa, v več prehodih, da se zagotovi enakomerna obremenitev. Končni navor vijaka mora biti v skladu s specifikacijami proizvajalca prirobnice. Nujna je uporaba kalibriranega momentnega ključa. Spodnja tabela vsebuje povzetek korakov namestitve in ključne točke, ki jih je treba preveriti.
| korak | Akcija | Preverjanje ključa |
| 1 | Preglejte tesnilo in utor | Brez napak, čisto in suho |
| 2 | Namestite tesnilo v utor | Pravilno sedi |
| 3 | Poravnajte prirobnice | Vzporedno in sredinsko |
| 4 | Zategnite vijake v obliki zvezde | Več prehodov, enak navor |
| 5 | Končno preverjanje navora | Po specifikaciji |
V naši tovarni nudimo podrobna navodila za namestitev z vsakim obročastim tesnilom, ki ga pošljemo. Za naše stranke nudimo tudi usposabljanje za montažo na kraju samem. Naša tehnična ekipa je na voljo za pomoč pri kakršnih koli vprašanjih glede namestitve. Z upoštevanjem teh postopkov lahko naše stranke zagotovijo, da njihova obročasta tesnila zagotavljajo dolgoročno zanesljivost, ki je bistvena za zmanjšanje nenačrtovanega vzdrževanja in izgube proizvodnje.
Skupni stroški lastništva (TCO) obročnega tesnila vključujejo začetno nakupno ceno, stroške namestitve, stroške vzdrževanja in stroške okvare. Medtem ko je začetna nabavna cena obročnega tesnila višja od mehkega tesnila, je TCO pogosto nižja, ker tesnilo obročnega spoja traja dlje in manj pogosto odpove. Ena sama okvara mehkega tesnila lahko stane več sto tisoč dolarjev izgube proizvodnje, medtem ko lahko obročasto tesnilo prepreči to napako. Spodnja tabela prikazuje primerjavo TCO tesnila obročnega spoja in mehkega tesnila v 10-letnem obdobju.
| Stroškovna komponenta | Tesnilo obročnega spoja | Mehko tesnilo |
| Začetna nakupna cena (na enoto) | 50 $ | 10 $ |
| Število zamenjav (10 let) | 2 | 6 |
| Skupni stroški nakupa | 100 $ | 60 $ |
| Montažna dela (10 let) | 200 $ | 600 $ |
| Cena neuspeha (10 let) | 0 $ | 50.000 dolarjev |
| Skupni stroški lastništva | 300 $ | 50.660 dolarjev |
Iz tabele je razvidno, da je TCO obročastega tesnila bistveno nižji kot pri mehkem tesnilu kljub višji začetni nabavni ceni. Prihranek izvira iz zmanjšanega števila zamenjav, nižjega dela pri namestitvi in odprave stroškov okvar. To je ekonomski argument za uporabo obročnih tesnil v aplikacijah z visokim tlakom in visoko temperaturo. Cena ene okvare močno odtehta stroške samega tesnila. V Ningbo Kaxite Sealing Materials Co., Ltd. našim strankam pomagamo izračunati TCO njihovih tesnilnih rešitev. Verjamemo, da je obročasto tesnilo najbolj stroškovno učinkovita rešitev za zahtevne aplikacije.
Vprašanje 1: Ali je mogoče obročno tesnilo ponovno uporabiti, potem ko je bilo stisnjeno?
Odgovor: Ne, obročnega tesnila ne smete ponovno uporabiti. Ko je bilo tesnilo stisnjeno, se je plastično deformiralo in utrdilo. Ponovna uporaba ne bo zagotovila zanesljivega tesnila. Tesnilo je treba zamenjati vsakič, ko odprete prirobnico. To je kritična varnostna praksa. Pri Ningbo Kaxite Sealing Materials Co., Ltd. priporočamo, da naše stranke vodijo ustrezen inventar rezervnih tesnil, da zagotovijo, da jih ne bo zamikalo, da bi tesnilo ponovno uporabili v sili.
Vprašanje 2: Kako izberem pravi material za obročno tesnilo?
Odgovor: Izbira materiala je odvisna od procesne tekočine, delovne temperature in zahtevane odpornosti proti koroziji. Za uporabo pri nizkih temperaturah, ki ne povzroča korozije, zadostuje mehko železo ali nizkoogljično jeklo. Za večino rafinerijskih in petrokemičnih aplikacij se priporoča nerjavno jeklo 304 ali 316. Za visokotemperaturne ali zelo korozivne aplikacije so morda potrebne eksotične zlitine, kot sta Inconel ali Monel. Naša tehnična ekipa lahko zagotovi posebna priporočila glede na vaše procesne pogoje.
3. vprašanje: Kakšna je razlika med obročastim tesnilom tipa R, RX in BX?
Odgovor: Tip R je standardno ovalno ali osmerokotno tesnilo, ki se uporablja v večini aplikacij. Tip RX ima spremenjeno geometrijo, ki zagotavlja učinkovitejše tesnjenje pri višjih tlakih. Tip BX je zasnovan za izredno visoke tlake in ima tlačno napajano zasnovo. Vsaka vrsta ima specifično geometrijo utora in stopnjo tlaka. Naša tovarna izdeluje vse tri vrste in lahko vam pomagamo izbrati pravega za vašo uporabo.
Vprašanje 4: Kako lahko ugotovim, ali je tesnilo obročnega spoja poškodovano?
Odgovor: Poškodovano obročno tesnilo ima lahko vidne praske, udrtine ali korozijo. Lahko je tudi okroglo deformiran ali ima sploščen prerez. Če je kateri od teh znakov prisoten, tesnila ne smete uporabljati. Tudi majhna napaka lahko prepreči pravilno tesnjenje tesnila. Pred namestitvijo vedno natančno preglejte tesnilo.
Vprašanje 5: Kolikšen je najvišji nazivni tlak obročastega tesnila?
Odgovor: Najvišji nazivni tlak obročnega tesnila je odvisen od vrste in materiala. Tesnila tipa R so običajno ocenjena na 5000 psi (345 barov). Tesnila tipa RX so ocenjena na 10.000 psi (690 barov). Tesnila tipa BX so ocenjena na 15.000 psi (1.034 barov) ali več. Dejanski nazivni tlak je odvisen tudi od nazivne vrednosti prirobnice in obremenitve vijaka. Naša tovarna lahko zagotovi posebne stopnje tlaka za vsako vrsto tesnila in material.
Tesnilo obročnega spoja je kritična komponenta v prizadevanjih za zmanjšanje nenačrtovanega vzdrževanja in izgube proizvodnje v visokotlačnih industrijskih sistemih. Njegovo tesnjenje kovina na kovino, zasnova, ki deluje pod pritiskom, in odpornost proti izbruhu so najbolj zanesljiva rešitev za tesnjenje za zahtevne aplikacije. Z izbiro pravilnega materiala, pravilno namestitvijo tesnila in upoštevanjem programa preventivnega vzdrževanja lahko upravljavci obrata praktično odpravijo okvare, povezane s tesnilom. Rezultat je daljši čas delovanja, nižji stroški vzdrževanja in varnejše delovno okolje.
V Ningbo Kaxite Sealing Materials Co., Ltd. naša tovarna že več kot dve desetletji izdeluje obročasta tesnila. Ponujamo celotno paleto standardnih in prilagojenih tesnil iz različnih materialov. Naša tehnična ekipa je na voljo za pomoč pri izbiri materiala, usposabljanju za namestitev in analizi napak. Zavezani smo k temu, da našim strankam pomagamo doseči najvišjo raven zanesljivosti in varnosti pri njihovem delovanju.
Obrnite se še danes na Ningbo Kaxite Sealing Materials Co., Ltdče želite izvedeti več o naših obročnih tesnilih in kako lahko zmanjšajo vaše nenačrtovano vzdrževanje in izgubo proizvodnje.
