Zakaj obročasto tesnilo iz mehkega železa ostaja priljubljeno za splošno industrijsko uporabo?

V obsežni in raznoliki pokrajini industrijskega tesnjenja je le malo izdelkov dokazalo vzdržljivost spojnega tesnila obroča iz mehkega železa. Medtem ko so se v preteklih desetletjih pojavile eksotične zlitine, napredni polimeri in kompozitni materiali, obročasto spojno tesnilo iz mehkega železa ostaja najboljša rešitev za inženirje in strokovnjake za vzdrževanje v neštetih panogah. Njegova stalna priljubljenost ni stvar vztrajnosti ali pomanjkanja inovativnosti; je dokaz edinstvene kombinacije lastnosti, zaradi katerih je izjemno primeren za široko paleto splošnih industrijskih aplikacij.

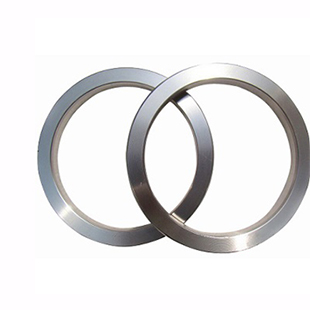

Trajna privlačnost tesnilnega obroča iz mehkega železa je v njegovi preprostosti in učinkovitosti. TheTesnilo obročnega spojaje kovinski tesnilni element, običajno osemkotnega ali ovalnega prereza, zasnovan za uporabo v prirobničnih povezavah z ustreznimi utori. Ko je stisnjeno, se tesnilo obroča iz mehkega železa plastično deformira in ustvari tesno tesnilo med kovino. Ta zasnova je bila dokazana v več kot stoletju uporabe pri storitvah s paro, vodo, plinom in oljem. Njegova priljubljenost temelji na zanesljivosti, vsestranskosti in stroškovni učinkovitosti. Ta članek nudi celovito tehnično analizo tesnila za obroče iz mehkega železa, preučuje lastnosti materiala, tesnilne mehanizme, obseg uporabe in razloge, zakaj ostaja prednostna izbira za inženirje v splošnih industrijskih okoljih. Razpravljali bomo tudi o specifičnih tehničnih parametrih, ki določajo njegovo delovanje, in merilih za izbor, ki zagotavljajo njegovo učinkovito uporabo.

Kazalo

• 1. Načelo oblikovanja in tesnjenja RTJ
• 2. Materialne lastnosti mehkega železa za obročasta tesnila
• 3. Ključne karakteristike delovanja pri splošni industrijski uporabi
• 4. Obseg uporabe in vsestranskost v panogah
• 5. Tehnične specifikacije in parametri kakovosti
• 6. Pogosto zastavljena vprašanja (FAQ)
• 7. Zaključek

1. Načelo oblikovanja in tesnjenja RTJ

Da bi razumeli, zakaj je obročasto tesnilo iz mehkega železa še vedno priljubljeno, moramo najprej razumeti njegovo temeljno zasnovo in načelo tesnjenja. Ring Joint Gasket je natančno strojno obdelan kovinski tesnilni element, ki ima običajno osemkoten ali ovalni prečni prerez. Uporablja se v povezavi s prirobnicami, ki imajo ustrezen utor, znano kot prirobnica z obročastim spojem (RTJ prirobnica). Zasnova je standardizirana v skladu z ASME B16.20 in API 6A, ki opredeljujeta dimenzije, materiale in zahteve glede testiranja tesnil za obročaste spoje.

Tesnilni mehanizem obročnega spojnega tesnila temelji na principu plastične deformacije. Ko so vijaki prirobnice zategnjeni, se tesnilo stisne v utor prirobnice. Material iz mehkega železa, ki je razmeroma mehak in duktilen, se plastično deformira in teče, da zapolni majhne nepravilnosti na površinah utorov. Ta deformacija ustvari zelo učinkovito tesnjenje kovine na kovino, pri čemer se material tesnila prilagaja profilu utora. Nastalo tesnilo je sposobno prenesti visoke pritiske in temperature. Ključna je mehkoba železnega materiala, ki omogoča deformacijo brez pokanja, in trdota materiala prirobnice, ki zagotavlja togo nasprotno površino, na katero je tesnilo pritisnjeno.

Zasnova obročastega tesnila za sklepe ponuja več inherentnih prednosti. Prvič, tesnilo kovina-kovina zagotavlja zelo nizko stopnjo puščanja, zaradi česar je primerno za aplikacije, kjer je puščanje nesprejemljivo. Drugič, zasnova je zelo odporna proti izpihovanju, saj je tesnilo mehansko zaklenjeno v utoru. Tretjič, zasnova je relativno enostavna za namestitev in vzdrževanje, s standardnimi vrednostmi navora za privijanje vijakov. Geometrija tesnila, osmerokotna ali ovalna, vpliva na porazdelitev tesnilnega pritiska. Osmerokotna oblika zagotavlja bolj pozitivno tesnilno linijo, medtem ko se ovalna oblika pogosto uporablja pri starejših ali nižjetlačnih aplikacijah. priNingbo Kaxite Sealing Materials Co., Ltd.,izdelujemo obročasta tesnila v osmerokotni in ovalni izvedbi, pri čemer uporabljamo visokokakovostne materiale iz mehkega železa, da zagotovimo zanesljivo tesnjenje v različnih industrijskih aplikacijah.

Naslednja tabela povzema ključne konstrukcijske značilnosti in načela tesnjenja tesnila RTJ iz mehkega železa.

Zaradi preprostosti zasnove obročnega tesnila v kombinaciji z njegovo robustno sposobnostjo tesnjenja je že desetletja zanesljiva izbira. Njegova stalna uporaba je dokaz učinkovitosti te inženirske rešitve, ki je bila izpopolnjena skozi leta praktične uporabe. Material iz mehkega železa s svojimi specifičnimi lastnostmi materiala je ključnega pomena za ta uspeh.

2. Materialne lastnosti mehkega železa za obročasta tesnila

Lastnosti materiala mehkega železa so ključ do njegove učinkovitosti kot materiala za obročasto tesnilo. Izraz "mehko železo" se v tem kontekstu nanaša na nizkoogljično jeklo, običajno z vsebnostjo ogljika od 0,05 % do 0,15 %. Ta nizka vsebnost ogljika daje materialu značilno mehkobo in duktilnost. Posebne lastnosti, zaradi katerih je primeren za obročasta tesnila, so njegova nizka trdota, visoka duktilnost, zmerna natezna trdnost in dobra odpornost proti koroziji.

Za mehko železo je značilna nizka trdota, običajno v razponu od 90 do 120 po Brinellovi lestvici trdote (HB). Ta mehkoba omogoča, da se tesnilo plastično deformira pod uporabljeno obremenitvijo vijaka, kar mu omogoča, da se prilagodi površini utora prirobnice in ustvari neprepustno tesnilo. Duktilnost materiala zagotavlja, da se bo deformiral brez razpok ali zlomov. Natezna trdnost mehkega železa je zmerna in običajno znaša od 350 do 450 MPa. To zagotavlja zadostno trdnost za odpornost na sile iztiskanja, ki se lahko pojavijo med visokotlačnim delovanjem. Njegova odpornost proti koroziji je na splošno primerna za večino industrijskih tekočin, čeprav ni primerna za zelo korozivna okolja.

V kontekstu obročastih tesnil so specifične lastnosti materiala opredeljene s standardi, kot je ASME B16.20. Standard določa sprejemljivo sestavo in trdoto za tesnila iz mehkega železa, kar zagotavlja, da je material dosleden in zanesljiv. Material ne sme imeti napak, kot so laminacije, razpoke ali vključki, ki bi lahko ogrozili tesnjenje. Pri Kaxitu skrbno pridobivamo in pregledujemo naše materiale iz mehkega železa, da zagotovimo, da izpolnjujejo stroge zahteve teh standardov. Naši postopki nadzora kakovosti vključujejo testiranje trdote, natezno testiranje in vizualni pregled, da preverimo, ali je material primeren za predvideno uporabo.

Naslednja tabela povzema ključne lastnosti materiala mehkega železa, ki se uporablja v obročnih tesnilih.

Izbira mehkega železa kot materiala za tesnilo je premišljena inženirska izbira. Zaradi svoje kombinacije lastnosti – mehkobe, duktilnosti in zmerne trdnosti – je učinkovit tesnilni material za široko paleto splošnih industrijskih aplikacij. Sposobnost materiala, da se prilagodi površini utora, je osrednjega pomena za njegovo učinkovitost, njegova odpornost na iztiskanje pa zagotavlja, da tesnilo ostane nepoškodovano pod pritiskom. To ravnovesje lastnosti se je izkazalo za učinkovito v mnogih desetletjih uporabe, zaradi česar je zanesljiva in zaupanja vredna izbira.

3. Ključne karakteristike delovanja pri splošni industrijski uporabi

Učinkovitost obročastih spojnih tesnil iz mehkega železa v splošni industrijski uporabi je označena z več ključnimi lastnostmi. Ti vključujejo zanesljivost tesnjenja, odpornost na pritisk in temperaturo, enostavno namestitev in združljivost s široko paleto tekočin. Te značilnosti delovanja so glavni razlogi, zakaj tesnilo ostaja priljubljeno med inženirji in vzdrževalci.

Zanesljivost tesnjenja je nedvomno najpomembnejša lastnost delovanja. Sposobnost tesnila iz mehkega železa, da se plastično deformira in prilagodi utoru prirobnice, ustvarja zelo učinkovito tesnjenje. To tesnilo je odporno proti izpuhu, tudi v pogojih visokega tlaka, in je sposobno ohranjati nizko stopnjo puščanja v daljših obdobjih. Tesnilo kovina-kovina je tudi robustno in odporno na obremenitev, zaradi česar je primerno za aplikacije s toplotnimi cikli. Sam material iz mehkega železa je odporen na kemične napade številnih običajnih industrijskih tekočin.

Druga ključna lastnost delovanja je odpornost na pritisk in temperaturo. Obročasta tesnila iz mehkega železa se lahko uporabljajo pri tlakih do 2500 psi in temperaturah do 550 °C (1000 °F), odvisno od uporabe. Zaradi širokega območja delovanja so primerni za širok spekter industrijskih storitev. Trdnost materiala in odpornost proti lezenju sta ključni pri ohranjanju tesnila pri povišanih temperaturah in tlakih. Sposobnost tesnila, da ohrani svojo celovitost v teh pogojih, je bistvena za dolgoročno zanesljivost.

Enostavnost namestitve je še en dejavnik, ki prispeva k njegovi priljubljenosti. Tesnilo obročnega spoja je razmeroma enostavno namestiti, s standardnimi vrednostmi navora za privijanje vijakov. Tesnilo se vstavi v utor prirobnice, vijaki pa se zategnejo na predpisani moment. Postopek namestitve je preprost in ne zahteva posebnih orodij ali veščin. Ta enostavna namestitev zmanjša čas dela in možnost napak pri namestitvi.

Združljivost s široko paleto tekočin je še ena ključna prednost. Mehko železo je združljivo s širokim spektrom industrijskih tekočin, vključno s paro, vodo, oljem, zemeljskim plinom in številnimi kemikalijami. Zaradi svoje vsestranskosti je praktična izbira za številne aplikacije, saj se lahko uporablja v različnih storitvah, ne da bi potrebovali različne materiale tesnil. To je še posebej koristno za obrate z več storitvami in omejeno zalogo različnih vrst tesnil.

Naslednja tabela povzema ključne značilnosti delovanja obročastih spojnih tesnil iz mehkega železa.

Zaradi teh lastnosti delovanja, skupaj s stroškovno učinkovitostjo, je obročasto spojno tesnilo iz mehkega železa priljubljena izbira za splošno industrijsko uporabo. Njegova zanesljivost in vsestranskost zagotavljata, da bo ostal zaupanja vredna rešitev za aplikacije tesnjenja v bližnji prihodnosti.

4. Obseg uporabe in vsestranskost v panogah

Tesnilo obročastega spoja iz mehkega železa se uporablja v številnih splošnih industrijskih aplikacijah v številnih različnih panogah. Njegova vsestranskost je ključni dejavnik njegove trajne priljubljenosti. Tesnilo običajno najdemo v naftni in plinski industriji, kjer se uporablja v ventilih, prirobnicah in cevnih sistemih. Uporablja se tudi v petrokemični industriji, v rafinerijah in v kemičnih obratih. V industriji za proizvodnjo električne energije se uporablja v parnih sistemih, kotlih in turbinah. Tesnilo se uporablja tudi v industriji vode in čiščenja odpadne vode, pa tudi v rudarstvu in gradbeništvu. Njegova sposobnost zagotavljanja zanesljivega tesnila v najrazličnejših storitvah je velika prednost.

V naftnem in plinskem sektorju se tesnilo obročastega spoja iz mehkega železa pogosto uporablja v opremi za ustja vrtin, božičnih drevesih in pretočnih vodih. Zaradi svoje sposobnosti, da prenese visoke pritiske in temperature, je primeren za te zahtevne aplikacije. V petrokemični industriji se uporablja v prirobničnih povezavah v procesnih obratih, kjer mora tesniti pred številnimi kemikalijami in procesnimi tekočinami. Njegova vsestranskost pomeni, da se lahko uporablja z različnimi materiali prirobnic in oblikami prirobnic.

V industriji za proizvodnjo električne energije se tesnilo obročastega spoja iz mehkega železa uporablja v visokotemperaturnih parnih sistemih, kjer je njegova sposobnost, da prenese toplotno kroženje, kritična. Uporablja se tudi v sistemih za hladilno vodo in drugih pomožnih storitvah. Zaradi svoje zanesljivosti in dolge življenjske dobe je stroškovno učinkovita rešitev za te zahtevne aplikacije. V industriji vode in odpadne vode se tesnilo uporablja v cevovodih in čistilnih napravah, kjer sta dragoceni njegova odpornost proti koroziji in enostavna namestitev.

Naslednja tabela vsebuje primere posebnih uporab obročastih tesnil za spoje iz mehkega železa v različnih industrijah.

V podjetju Ningbo Kaxite Sealing Materials Co., Ltd. izdelujemo obročasta tesnila za sklepe iz mehkega železa za široko paleto industrij. Naša tovarna je opremljena z opremo za natančno strojno obdelavo in pregledovanje, da zagotovimo, da naša tesnila za obročaste spoje izpolnjujejo najvišje standarde kakovosti. Zavedamo se, da ima vsaka panoga svoje posebne zahteve, zato ponujamo vrsto tesnil za obročaste spoje, ki izpolnjujejo te potrebe. Zaradi naše zavezanosti kakovosti in zanesljivosti smo postali zaupanja vreden dobavitelj mnogim vodilnim industrijskim podjetjem. Razširjena uporaba obročastih tesnil za spoje iz mehkega železa v teh različnih panogah je dokaz njihove dokazane učinkovitosti in zanesljivosti.

5. Tehnične specifikacije in parametri kakovosti

Tehnične specifikacije in parametri kakovosti za obročasta tesnila za spoje iz mehkega železa so opredeljeni z več mednarodnimi standardi. Najpomembnejši med njimi je ASME B16.20, ki zajema kovinska tesnila za cevne prirobnice. Ta standard določa dimenzije, materiale in zahteve za preskušanje obročnih tesnil. Upoštevanje tega standarda je bistvenega pomena za zagotovitev, da je tesnilo združljivo s prirobnico in zagotavlja zahtevano učinkovitost tesnjenja. Drugi ustrezni standardi vključujejo API 6A (za opremo na ustih vrtin) in DIN 2696 (evropski standard).

Ključne tehnične specifikacije za obročasto spojno tesnilo iz mehkega železa vključujejo dimenzije tesnila, trdoto, površinsko obdelavo in sestavo materiala. Dimenzije tesnila so določene z velikostjo prirobnice, tlačnim razredom in slogom tesnila (osmerokotno ali ovalno). Mere so natančno nadzorovane, da se zagotovi pravilno prileganje v utor prirobnice. Trdota tesnila iz mehkega železa mora biti v določenem območju, da se zagotovi pravilna deformacija in tesnjenje. Površinska obdelava tesnila je prav tako kritična za tesnjenje, saj mora biti dovolj gladka, da zagotavlja dobro tesnjenje, vendar z nadzorovano hrapavostjo, ki olajša začetno namestitev.

Naslednja tabela povzema ključne tehnične specifikacije in parametre kakovosti za tipično obročasto spojno tesnilo iz mehkega železa.

V podjetju Ningbo Kaxite Sealing Materials Co., Ltd. natančno pregledujemo naša obročasta spojna tesnila iz mehkega železa, da zagotovimo, da ustrezajo tem specifikacijam. Naš postopek nadzora kakovosti vključuje preverjanje materiala, testiranje trdote, pregled dimenzij in vizualni pregled. Ob vsakem naročilu zagotovimo tudi potrdilo o skladnosti, ki dokumentira kakovost tesnil. Ta predanost kakovosti zagotavlja zanesljivo delovanje naših obročnih tesnil v najzahtevnejših industrijskih aplikacijah.

6. Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Kakšna je razlika med osemkotnimi in ovalnimi obročastimi spojnimi tesnili?

Odgovor: Glavna razlika med osmerokotnimi in ovalnimi obročastimi tesnili je oblika prečnega prereza. Osemkotno tesnilo ima ravno zgornjo in spodnjo površino z oglatimi stranicami, ovalno tesnilo pa ima zaobljen presek. Osmerokotna zasnova zagotavlja bolj pozitivno tesnilno linijo in zahteva manjšo obremenitev vijaka za tesnjenje, medtem ko se ovalna zasnova pogosto uporablja pri starejših ali nižjetlačnih aplikacijah. Oba dizajna definira ASME B16.20 in se običajno uporabljata v industrijskih aplikacijah. V podjetju Ningbo Kaxite Sealing Materials Co., Ltd. izdelujemo obe vrsti obročnih tesnil, da izpolnimo posebne zahteve naših strank.

Vprašanje 2: Kakšno je območje temperature in tlaka za tesnila za obroče iz mehkega železa?

Odgovor: tesnila za obroče iz mehkega železa se lahko uporabljajo pri temperaturah do 550 °C (1000 °F) in tlakih do 2500 psi, odvisno od specifične uporabe in izvedbe prirobnice. Mejne vrednosti temperature in tlaka določajo industrijski standardi, kot sta ASME B16.5 in B16.34. Dejanske omejitve so odvisne od uporabljenega materiala in zasnove prirobnice. Za aplikacije, ki zahtevajo višje temperature ali tlake, so lahko bolj primerni drugi materiali, kot so nerjaveče jeklo ali zlitine.

Vprašanje 3: Ali so obročasta tesnila iz mehkega železa primerna za uporabo v korozivnih okoljih?

Odgovor: tesnila za obroče iz mehkega železa niso priporočljiva za zelo korozivna okolja, saj je material dovzeten za korozijo. Za aplikacije, ki vključujejo jedke kemikalije, kisle ali alkalne raztopine ali slano vodo, je prednosten material, ki je bolj odporen proti koroziji, kot je nerjavno jeklo, Inconel ali Monel. V podjetju Ningbo Kaxite Sealing Materials Co., Ltd. ponujamo obročasta tesnila za spoje iz različnih materialov, ki ustrezajo različnim aplikacijam.

Vprašanje 4: Kako določim pravilno velikost tesnila obročnega spoja za svojo prirobnico?

Odgovor: Pravilna velikost obročnega tesnila je določena z velikostjo prirobnice in tlačnim razredom, kot je opredeljeno v ASME B16.5 ali drugih veljavnih standardih. Velikost tesnila je običajno določena z nazivno velikostjo cevi (NPS) in tlačnim razredom (npr. razred 150, 300, 600 itd.). Tesnilo mora ustrezati tudi velikosti in obliki utora prirobnice. Posvetovanje z ustreznim standardom ali specifikacijami proizvajalca prirobnice je priporočen način za določitev pravilne velikosti.

Vprašanje 5: Kakšna je pričakovana življenjska doba tesnila za obroče iz mehkega železa?

Odgovor: Pričakovana življenjska doba obročastega spojnega tesnila iz mehkega železa je odvisna od pogojev uporabe, vključno s temperaturo, tlakom in jedkostjo tekočine. V normalnih pogojih delovanja in s pravilno namestitvijo lahko obročasto tesnilo iz mehkega železa zagotavlja zanesljivo delovanje več let, kar pogosto presega življenjsko dobo same opreme. Življenjska doba tesnila je običajno omejena zaradi učinkov toplotnih ciklov in korozije, vendar s pravilnim vzdrževanjem in rednimi pregledi lahko tesnilo uporabljate dlje časa.

7. Zaključek

Tesnilo obročastega spoja iz mehkega železa je še naprej priljubljena izbira za splošno industrijsko uporabo, saj ponuja edinstveno kombinacijo zanesljivosti tesnjenja, vsestranskosti in stroškovne učinkovitosti. Njegova preprosta, a učinkovita zasnova, ki temelji na plastični deformaciji materiala iz mehkega železa, ustvarja zanesljivo tesnilo med kovino, ki lahko prenese visoke pritiske in temperature. Zaradi združljivosti tesnila s široko paleto industrijskih tekočin in njegove enostavne namestitve je praktična izbira za številne aplikacije. Zaradi dokazane zgodovine zanesljivega delovanja je postal zaupanja vredna rešitev v naftni in plinski, petrokemični industriji, proizvodnji električne energije, obdelavi vode in drugih industrijah.

Tehnične specifikacije in parametri kakovosti, opredeljeni z industrijskimi standardi, zagotavljajo doslednost in zanesljivost obročastih spojnih tesnil iz mehkega železa. Z upoštevanjem teh standardov in vzdrževanjem strogega nadzora kakovosti proizvajalci, kot je Ningbo Kaxite Sealing Materials Co., Ltd., zagotavljajo, da njihova tesnila izpolnjujejo najvišjo raven učinkovitosti in varnosti. Trajna priljubljenost tesnilnega obroča iz mehkega železa je dokaz njegove zanesljivosti in učinkovitosti in bo še naprej dragocena rešitev za tesnjenje v prihodnjih letih.

Še danes se obrnite na Ningbo Kaxite Sealing Materials Co., Ltdda bi razpravljali o vaših zahtevah za obročasto tesnilo in izvedeli, kako lahko naši izdelki zagotovijo zanesljivo tesnjenje za vaše industrijske aplikacije.
