V visokotlačnem plinovodu ali rafinerijskem hidrokrekingu morajo prirobnični spoji vsebovati tekočine pri tlakih, ki presegajo 400 barov, in temperaturah, ki se spreminjajo od okolice do nad 500 °C. Tesnilo, ki opravlja to funkcijo tesnjenja, ni mehka, stisljiva plošča. To je trden kovinski obroč – tesnilo obročnega spoja – ki tesni skozi mehanizem, ki se bistveno razlikuje od običajnega tesnila. Tesnilo obročnega spoja ni odvisno od elastičnosti materiala iz gume ali grafita. Zanaša se na natančno uporabo prednapetosti vijaka, da doseže stik med kovino in kovino med tesnilom in utorom prirobnice. Prednapetost vijaka je sila, ki aktivira tesnjenje tesnila. Brez zadostne prednapetosti tesnilo obročnega spoja ne bo tesnilo. S prekomerno prednapetostjo se lahko prirobnica ali tesnilo poškodujeta. Prednapetost vijaka je kritična spremenljivka, ki določa uspeh ali neuspeh spoja.
Vprašanje, kako prednapetost vijaka aktivira tesnjenje obročnega spojnega tesnila, je vprašanje mehanike in znanosti o materialih. Prednapetost vijaka povzroči nasedno obremenitev tesnila, zaradi česar se prilagodi utoru prirobnice. Tesnilni material mora imeti pravilno trdoto, da se rahlo deformira in zapolni mikroskopske nepravilnosti na površini utorov. Prirobnica mora biti dovolj močna, da prenese prednapetost brez popustitve. In vijake je treba zategniti v nadzorovanem vzorcu, da se zagotovi enakomerna porazdelitev obremenitve okoli obroča. Ta članek bo preučil mehaniko prednapetosti vijakov, zasnovo tesnila obročnega spoja, vlogo trdote tesnila in praktične vidike za doseganje zanesljivega tesnila. Zagotovili bomo tudi podrobne specifikacije za našeTesnila za obročeiz naše tovarne v Ningbo Kaxite Sealing Materials Co., Ltd.

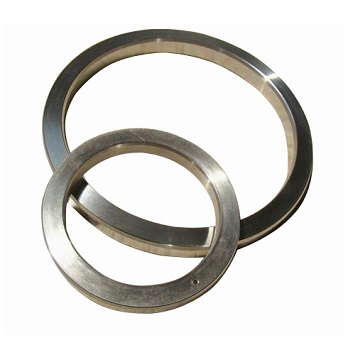

Tesnilo obročnega spoja je kovinski tesnilni element, ki se uporablja v visokotlačnih in visokotemperaturnih prirobničnih spojih. Običajno je izdelan iz trdnega kovinskega obroča z ovalnim ali osmerokotnim prerezom. Tesnilo je zasnovano tako, da se prilega natančno obdelanemu utoru na strani prirobnice. Ko so prirobnice privijačene skupaj, je tesnilo stisnjeno med obema utoroma, kar ustvari tesnilo kovina na kovino. Tesnilni mehanizem obročastega tesnila se razlikuje od mehanizma mehkega tesnila. Mehko tesnilo tesni tako, da se prilagodi površini prirobnice in zapolni mikroskopske nepravilnosti. Tesnilo obročnega spoja tesni tako, da rahlo deformira kovino in ustvari linijski stik z utorom. Kontaktna napetost na liniji stika je izjemno visoka, kar ustvarja tesnjenje tudi pri zelo visokih pritiskih. Spodnja tabela povzema ključne značilnosti obročnega tesnila.
| Funkcija | Opis |
| Material | Mehko železo, ogljikovo jeklo, nerjavno jeklo, monel, inconel |
| Prečni prerez | Ovalne ali osmerokotne |
| Tesnilni mehanizem | Stik med kovinsko linijo |
| Ocena tlaka | Do 10.000 psi (690 barov) in več |
| Temperaturna ocena | -200°C do +850°C (odvisno od materiala) |
| Standardi | API 6A, ASME B16.20 |
V Kaxitu naša tovarna izdeluje obročasta tesnila v različnih materialih in velikostih, ki ustrezajo zahtevam najzahtevnejših aplikacij. Uporabljamo natančno obdelavo, da zagotovimo, da so dimenzije tesnil točne in da je površinska obdelava pravilna. Naša tesnila so certificirana po standardih API 6A in ASME B16.20, kar zagotavlja, da dosegajo najvišjo raven kakovosti in zanesljivosti.
Prednapetost vijaka je napetost, ki se ustvari v vijakih, ko so zategnjeni. To je sila, ki stisne prirobnice skupaj in stisne tesnilo. Brez prednapetosti vijaka se prirobnice ne bi držale skupaj in tesnilo ne bi bilo stisnjeno. Prednapetost vijaka je tista, ki aktivira tesnjenje obročnega tesnila. Ko so vijaki zategnjeni, se sila prednapetosti prenese skozi prirobnice na tesnilo. Tesnilo je stisnjeno proti utoru, kar ustvarja stik z visoko obremenitvijo, ki tesni spoj. Količina prednapetosti določa pritisk na tesnilo, ki posledično določa kakovost tesnila. Če je predobremenitev prenizka, bo pritisk na sedež nezadosten in spoj bo puščal. Če je prednapetost previsoka, lahko prirobnica ali tesnilo popustita, kar prav tako povzroči puščanje. Prednapetost vijaka je treba natančno izračunati in nadzorovati, da se zagotovi zanesljivo tesnjenje. Spodnja tabela prikazuje razmerje med prednapetostjo vijaka in obremenitvijo tesnila.
| Prednapetost vijaka (kN) | Obremenitev tesnila (MPa) | Tesnilna zmogljivost |
| 50 | 100 | Nezadostno; verjetno pušča |
| 100 | 200 | Obrobni; lahko pušča pod pritiskom |
| 150 | 300 | dobro; zanesljivo tesnilo |
| 200 | 400 | odlično; optimalno tesnjenje |
| 250 | 500 | Prekomerno; nevarnost popuščanja prirobnice |
V naši tovarni nudimo našim strankam podrobna priporočila za privijanje naših obročnih tesnil. Določimo potrebno prednapetost vijaka, vzorec zategovanja in zahteve glede mazanja. Naša ekipa inženirjev vam lahko pomaga pri izračunu pravilne prednapetosti za vašo specifično kombinacijo prirobnice in tesnila. Po potrebi nudimo tudi tehnično podporo na kraju samem.
Trdota tesnila obročnega spoja je ključni dejavnik pri njegovem tesnjenju. Tesnilo mora biti dovolj mehko, da se rahlo deformira pod prednapetostjo vijaka, pri čemer se prilagaja utoru prirobnice in ustvarja tesnilo. Vendar pa mora biti tudi dovolj trda, da se upre ekstrudiji in ohrani svojo obliko pod visokim pritiskom. Trdoto tesnila določa material, iz katerega je izdelano. Mehko železo je najmehkejši in najpogosteje uporabljen material. Primeren je za nizkotlačne in nizkotemperaturne aplikacije. Ogljikovo jeklo je trše in se uporablja za višje pritiske. Nerjaveče jeklo je še trše in zagotavlja odpornost proti koroziji. Monel in Inconel se uporabljata za najzahtevnejše aplikacije, kjer se zahteva visoka trdnost in odpornost proti koroziji. Spodnja tabela povzema trdoto in tipične uporabe običajnih materialov za obročasto tesnilo.
| Material | Trdota (HB) | Največji tlak (bar) | Tipična uporaba |
| Mehko železo | 90 - 120 | 100 | Nizkotlačna voda, para |
| Ogljikovo jeklo | 120 - 150 | 250 | Nafta in plin, splošna industrija |
| Nerjaveče jeklo 304 | 150 - 180 | 400 | Kemična, petrokemična |
| Nerjaveče jeklo 316 | 150 - 180 | 400 | Korozivna okolja |
| Monel | 150 - 200 | 500 | Morska voda, visoka temperatura |
| Inconel | 180 - 250 | 690 | Visoka temperatura, visok tlak |
priNingbo Kaxite Sealing Materials Co., Ltd., izdelujemo obročasta tesnila iz vseh teh materialov. Ponujamo tudi vrsto stopenj trdote znotraj vsakega materiala, ki ustreza različnim aplikacijam. Naša ekipa inženirjev vam lahko pomaga izbrati pravi material in trdoto za vaše specifične zahteve.
Utor prirobnice je vdolbina na površini prirobnice, v katero je nameščeno obročno tesnilo. Mere in površinska obdelava utora so ključnega pomena za tesnjenje tesnila. Utor mora biti obdelan z natančnimi tolerancami, da se zagotovi pravilna namestitev tesnila in enakomerna kontaktna napetost. Kot utora, globina utora in širina utora vplivajo na učinkovitost tesnjenja. Površina utora mora biti dovolj gladka, da se tesnilo lahko deformira in zapolni mikroskopske nepravilnosti, vendar ne tako gladko, da se tesnilo ne more oprijeti površine. Spodnja tabela povzema ključne parametre utorov za standardna obročasta tesnila.
| Parameter | Specifikacija | Pomembnost |
| Groove Angle | 23° ± 1° (ovalno); 23° ± 1° (osmerokotno) | Zagotavlja pravilno sedenje in stik |
| Globina utora | Po API 6A / ASME B16.20 | Zagotavlja, da je tesnilo popolnoma zajeto |
| Širina utora | Po API 6A / ASME B16.20 | Zagotavlja prileganje tesnila brez odvečne zračnosti |
| Površinska obdelava (Ra) | 1,6 - 3,2 µm | Omogoča oprijem in tesnjenje tesnila |
| Ravnost | 0,05 mm na 100 mm | Zagotavlja enakomerno kontaktno napetost |
V naši tovarni lahko zagotovimo tehnično podporo pri načrtovanju in obdelavi utorov prirobnic. Ponujamo tudi storitev pregleda utorov, da preverimo, ali utori izpolnjujejo zahteve veljavnega standarda. To je pomembno, ker lahko obrabljen ali poškodovan utor prepreči, da bi celo novo tesnilo pravilno tesnilo.
Izračun prednapetosti vijaka je kritičen korak pri načrtovanju in sestavljanju tesnilnega spoja obročnega spoja. Prednapetost mora biti zadostna, da ustvari zahtevano napetost na tesnilu, vendar ne tako visoka, da bi popustila prirobnica ali vijaki. Pri izračunu se upošteva napetost naleganja tesnila, dimenzije prirobnice, velikost in material vijaka ter delovni tlak in temperatura. Prednapetost se običajno izračuna s kodo ASME za kotle in tlačne posode ali enakovrednim standardom. Ko je prednapetost izračunana, jo je treba kontrolirano nanesti na vijake. To se običajno izvede z uporabo momentnega ključa ali hidravličnega napenjalca. Upoštevati je treba vzorec zategovanja, da se zagotovi enakomerna porazdelitev obremenitve. Spodnja tabela povzema ključne korake pri uporabi prednapetosti vijaka.
| korak | Akcija | Namen |
| 1 | Očistite in preglejte prirobnico in utor | Prepričajte se, da ni ostankov ali poškodb |
| 2 | Namažite vijake in površine matice | Zmanjšajte trenje in zagotovite dosledno prednapetost |
| 3 | Vijake zategnite v obliki zvezde na 30 % ciljnega navora | Namestite tesnilo in poravnajte prirobnice |
| 4 | Vijake zategnite v obliki zvezde na 60 % ciljnega navora | Postopoma stisnite tesnilo |
| 5 | Vijake zategnite v obliki zvezde do 100 % ciljnega navora | Dosežite končno prednapetost |
| 6 | Po 24 urah preverite navor | Kompenzacija za lezenje in sprostitev |
V podjetju Ningbo Kaxite Sealing Materials Co., Ltd. našim strankam nudimo podrobne postopke privijanja naših obročnih tesnil. Ponujamo tudi usposabljanje in podporo na kraju samem, da zagotovimo pravilno uporabo prednapetosti. Naš cilj je pomagati našim strankam vsakič doseči zanesljivo tesnjenje.
Ključne specifikacije za tesnilo obročnega spoja vključujejo velikost tesnila, tlačni razred, material, vrsto preseka in trdoto. Spodnja tabela vsebuje povzetek tipičnih specifikacij za naša obročasta tesnila.
| Specifikacija | Razpon | Opombe |
| Velikost | 1/2" do 36" | Po API 6A / ASME B16.20 |
| Tlačni razred | Razred 150 do 2500 | Tudi pritiski API 6A |
| Material | Mehko železo, ogljikovo jeklo, SS304, SS316, monel, inconel | Izbrano glede na aplikacijo |
| Vrsta prečnega prereza | Ovalna (R), osmerokotna (RX), visokozmogljiva (BX) | Izbrano glede na pritisk in utor |
| Trdota | Po materialnem standardu | Izbrano glede na material prirobnice |
| Površinska obdelava | Ra 1,6 - 3,2 µm | Zagotavlja pravilno sedenje |
| Standardi | API 6A, ASME B16.20, DIN 2693 | Skladnost z mednarodnimi standardi |
V naši tovarni izdelujemo obročasta tesnila, ki izpolnjujejo te specifikacije in še več. Tesnilo lahko prilagodimo posebnim zahtevam projekta, vključno s posebnimi materiali, posebnimi velikostmi in posebnimi preseki. Naša inženirska ekipa vam lahko pomaga pri izbirnem postopku in zagotovi podrobne tehnične podatke za vaš projekt.
Vprašanje 1: Kakšna je priporočena prednapetost vijaka za obročasto tesnilo?
Odgovor: Priporočena prednapetost vijaka je odvisna od velikosti tesnila, razreda tlaka, materiala tesnila in materiala prirobnice. Običajno se izračuna s kodo ASME za bojlerje in tlačne posode ali enakovrednim standardom. Prednapetost mora biti zadostna, da ustvari zahtevano napetost na tesnilu, ne da bi pri tem popustila prirobnica ali vijaki. V podjetju Ningbo Kaxite Sealing Materials Co., Ltd. nudimo podrobna priporočila za pritrditev vijakov za vsako od naših obročnih tesnil.
Vprašanje 2: Ali je mogoče obročno tesnilo ponovno uporabiti?
Odgovor: Na splošno se obročasto tesnilo ne sme ponovno uporabiti. Ko je tesnilo stisnjeno, se plastično deformira, da se prilagodi utoru. Ta deformacija je trajna in tesnilo se ne bo vrnilo v prvotno obliko. Ponovna uporaba obročnega tesnila lahko povzroči puščanje, ker tesnilo drugič ne bo pravilno tesnilo. Industrijski standard je zamenjava tesnila vsakič, ko se spoj odpre. Naša tovarna priporoča uporabo novega tesnila za vsak sklop.
Vprašanje 3: Kakšna je razlika med ovalnim in osmerokotnim obročastim tesnilom?
Odgovor: Ovalno tesnilo (tip R) ima zaobljen presek in se uporablja v standardnih aplikacijah. Osmerokotno tesnilo (tip RX) ima prečni prerez z ravnimi stranicami, ki zagotavlja učinkovitejše tesnjenje pri višjih tlakih. Osmerokotno tesnilo zahteva drugačno zasnovo utorov kot ovalno tesnilo. Izbira med obema je odvisna od tlačnega razreda in utora prirobnice. Naša ekipa inženirjev vam lahko pomaga izbrati pravi tip za vašo aplikacijo.
Vprašanje 4: Kako naj vem, ali tesnilo mojega obročnega spoja pušča?
Odgovor: Znaki puščanja obročnega tesnila sklepa vključujejo vidno uhajanje tekočine ali plina iz spoja, padec tlaka v sistemu in prisotnost piskajočega zvoka. Če sumite na puščanje, je treba spoj sprostiti pod tlakom in ga nemudoma pregledati. Tesnilo je treba zamenjati, utor prirobnice pa je treba pregledati glede poškodb. Puščanja so lahko nevarna, zlasti pri visokotlačnem ali strupenem delovanju, zato jih nikoli ne smete prezreti.
Vprašanje 5: Kakšen je pravilen vzorec zategovanja za prirobnico obročastega tesnila?
Odgovor: Pravilen vzorec zategovanja je zvezdasti vzorec, kjer so vijaki zategnjeni v križnem zaporedju. Vijake je treba zategniti v več stopnjah, običajno 30 %, 60 % in 100 % ciljnega navora. To zagotavlja, da je tesnilo enakomerno stisnjeno in da prirobnice ostanejo vzporedne. Po začetnem zategovanju je treba po 24 urah preveriti navor, da se kompenzira lezenje in popuščanje. V podjetju Ningbo Kaxite Sealing Materials Co., Ltd. zagotavljamo podrobne postopke zategovanja za naša tesnila za obročaste spoje.
Prednapetost vijaka je sila, ki aktivira tesnjenje obročnega tesnila. Brez zadostne prednapetosti se tesnilo ne more deformirati in ustvariti visokonapetostnega stika, ki je potreben za tesnjenje visokotlačnih in visokotemperaturnih spojev. Prednapetost vijaka je treba skrbno izračunati, uporabiti in nadzorovati, da se zagotovi zanesljivo tesnjenje. Material tesnila, utor prirobnice in postopek privijanja igrajo pomembno vlogo pri tesnjenju. V Ningbo Kaxite Sealing Materials Co., Ltd. ima naša tovarna strokovno znanje in izkušnje za izdelavo obročnih tesnil, ki izpolnjujejo najzahtevnejše zahteve. Uporabljamo visokokakovostne materiale, natančno obdelavo in stroga testiranja, da zagotovimo, da vsako tesnilo, ki ga proizvedemo, zagotavlja zanesljivo delovanje. Zagotavljamo tudi celovito tehnično podporo, ki našim strankam pomaga doseči uspešno pečatenje.
Ne glede na to, ali načrtujete nov visokotlačni sistem ali vzdržujete obstoječega, vas vabimo, da stopite v stik z našo tehnično ekipo, da se pogovorimo o vaših zahtevah. Zagotovimo lahko specifikacije izdelka, priporočila za pritrditev vijakov in podporo na kraju samem. Zaradi naše zavezanosti kakovosti in zadovoljstvu strank smo postali zaupanja vreden partner za tesnilne aplikacije po vsem svetu.
Še danes se obrnite na Ningbo Kaxite Sealing Materials Co., Ltdda razpravljamo o vaših zahtevah za tesnilo obročnega spoja in odkrijemo, kako lahko naši izdelki zagotovijo zanesljivo tesnjenje v vaših najzahtevnejših aplikacijah.
