Inženir vzdrževanja kemične tovarne se spopada z dolgotrajno težavo: centrifugalne črpalke na liniji za prenos kisline puščajo na tesnilu. Konvencionalna embalaža deluje nekaj tednov, nato se strdi, poči in začne kapljati. Inženir potrebuje tesnilno rešitev, ki prenese žveplovo kislino pri 80 °C, ki jo je mogoče hitro namestiti v kratkem vzdrževalnem oknu in ki bo trajala do naslednje načrtovane zaustavitve. Odgovor je v mnogih takšnih primerihPTFE embalaža. PTFE ali politetrafluoroetilen je fluoropolimer, znan po svoji kemični inertnosti, majhnem trenju in širokem temperaturnem območju. V obliki embalaže zagotavlja fleksibilen, pleten tesnilni element, ki ga je mogoče razrezati na določeno dolžino in namestiti v uvod črpalke brez potrebe po natančni obdelavi ali izdelavi tesnila po meri.
Ta priročnik je napisan za inženirje nabave in vodje vzdrževanja, ki ocenjujejo PTFE tesnila za aplikacije tesnjenja industrijskih črpalk. Pojasnili vam bomo, kako deluje PTFE tesnilo, različne razrede in konstrukcije, ki so na voljo, omejitve zmogljivosti, ki jih morate poznati, zahteve za namestitev in merila za izbiro dobavitelja. Zagotovili bomo tudi podrobne parametre izdelka iz naše tovarne naNingbo Kaxite Sealing Materials Co., Ltd.Ne glede na to, ali tesnite centrifugalne črpalke, batne črpalke, mešalnike ali ventile, vam bo ta vodnik pomagal ugotoviti, ali je PTFE tesnilo prava izbira za vašo aplikacijo in kako ga pravilno določiti.
PTFE tesnilo je pleten tesnilni material iz politetrafluoroetilenskih vlaken ali preje. Dobavljen je v neprekinjeni dolžini, običajno v kvadratnem ali pravokotnem prerezu, in je razrezan na določeno dolžino ter ovit okoli gredi črpalke v polnilni škatli. Tesnilo je stisnjeno s tesnilom, ki potisne material proti gredi in izvrtini tesnilne škatle. Stiskanje ustvari tesnilo, ki preprečuje uhajanje procesne tekočine vzdolž gredi. Tesnilo iz PTFE se uporablja v številnih industrijskih črpalkah, vključno s centrifugalnimi, batnimi in rotacijskimi črpalkami, pa tudi v ventilih, mešalnikih in mešalnikih. Spodnja tabela povzema sestavne dele tipične tesnilke črpalke s tesnilom iz PTFE.
| Komponenta | funkcija | Material |
| Polnilna škatla | Vsebuje tesnilne obroče | Lito železo, nerjaveče jeklo |
| Pakirni obroči | Oblikujte tesnilo proti gredi | PTFE pletena preja |
| Sledilec žleze | Stisne embalažo | Bron, nerjaveče jeklo |
| Lantern Ring | Porazdeli vodo za izpiranje ali mazivo | PTFE, bron |
| Gred | Rotacijski element, na katerega tesni tesnilo | Nerjavno jeklo, zlitina |
V Kaxitu naša tovarna izdeluje PTFE tesnila v različnih konstrukcijah za tesnjenje industrijskih črpalk. Uporabljamo visokokakovostno PTFE prejo in tehnike vpletanja za izdelavo embalaže, ki je prožna, vzdržljiva in odporna na kemikalije. Naša ekipa inženirjev lahko svetuje glede ustreznega razreda in velikosti embalaže za vašo specifično črpalko in pogoje postopka.

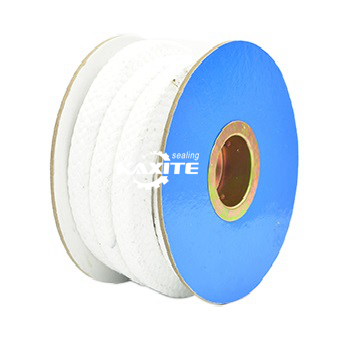

PTFE tesnilo je na voljo v več razredih in konstrukcijah, od katerih je vsaka primerna za različne aplikacije. Najpogostejše vrste so tesnilo iz čistega PTFE, tesnilo iz PTFE z impregnacijo maziva, tesnilo iz PTFE z grafitom in tesnilo iz PTFE z aramidnimi vlakni. Tesnilo iz čistega PTFE nudi največjo kemično odpornost in najmanjše trenje, vendar ima manjšo mehansko trdnost in je nagnjeno k hladnemu toku pod visokim pritiskom. Tesnilo iz PTFE z impregnacijo maziva (kot je silikon ali mineralno olje) izboljša prožnost in zmanjša trenje, zaradi česar je primerno za splošno tesnjenje črpalk. Tesnilo iz PTFE z grafitom izboljša toplotno prevodnost in zmanjša obrabo, zaradi česar je primerno za uporabo pri visokih hitrostih in visokih temperaturah. Tesnilo iz PTFE z aramidnimi vlakni izboljša mehansko trdnost in odpornost proti iztiskanju, zaradi česar je primerno za visokotlačne črpalke. Spodnja tabela primerja te ocene.
| Ocena | Sestava | Kemična odpornost | Mehanska trdnost | Tipična uporaba |
| Čisti PTFE | 100% PTFE preja | Odlično | Zmerno | Kemične črpalke, nizkotlačni servis |
| Mazan PTFE | PTFE + silikon ali mineralno olje | Odlično | Zmerno | Črpalke za splošno uporabo, voda, blage kemikalije |
| Grafit PTFE | PTFE + grafit | Odlično | Dobro | Visokohitrostne visokotemperaturne črpalke |
| Aramid PTFE | PTFE + aramidna vlakna | Dobro | Odlično | Visokotlačne črpalke, gnojevke |
V naši tovarni izdelujemo vse štiri razrede PTFE embalaže. Nudimo tudi konstrukcije po meri, kot je tesnilo s silikonskim jedrom ali tesnilo z zunanjo plastjo impregnirano z grafitom. Naš cilj je našim strankam zagotoviti kakovost, ki najbolje ustreza njihovi procesni tekočini, temperaturi, tlaku in hitrosti gredi.
Medtem ko PTFE embalaža ponuja odlično kemično odpornost in nizko trenje, ima omejitve zmogljivosti, ki jih morajo kupci razumeti. Najpomembnejše omejitve so temperatura, tlak, hitrost gredi in kemična združljivost. Temperaturna meja je odvisna od stopnje. Tesnilo iz čistega PTFE lahko deluje do približno 260 °C, vendar se mehanske lastnosti poslabšajo nad 150 °C. Tesnilo iz grafitnega PTFE lahko deluje do 300°C. Meja tlaka je odvisna od konstrukcije. Tesnilo iz čistega PTFE je omejeno na približno 10 barov, medtem ko lahko tesnilo iz aramidnega PTFE prenese do 50 barov. Omejitev hitrosti gredi je odvisna od embalaže in mazanja. Tesnilo iz čistega PTFE je omejeno na približno 10 m/s, medtem ko lahko tesnilo iz grafitnega PTFE prenese do 20 m/s. Kemična združljivost je na splošno odlična, vendar lahko PTFE napadejo staljene alkalijske kovine, fluor in nekatere halogenirane spojine. Spodnja tabela povzema omejitve zmogljivosti različnih stopenj.
| Ocena | Najvišja temperatura (°C) | Največji tlak (bar) | Največja hitrost gredi (m/s) | Kemijska združljivost |
| Čisti PTFE | 260 | 10 | 10 | Odlično (razen staljenih alkalijskih kovin, fluora) |
| Mazan PTFE | 260 | 15 | 12 | Odlično |
| Grafit PTFE | 300 | 25 | 20 | Odlično |
| Aramid PTFE | 280 | 50 | 15 | Dobro (aramid lahko napadejo močne kisline) |
V Ningbo Kaxite Sealing Materials Co., Ltd. naša tovarna preizkuša naše PTFE tesnilo, da preveri te omejitve zmogljivosti. Zagotavljamo tudi navodila za uporabo, da našim strankam pomagamo izbrati razred, ki je primeren za njihove posebne pogoje. Priporočamo, da se kupci vedno posvetujejo s proizvajalcem tesnila, preden uporabijo tesnilo iz PTFE v aplikacijah, ki se približujejo tem omejitvam.
Delovanje PTFE embalaže ni odvisno le od materiala, ampak tudi od namestitve. Nepravilna namestitev je glavni vzrok za okvaro embalaže. Ključni koraki namestitve so: čiščenje tesnilne škatle, rezanje tesnilnih obročev na pravilno dolžino, namestitev obročev enega za drugim s pravilno usmerjenostjo in zategovanje tesnila na pravilno stiskanje. Tesnilne obroče je treba rezati z ostrim nožem in trnom, da zagotovite kvadratni rez. Obroči morajo biti nameščeni tako, da je diagonalni rez zamaknjen za 90 stopinj glede na prejšnji obroč, kar ustvari labirintno tesnilo. Sledilo tesnila je treba zategovati postopoma in enakomerno, med nastavitvami pa je treba vrteti gred. Spodnja tabela povzema korake namestitve in njihov pomen.
| Korak namestitve | Postopek | Pomembnost |
| Čista polnilna škatla | Odstranite staro tesnilo, očistite izvrtino in gred | Preprečuje kontaminacijo in poti puščanja |
| Rezani prstani | Za kvadratni rez uporabite oster nož in trn | Zagotavlja pravilno prileganje in tesnjenje |
| Namestite Prstane | Enega po enega, offset rezi za 90 stopinj | Ustvari labirintno tesnilo |
| Zategnite žlezo | Med nastavitvami postopoma enakomerno vrtite gred | Preprečuje prekomerno stiskanje in obrabo gredi |
| Run-In | Pustite, da se embalaža usede in po potrebi prilagodite | Zagotavlja dolgoročno delovanje |
V naši tovarni nudimo podrobna navodila za namestitev z vsakim naročilom PTFE pakiranja. Nudimo tudi usposabljanje na kraju samem za vzdrževalne ekipe. Naš cilj je zagotoviti, da naše PTFE tesnilo deluje zanesljivo od prvega zagona in skozi celotno življenjsko dobo.
Ocenjevanje dobavitelja PTFE embalaže zahteva osredotočenost na kakovost materiala, proizvodne zmogljivosti, testiranje, podporo aplikaciji in učinkovitost dostave. Dobavitelj mora uporabljati visokokakovostno PTFE prejo in vzdrževati strog nadzor kakovosti v procesu pletenja. Imeti morajo možnost testiranja, da preverijo delovanje embalaže. Zagotoviti morajo podporo za aplikacije, ki strankam pomagajo izbrati pravi razred in ga pravilno namestiti. Poleg tega morajo imeti zanesljivo zmogljivost dostave, da vzdržujejo načrte vzdrževanja na pravi poti. Spodnja tabela povzema ta ocenjevalna merila.
| Kriterij ocenjevanja | Kaj iskati | Zakaj je pomembno |
| Kakovost materiala | Visokokakovostna PTFE preja, certificirane surovine | Zagotavlja kemično odpornost in vzdržljivost |
| Proizvodna zmogljivost | Stroji za natančno vpletanje, kontrola kakovosti | Zagotavlja enakomerno gostoto in dimenzije |
| Testiranje | Testiranje delovanja, preverjanje materiala | Preverja objavljene specifikacije |
| Podpora za aplikacije | Izbira stopnje, navodila za namestitev | Zagotavlja zanesljivo delovanje |
| Učinkovitost dostave | Razpoložljivost na zalogi, dobavni rok | Ohranja urnike vzdrževanja na pravi poti |
Naša tovarna Ningbo Kaxite Sealing Materials Co., Ltd. že več kot desetletje proizvaja PTFE embalažo. Uporabljamo visokokakovostno PTFE prejo in vzdržujemo strog nadzor kakovosti. Svojo embalažo testiramo, da preverimo učinkovitost. Nudimo podporo za aplikacije in navodila za namestitev. Poleg tega vzdržujemo zalogo standardnih velikosti za hitro dostavo. Vabimo vas, da nas ocenite glede na ta merila in nas obravnavate kot svojega partnerja za PTFE embalažo.
Naslednja tabela prikazuje ključne parametre izdelka za naše PTFE tesnilo. Ta izdelek je zasnovan za tesnjenje industrijskih črpalk in je na voljo v različnih razredih in velikostih. Naša tovarna lahko izdela tudi embalažo po meri, ki ustreza posebnim zahtevam.
| Parameter | Razpon specifikacij | Opombe |
| Material | PTFE, grafit PTFE, aramid PTFE | Izbrano za uporabo |
| Prečni prerez | 3 x 3 mm do 25 x 25 mm | Na voljo velikosti po meri |
| Temperaturno območje | -100°C do +300°C | Odvisno od stopnje |
| Razpon tlaka | Do 50 barov | Odvisno od stopnje |
| Hitrost gredi | Do 20 m/s | Odvisno od stopnje |
| pH območje | 0 - 14 | Razen staljenih alkalijskih kovin |
| Gostota | 1,3 - 1,8 g/cm³ | Odvisno od konstrukcije |
| Dolžina | 5 m - 50 m na kolut | Na voljo so dolžine po meri |
| MOQ | 10 kg | Za velika naročila možen dogovor |
| Čas izvedbe | 1-3 tedne | Odvisno od količine in prilagoditve |
V naši tovarni izdelujemo PTFE embalažo, ki izpolnjuje te specifikacije in še več. Material, prerez in dolžino lahko prilagodimo vašim posebnim zahtevam. Naš sistem nadzora kakovosti vključuje pregled surovin, pregled med postopkom in končni pregled pred odpremo. Naš cilj je našim strankam zagotoviti visokokakovostno PTFE embalažo, ki izpolnjuje njihove zahteve glede zmogljivosti.
Vprašanje 1: Kakšna je razlika med čistim PTFE tesnilom in grafitnim PTFE pakiranjem?
Odgovor: Tesnilo iz čistega PTFE je narejeno iz 100-odstotne PTFE preje in ponuja največjo kemično odpornost in najmanjše trenje. Primeren je za aplikacije z nizkim tlakom in nizko hitrostjo. Grafitno PTFE tesnilo vsebuje grafit, ki izboljša toplotno prevodnost in zmanjša obrabo. Primeren je za uporabo pri visokih hitrostih in visokih temperaturah. Izbira je odvisna od pogojev delovanja vaše črpalke.
Vprašanje 2: Kako pogosto je treba zamenjati PTFE tesnilo?
Odgovor: Interval menjave je odvisen od delovnih pogojev, stopnje pakiranja in kakovosti vgradnje. Na splošno je treba PTFE tesnilo zamenjati, ko začne čezmerno puščati ali ko je sledilo tesnila zategnjeno do svoje meje. Dobro nameščeno, ustrezno vzdrževano tesnilo lahko zdrži 6 do 12 mesecev pri običajnem servisiranju črpalke. Pri uporabi z agresivnimi kemikalijami ali pri hitrih aplikacijah je lahko interval krajši.
Vprašanje 3: Ali se PTFE tesnilo lahko uporablja v živilskih in farmacevtskih črpalkah?
Odgovor: Da, tesnilo iz PTFE se lahko uporablja v živilskih in farmacevtskih črpalkah, če je izdelano iz materialov, skladnih s FDA, in ne vsebuje maziv, ki niso odobrena za stik z živili. Naša tovarna ponuja tesnilo iz PTFE za živila, ki izpolnjuje zahteve FDA in EU 10/2011. Ob naročilu navedite svoje zakonske zahteve.
Vprašanje 4: Kakšen je pravilen postopek zategovanja uvodnice za tesnilo iz PTFE?
Odgovor: Žleb mora biti zategnjen postopoma in enakomerno, z vrtenjem gredi med nastavitvami. Začnite s pritegovanjem s prstom in nato privijte matice uvodnice za eno šestino obrata naenkrat. Zaženite črpalko za nekaj minut in preverite, ali pušča. Rahlo kapljanje (nekaj kapljic na minuto) je normalno za tesnilne žleze in pomaga pri mazanju tesnila. Če je puščanje prekomerno, privijte tesnilo še za eno šestino obrata. Ne zategnite preveč, saj lahko povzroči prekomerno trenje in obrabo gredi.
Vprašanje 5: Ali se lahko PTFE tesnilo uporablja z abrazivnimi goščami?
Odgovor: Standardno tesnilo iz PTFE ni priporočljivo za abrazivne mešanice, ker lahko abrazivni delci poškodujejo PTFE vlakna. Za abrazivne aplikacije se priporoča aramidno PTFE tesnilo ali tesnilo z ojačano konstrukcijo. Ti materiali nudijo boljšo odpornost proti obrabi in iztiskanju. Naša tehnična ekipa lahko svetuje glede najboljšega pakiranja za vašo uporabo gnojevke.
Tesnilo iz PTFE je vsestranska in zanesljiva tesnilna rešitev za industrijske črpalke. Zaradi njegove odlične kemične odpornosti, nizkega trenja in širokega temperaturnega območja je primeren za široko paleto procesnih tekočin. Vendar je njegovo delovanje odvisno od izbire prave stopnje, razumevanja omejitev zmogljivosti in pravilne namestitve. V Ningbo Kaxite Sealing Materials Co., Ltd. ima naša tovarna strokovno znanje in zmogljivosti za izdelavo visokokakovostnega PTFE tesnila za najzahtevnejše aplikacije. Uporabljamo visokokakovostne materiale, natančno pletenje in stroga testiranja, da zagotovimo, da naša embalaža ustreza najvišjim standardom učinkovitosti in zanesljivosti.
Ne glede na to, ali tesnite centrifugalne črpalke, batne črpalke, mešalnike ali ventile, vas vabimo, da nas kontaktirate, da se pogovorimo o vaših zahtevah. Zagotovimo lahko vzorce, tehnične podatke in rešitve po meri. Zaradi naše predanosti kakovosti in zadovoljstvu strank smo postali zaupanja vreden partner za industrijske tesnilne aplikacije po vsem svetu.
Še danes se obrnite na Ningbo Kaxite Sealing Materials Co., Ltdda bi razpravljali o vaših zahtevah za tesnjenje PTFE in odkrili, kako lahko naši izdelki izboljšajo zanesljivost aplikacij za tesnjenje vaših črpalk.
