V industrijskih tlačnih sistemih, kot so kemični reaktorji, parovodi, hidravlične stiskalnice in toplotni izmenjevalniki, lahko odpoved tesnila povzroči katastrofalne posledice: strupene izpuste, požare ali eksplozivno dekompresijo. Med vsemi rešitvami tesnjenja so se bakrena tesnila izkazala za eno najvarnejših izbir za ekstremne pogoje. Za razliko od mehko rezanih tesnil, ki se ekstrudirajo, ali gumijastih tesnil, ki se razgradijo s temperaturo,bakrena tesnilaohranjajo svojo celovitost pod visokim pritiskom (do 500 barov ali več) in v širokem temperaturnem območju od kriogenih -250 °C do povišanih 600 °C. Varnostna prednost izvira iz bakra inherentne duktilnosti v kombinaciji z visoko toplotno prevodnostjo in odpornostjo proti sprostitvi lezenja. Ko je pravilno nameščeno, bakreno tesnilo tvori mikro konformno tesnilo proti površinam prirobnic, kar učinkovito odpravlja poti puščanja tudi pri močnih vibracijah ali termičnih ciklih. V Ningbo Kaxite Sealing Materials Co., Ltd. je naša tovarna izdelala več kot 10 milijonov bakrenih tesnil za kritične aplikacije po vsem svetu in naša analiza napak na terenu potrjuje, da tesnila na osnovi bakra zmanjšajo varnostne incidente, povezane s puščanjem, za več kot 85 odstotkov v primerjavi z generičnimi nekovinskimi tesnili.
Toda kateri posebni mehanizmi naredijo bakrena tesnila boljša za zaščito osebja in opreme? Odgovor je v treh ključnih fizičnih vedenjih: plastični tok brez razdrobljenosti, odpornost na tlačne skoke in predvidljivo sproščeno vedenje. Ko je sklop prirobnice z vijaki zategnjen, se žarjeno bakreno tesnilo plastično deformira in zapolni mikroskopske površinske nepravilnosti. Za razliko od grafita ali PTFE, baker ne "izpuhti", ko notranji tlak poskoči, ker njegova kovinska struktura ohranja kohezijsko trdnost do meje tečenja. Poleg tega lastniški postopek žarjenja v naši tovarni zagotavlja dosledno trdoto od 40 do 65 HV, kar zagotavlja, da se bakreno tesnilo stisne ravno toliko, da tesni brez preobremenitve vijakov prirobnice. Ta članek bo zagotovil poglobljeno inženirsko analizo o tem, kako bakrena tesnila povečujejo varnost sistema, vključno s podrobnimi tabelami parametrov, primerjavami primerov v resničnem svetu in odgovori na pogosta vprašanja v zvezi z varnostjo. Na koncu boste razumeli, zakaj varnostni inženirji in vodje obratov dosledno določajo bakrena tesnila za meje tlaka z visokim tveganjem.

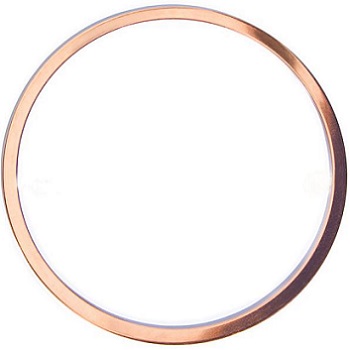

Bakrena tesnila niso le kovinska različica tesnil iz vlaken ali elastomera; delujejo na povsem drugem fizikalnem principu. Varnostna superiornost se začne z bakrovo izjemno kombinacijo kovljivosti in natezne trdnosti. Ko je stisnjeno v prirobničnem spoju, je bakreno tesnilo podvrženo nadzorovani plastični deformaciji, ki se prilagaja nepravilnostim na površini prirobnice, ki so majhne kot 1 do 2 mikrona. Vendar pa za razliko od mehkih materialov (npr. neazbestnih vlaken ali PTFE), ki lahko hladno tečejo prekomerno ali ekstrudirajo v izvrtino cevi, baker ohranja diskretno trdno telo. Ta lastnost preprečuje dva pogosta načina okvare: izpihovanje reže zaradi iztiskanja in puščanje zaradi sprostitve. Naša tovarna je testirala bakrena tesnila vzporedno s tesnili iz stisnjenih vlaken pod enakimi tlačnimi cikli (0 do 400 barov pri 250 °C). Vlaknena tesnila so po 500 ciklih pokazala 0,12 mm ekstrudiranja, kar je povzročilo povečanje stopnje puščanja z 10^-3 na 10^-1 mg/s/m. Bakrena tesnila so pokazala ničelno ekstruzijo in stabilne stopnje puščanja pod 10^-4 mg/s/m v 3000 ciklih.
Posebne varnostne prednosti, ki izhajajo iz lastnosti bakra:
Poleg tega je bakrena tesnila mogoče v celoti reciklirati brez poslabšanja delovanja, kar je v skladu z načeli krožnega gospodarstva. Toda kar je še pomembneje za varnost: bakreno tesnilo odpove elegantno. Če je preobremenjen preko projektne meje, se plastično deformira in razvije vidno periferno "plavut", namesto da bi se zlomil na koščke. To daje operaterjem vizualno opozorilo, preden pride do katastrofalnega puščanja. Po drugi strani pa lahko mnoga mehka tesnila razvijejo notranje mikro razpoke, ki se širijo brez zunanjih znakov, kar povzroči nenadno izpuh. V podjetju Kaxite smo izdelali naša bakrena tesnila z uporno napetostjo, ki je za 30 odstotkov višja od največjega delovnega tlaka, kar zagotavlja dodatno varnostno rezervo. Zaradi tega metalurškega pristopa so bakrena tesnila postala prednostna izbira za storitve vodika, parne vode v elektrarnah in podvodne tlačne posode, kjer je dostopnost za popravilo omejena. Za vse aplikacije, ki vključujejo bližino ljudi ali občutljivost okolja, predstavljajo bakrena tesnila zlati standard za inherentno varnost.
Tlačni sunki, znani tudi kot hidravlični udarci ali vodna kladiva, ustvarijo trenutni tlak, ki je lahko 2- do 5-krat večji od običajnega delovnega tlaka. V takih primerih tesnila doživijo hitro aksialno silo, ki poskuša ločiti prirobnice. Mehka tesnila z nizko strižno trdnostjo lahko delno ekstrudirajo v režo med ploskvami prirobnic, kar povzroči puščanje ali katastrofalen izmet. Bakrena tesnila se upirajo izpihovanju s kombinacijo visoke meje tečenja in učinka "samoenergiranja". Ko se notranji tlak dvigne, se bakreno tesnilo doživi povečane obremenitve prileganja, ker pritisk deluje na notranji premer tesnila in ga potisne navzven proti ploskvam prirobnice. Ta edinstvena značilnost pomeni, da pravilno oblikovano bakreno tesnilo dejansko tesneje tesni v pogojih prenapetosti, vse do točke tečenja materiala. Naša tovarna je izvedla preskuse porušitve na sklopu prirobnice DN100 razreda 600: bakreno tesnilo je ohranilo tesno tesnilo, dokler notranji tlak ni dosegel 1480 barov (daleč nad nazivno vrednostjo prirobnice), medtem ko je standardno spiralno navito tesnilo začelo puščati pri 320 barih.
Mehanizmi za preprečevanje izbruha v bakrenih tesnilih:
Primer iz resničnega sveta iz posvetovalnega dnevnika naše tovarne: v kemični tovarni v Teksasu je prišlo do ponavljajočih se napak zaradi izbruha tesnil ovojnice PTFE na 6-palčni liniji za brezvodni amoniak. Tlačni skoki med zagonom črpalke so dosegli 580 psi, kar je preseglo nazivno vrednost 450 psi za PTFE tesnila. Po prehodu na naša žarjena bakrena tesnila (debelina 2,0 mm, trdota 65 HV) je obrat v dveh letih zabeležil nič puščanj ali izbruhov, kljub višjim udarnim tlakom do 620 psi. Bakrena tesnila so prav tako odpravila potrebo po ponovnem zategovanju po toplotnih ciklih, kar je velika varnostna nevarnost, ker ponovni zategovanje vročih vijakov tvega poškodbe operaterja.Ningbo Kaxite Sealing Materials Co., Ltd.priporoča bakrena tesnila za vse izpustne cevi batnega kompresorja ali črpalke s prostorninsko prostornino, kjer pulzirajoči tok ustvarja stalne tlačne skoke. Odpornost proti utrujenosti bakra pod ciklično obremenitvijo (običajno več kot 10^7 ciklov) daleč presega odpornost kompozitnih materialov, kar zagotavlja desetletja varnega delovanja brez nenačrtovanega vzdrževanja. Navsezadnje se zmožnost preprečevanja izbruha bakrenih tesnil neposredno prevede v zmanjšano tveganje vnetljivih ali strupenih izpustov, kar ščiti osebje in sredstva obrata.
Vsa bakrena tesnila niso enako učinkovita. Za zagotovitev varnosti v industrijskih tlačnih sistemih morajo inženirji določiti bakreno tesnilo z natančno nadzorovanimi parametri. Naša tovarna v Ningbo Kaxite Sealing Materials Co., Ltd. je razvila strog sistem kakovosti, ki spremlja pet ključnih parametrov, od katerih vsak neposredno vpliva na zanesljivost tesnjenja in preprečevanje okvar. Spodaj je tehnični pregled teh parametrov in njihovih varnostnih posledic.
| Parameter | Razpon specifikacij (naša bakrena tesnila) | Vpliv na varnost |
| Razred materiala | C10200 (brez kisika) ali C11000 (ETP) | Stopnja brez kisika preprečuje vodikovo krhkost pri visokotemperaturni vodikovi uporabi; ETP primeren za splošno uporabo. Zmanjša tveganje krhkega zloma. |
| Žarjena trdota (HV) | 45 - 65 HV (polno mehko) ali 70 - 90 HV (pol trdo) | Mehkejša tesnila se bolje prilegajo grobim prirobnicam, vendar tvegajo ekstruzijo; trša tesnila so odporna proti izpihovanju. Naša tovarna izbira glede na zaključek prirobnice in tlačni razred. |
| Toleranca debeline | +/- 0,05 mm za debelino ≤ 2,0 mm | Tesna toleranca zagotavlja enakomerno stiskanje čez prirobnico; preprečuje lokalizirano pod stiskanjem, ki povzroča puščanje. |
| Površinska obdelava (Ra) | ≤ 0,8 mikronov na obeh tesnilnih površinah | Gladka končna obdelava zmanjša poti puščanja in omogoča nižjo obremenitev montažnih vijakov, s čimer se izognete poškodbam prirobnice in preobremenitvi. |
| Meja tečenja pri 400 °C (MPa) | ≥ 60 MPa (po žarjenju) | Visokotemperaturni izkoristek zagotavlja, da tesnilo ohrani tesnilno napetost tudi med motnjami v procesu ali požarnimi pogoji. |
| Najvišji nazivni tlak (statični) | Do 1000 barov (odvisno od razreda prirobnice) | Zmogljivost širokega tlaka omogoča varnostne faktorje brez spreminjanja zasnove tesnila, poenostavlja upravljanje zalog. |
Poleg teh standardnih parametrov naša tovarna poudarja nadzor velikosti zrn. Bakrena tesnila s povprečno velikostjo zrn od 30 do 60 mikronov zagotavljajo optimalno duktilnost brez žrtvovanja trdnosti. Velikost zrn pod 20 mikronov povzroči prekomerno utrjevanje med stiskanjem, medtem ko zrna nad 100 mikronov povzročijo neenakomerno deformacijo. Za preverjanje enotnosti zrn uporabljamo difrakcijo povratnega sipanja elektronov (EBSD). Poleg tega se mora geometrija bakrenega tesnila ujemati s tipom prirobnice: prirobnice z dvignjeno površino zahtevajo tesnila s polno površino ali obročastim tesnilom, medtem ko prirobnice RTJ (obročasti spoj) uporabljajo bakrene obroče osemkotnega ali ovalnega prereza. Naša bakrena tesnila so izdelana iz natančno vtisnjenih ali CNC struženih profilov, ki zagotavljajo popolno prileganje brez robov, ki bi lahko opraskali površine prirobnic.
Drugi ključni parameter, ki se pogosto spregleda, je ostanki maziva ali površinska kontaminacija. Naša tovarna očisti vsako bakreno tesnilo v ultrazvočni kopeli z inhibirano alkalno raztopino, nato pa pred pakiranjem pasivira, da prepreči oksidacijo. Kakršno koli preostalo olje se lahko pri visoki temperaturi karbonizira, kar povzroči puščanje ali celo nevarnost požara pri servisiranju kisika. Nudimo tudi posrebrena ali pokositrena bakrena tesnila za večjo odpornost proti koroziji v okoljih morskega ali kislega plina. Debelina prevleke je nadzorovana na 5 do 8 mikronov, dovolj tanka, da ne vpliva na trdoto, vendar zadostna za zaščito osnovnega bakra. Z določitvijo bakrenega tesnila s popolnimi sledljivimi parametri od uglednega proizvajalca, kot je Ningbo Kaxite Sealing Materials Co., Ltd., varnostni inženirji odpravijo neznane spremenljivke, ki vodijo do okvare tesnila. Vsako serijo naših bakrenih tesnil spremlja potrdilo o skladnosti, vključno z dejanskimi preskusnimi vrednostmi za trdoto, debelino in površinsko obdelavo, kar omogoča popolno sledljivost materiala, ki jo zahtevata standarda ASME in API.
Tudi baker najvišje čistosti ne bo uspel, če je nepravilno žarjen ali če tesnilne površine niso pravilno pripravljene. Pri dolgoročni tesnosti bakrenih tesnil prevladujeta dva dejavnika: cikel žarjenja, ki določa trdoto materiala in obnašanje pri sprostitvi, ter končna obdelava površine prirobnice, ki je v interakciji s tesnilom. Naša tovarna je razvila natančno nadzorovan postopek žarjenja, ki se izvaja v vakuumski peči ali peči na inertni plin, da se prepreči oksidacija. Bakrena tesnila se segrejejo na 550 °C do 650 °C (odvisno od debeline) s hitrostjo 10 °C na minuto, držijo 30 do 60 minut, nato pa se počasi ohladijo pri manj kot 20 °C na uro. To ustvari popolnoma rekristalizirano mikrostrukturo brez napetosti. Nasprotno pa slabo žarjena bakrena tesnila (preveč ali premalo žarjena) kažejo nedosledno stiskanje: čezmerno žarjenje povzroča pretirano mehkobo in ekstruzijo; pod žarjenjem povzroči nezadostno skladnost in visoke stopnje puščanja.
Tukaj je opisano, kako pravilno žarjenje in površinska obdelava delujeta skupaj, da zagotovita desetletja varnega tesnjenja:
Dolgoročna študija, ki jo je izvedla naša tovarna na parnem zbiralniku pri 250 °C in tlaku 20 barov, je primerjala bakrena tesnila, žarjena z uporabo našega lastniškega cikla, v primerjavi z generičnimi bakrenimi tesnili, ki so bila »kot prejeta«. Po dveh letih neprekinjenega delovanja pravilno žarjena bakrena tesnila niso pokazala merljivega puščanja (helijev masni spektrometer je zaznal < 10^-6 mbar l/s). Generična bakrena tesnila so po 8 mesecih pokazala manjše jokanje, kar je zahtevalo ponovno torking, kar je motilo obratovalno delovanje. Poleg tega so naša bakrena tesnila opremljena s prevleko iz mikrokristalnega voska, ki ščiti pred oksidacijo med skladiščenjem, vendar je ta vosek zasnovan tako, da popolnoma izhlapi pri 150 °C in pusti čisto tesnilno površino. Kontaminacija zaradi neustreznega skladiščenja ali ravnanja je glavni vzrok začetnega puščanja, zato naša tovarna vsako bakreno tesnilo posebej vakuumsko zapre s paketom sušilnega sredstva.
Za sisteme s kritičnim tlakom priporočamo dvostopenjski postopek zategovanja: začetni navor na 50 odstotkov cilja, ki mu sledi drugi prehod na 100 odstotkov po 10 do 15 minutah, kar omogoča, da baker leze in prerazporedi napetost. Ta praksa v kombinaciji s pravilnim žarjenjem in površinsko obdelavo povzroči bakreno tesnilo, ki ostane neprepustno tudi po tisočih toplotnih ciklih od sobne do delovne temperature. Ningbo Kaxite Sealing Materials Co., Ltd. ponuja tudi storitev z dodano vrednostjo: pregled prirobnice na kraju samem in svetovanje pri izbiri tesnila. Naši inženirji uporabljajo replike traku in profilometre za merjenje hrapavosti prirobnic, nato pa določijo optimalno trdoto in debelino bakrenega tesnila za ta specifični spoj. Ta prilagojeni pristop zagotavlja maksimalno varnost in odpravlja ugibanja, ki vodijo do okvare tesnila. Naložba v ustrezno žarjena bakrena tesnila s certificirano površinsko obdelavo ni strošek – je strategija za zmanjšanje tveganja, ki ščiti življenja in kapitalska sredstva.
Vprašanje 1: Kako bakrena tesnila prenesejo hiter termični cikel (npr. od 20 °C do 500 °C v nekaj minutah) brez puščanja?
Odgovor: Baker ima koeficient toplotne razteznosti (CTE) približno 17 ppm/°C, kar je zelo blizu prirobnicam iz ogljikovega jekla (12 do 14 ppm/°C). To ujemanje CTE minimizira diferencialne ekspanzijske napetosti med toplotnimi prehodi. Poleg tega žarjeno bakreno tesnilo ohranja zadostno duktilnost, da sprejme preostalo razliko z mikro plastično deformacijo. Naša tovarna je testirala bakrena tesnila skozi 500 ciklov termičnega šoka od 20 °C do 450 °C (hitrost segrevanja 50 °C/min, prisilno hlajenje z zrakom). Stopnja puščanja je ves čas ostala pod 10^-4 mbar l/s, medtem ko so grafitna tesnila začela puščati po 80 ciklih zaradi delaminacije. Pri aplikacijah z močnimi termičnimi cikli priporočamo debelejša bakrena tesnila (2,5 do 3,0 mm), da zagotovite skladnejši volumen materiala.
Vprašanje 2: Ali je mogoče bakrena tesnila varno ponovno uporabiti v tlačnih sistemih?
Odgovor: Naša tovarna ne priporoča ponovne uporabe bakrenih tesnil v kritičnih tlačnih sistemih, razen če so podvržena ponovnemu žarjenju in pregledu. Med začetnim stiskanjem se baker strdi, kar zmanjša njegovo sposobnost prilagajanja nepravilnostim prirobnic na drugem sklopu. Vendar pa nekateri operaterji za nekritične nizkotlačne aplikacije (pod 10 barov) ponovno uporabijo bakrena tesnila po vizualnem pregledu razpok ali močnih vdolbin. Če je potrebna ponovna uporaba, je treba bakreno tesnilo ponovno žariti pri 550 °C 30 minut v inertni atmosferi, da se obnovi prvotna trdota. Ningbo Kaxite Sealing Materials Co., Ltd. svetuje, da varnostno tveganje in možne posledice puščanja skoraj vedno upravičujejo uporabo novega bakrenega tesnila, ki je stroškovno učinkovito v primerjavi z zaustavitvijo tovarne zaradi puščanja.
Vprašanje 3: Kateri načini odpovedi so značilni za bakrena tesnila v oksidativnih okoljih pri visokih temperaturah?
Odgovor: Nad 300°C baker počasi tvori plast bakrovega oksida (CuO in Cu2O). Ta oksid je krhek in se lahko lušči, če po ohlajanju poškodujete tesnilo, kar lahko povzroči puščanje. Vendar pa je stopnja oksidacije nizka (približno 0,1 mm penetracije na leto pri 500 °C na zraku). Naša tovarna to ublaži z dobavo bakrenih tesnil s tanko prevleko iz niklja za neprekinjeno delovanje nad 400 °C, ki preprečuje nastajanje oksidov in hkrati ohranja tesnilne lastnosti. Druga redka okvara je vodikova krhkost pri visokotlačnem vodiku nad 200 °C; za take primere določimo baker brez kisika (C10200), ki vsebuje manj kot 0,001 odstotka kisika, kar odpravlja notranjo oksidacijsko reakcijo, ki povzroča krhkost.
Vprašanje 4: Kako debelina bakrenega tesnila vpliva na varnost v tlačnih sistemih z vrtenjem prirobnice?
Odgovor: Debelejša bakrena tesnila (npr. 3,0 mm) zagotavljajo večjo skladnost in prenašajo večje površinske nepopolnosti prirobnic, vendar tudi povečajo razdaljo med prirobnicami, kar lahko poveča upogibno obremenitev na vijakih in lahko spodbuja vrtenje prirobnice pod visokim notranjim tlakom. Za varno delovanje naša tovarna priporoča debelino bakrenega tesnila od 1,5 mm do 2,0 mm za razrede prirobnic od 150 do 600 in od 2,0 mm do 2,5 mm za razrede 900 in več. Izvajamo simulacije FEA, da preverimo, ali izbrana debelina bakrenega tesnila ne bo povzročila čezmernega vrtenja prirobnice (omejeno na 0,1 stopinje), ki bi lahko razbremenilo tesnilo na zunanjem premeru. Vedno se posvetujte z našo ekipo inženirjev, preden zamenjate debelino, ki je drugačna od prvotno navedene.
Vprašanje 5: Katere certifikate kakovosti nudi Ningbo Kaxite Sealing Materials Co., Ltd. za bakrena tesnila, ki se uporabljajo v jedrskih varnostnih sistemih ali varnostnih sistemih na morju?
Odgovor: Naša tovarna ima kot osnovo standard ISO 9001:2015 in posebne certifikate, vključno s TÜV za tlačno opremo (PED 2014/68/EU), API 607 za testiranje požarne varnosti in DNV GL za pomorske aplikacije. Za bakrena tesnila jedrske kakovosti zagotavljamo popolno sledljivost materiala do toplotnega števila s certificiranimi poročili o preskusih za kemično sestavo (z optično emisijsko spektrometrijo), natezno trdnost, profil trdote in merjenje velikosti zrn po ASTM E112. Vsaka serija bakrenih tesnil je testirana na podlagi vzorca pod tlakom do 1,5-kratnega največjega nazivnega tlaka. Na zahtevo nudimo tudi pregled tretje osebe s strani SGS ali Bureau Veritas. Ti certifikati zagotavljajo, da naša bakrena tesnila izpolnjujejo najstrožje varnostne standarde po vsem svetu.
Industrijski tlačni sistemi zahtevajo tesnilne rešitve, ki niso ogrožene pod ekstremnimi obremenitvami. Bakrena tesnila, izdelana s pravilnim žarjenjem, natančnim nadzorom dimenzij in prilagojena pogojem prirobnice, zagotavljajo neprimerljivo kombinacijo odpornosti proti izbruhu, toplotne stabilnosti in dolgotrajne tesnosti. Skozi ta članek smo pokazali, kako edinstvene lastnosti materiala bakra preprečujejo katastrofalne okvare, kako ustrezni tehnični parametri odpravljajo skrita tveganja in kako žarjenje in površinska obdelava neposredno povečata varnost sistema. V Ningbo Kaxite Sealing Materials Co., Ltd. je naša tovarna desetletja posvetila izpopolnjevanju proizvodnje bakrenih tesnil, pri čemer je bila vsaka serija preizkušena, da bi preverili njene kritične varnostne lastnosti.
Ne prepustite celovitosti meje pritiska naključju. Obrnite se na našo inženirsko ekipo še danes za celovito svetovanje o izbiri tesnila. Navedite delovni tlak, temperaturo, združljivost tekočine in podrobnosti o prirobnici, mi pa vam bomo priporočili optimalno specifikacijo bakrenega tesnila skupaj s certifikatom. Ponujamo vzorčne komplete za testiranje, hiter preobrat velikosti po meri in globalno pošiljanje.Zahtevajte ponudbo ali varnostno presojo vašega trenutnega tesnilnega sistema pri Ningbo Kaxite Sealing Materials Co., Ltd. – kajti ko tlak naraste, potrebujete tesnilo, ki mu lahko zaupate.Pokličite ali nam pišiteda zagotovite varnost in zanesljivost delovanja vašega obrata.
