Pri preciznih strojih, kjer se tolerance merijo v mikronih in pogoji delovanja pogosto vključujejo visoke pritiske, ekstremne temperature in agresivne medije, igra skromno tesnilo ključno vlogo pri zagotavljanju zanesljivosti in varnosti. Tesnila iz žarjenega bakra izstopajo med tesnilnimi rešitvami, ker ponujajo edinstveno kombinacijo kovljivosti, toplotne prevodnosti in odpornosti proti koroziji, ki ji ni para z alternativami iz gume, vlaken ali celo iz nerjavečega jekla. Postopek žarjenja – nadzorovano segrevanje in počasno ohlajanje – zmehča baker, zaradi česar postane zelo duktilen. To pomeni, da ko je stisnjeno med prirobnicami, žarjeno bakreno tesnilo steče v mikroskopske površinske nepravilnosti in ustvari popolno tesnjenje kovine na kovino brez potrebe po pretiranem navoru vijakov. Naša tovarna v Ningbo Kaxite Sealing Materials Co., Ltd. je proizvedla več kot 10 milijonov bakrenih tesnil za industrije, ki segajo od vesoljskih do hidravličnih sistemov, in dosledno ugotavljamo, da je korak žarjenja tisto, kar spremeni preprost bakren obroč v natančno tesnilno komponento. Ta članek pojasnjuje znanost, ki stoji za temi prednostmi, in zagotavlja podatke, ki inženirjem pomagajo pri izbiri optimalnega bakrenega tesnila za njihovo uporabo.
Poleg osnovne funkcije tesnjenja, žarjenoBakrena tesnilaponujajo izrazite operativne prednosti, ki neposredno vplivajo na zmogljivost strojev in stroške vzdrževanja. Njihova odlična toplotna prevodnost pomaga odvajati toploto stran od spojev, kar zmanjšuje toplotno popačenje in podaljšuje življenjsko dobo prirobnic. V kriogenih in visokotemperaturnih okoljih (od -250°C do +500°C) baker ohrani elastičnost in tesnilno moč, elastomerna tesnila pa postanejo krhka ali razpadejo. Poleg tega možnost ponovne uporabe žarjenih bakrenih tesnil – pogosto jih je mogoče ponovno žariti in uporabiti večkrat – znatno zmanjša zalogo rezervnih delov in čas izpadov. V tem obsežnem vodniku bomo raziskali metalurška načela, parametre delovanja in praktične aplikacije, zaradi katerih so žarjena bakrena tesnila najprimernejša izbira za oblikovalce natančnih strojev. Delili bomo tudi vpoglede v procese nadzora kakovosti v naši tovarni in študije primerov iz resničnega sveta družbe Ningbo Kaxite Sealing Materials Co., Ltd., da pokažemo, zakaj žarjenje ni le korak obdelave, ampak izboljšanje učinkovitosti.
Baker je v surovem vlečenem ali hladno obdelanem stanju relativno trd in prožen. Ko se uporablja kot tesnilo, mu ta trdota preprečuje, da bi se prilagodil površinskim nepopolnostim prirobnice, kar vodi do poti puščanja. Žarjenje je postopek toplotne obdelave, ki rekristalizira zrnato strukturo bakra, odpravlja notranje napetosti in zmanjša trdoto s približno 90 HV na 45 HV (trdota po Vickersu). To mehčanje omogoča, da se bakreno tesnilo pod stiskanjem plastično deformira, zapolni praske, sledi orodja in valovitost na ploskvah prirobnice. Rezultat je neprepustno tesnilo pri nižjih obremenitvah vijakov, kar zmanjša tveganje za deformacijo prirobnice in utrujenost vijakov. Naša tovarna je izmerila, da žarjeno bakreno tesnilo zahteva 40 odstotkov manj vpenjalne sile kot poltrdo bakreno tesnilo, da doseže enako tesnilno zmogljivost, zaradi česar je idealno za precizne stroje, kjer lahko prekomerno navijanje napačno poravna ležaje ali poškoduje ohišja.
Metalurške spremembe med žarjenjem so ključne za delovanje:
V nedavnem testu, ki ga je izvedla naša tovarna, smo primerjali žarjena in nežarjena bakrena tesnila v visokotlačnem hidravličnem kolektorju, ki deluje pri 350 barih. Nežarjeno tesnilo je začelo puščati po 200 tlačnih ciklih, medtem ko je žarjeno bakreno tesnilo ostalo brez puščanja več kot 5000 ciklov. Postopek žarjenja izboljša tudi odpornost tesnila na sprostitev lezenja – postopno izgubo tesnilne sile pri dolgotrajnih visokih temperaturah. Naši podatki kažejo, da žarjena bakrena tesnila obdržijo 92 odstotkov svoje začetne tesnilne sile po 1000 urah pri 400 °C, v primerjavi s samo 68 odstotki pri nežarjenih različicah. Zaradi tega je žarjeni baker edina izvedljiva izbira za natančne stroje, kot so ohišja turbopolnilnikov, oprema za brizganje in polprevodniške vakuumske komore, kjer se o absolutni tesnilni celovitosti ni mogoče pogajati.
Poleg tega žarjenje ni postopek "ena velikost za vse". Naša tovarna v Kaxitu prilagaja temperaturo žarjenja in čas zadrževanja glede na debelino in premer tesnila. Za tanka tesnila (0,5 mm) uporabljamo krajši cikel, da preprečimo prekomerno rast zrn, ki bi lahko zmanjšala trdnost. Pri debelih tesnilih (3 mm ali več) podaljšamo čas namakanja, da zagotovimo popolno rekristalizacijo skozi celoten presek. Ta prilagojen pristop zagotavlja, da ima vsako bakreno tesnilo, ki ga proizvedemo, optimalno mehkobo in elastičnost za predvideno uporabo. Če povzamemo, je žarjenje ključ, ki odklene potencial bakra kot natančnega tesnilnega materiala in ga spremeni iz preprostega kovinskega obroča v dinamično, skladno pregrado, ki se prilagaja delovnemu okolju.
V mnogih aplikacijah preciznih strojev tesnilo ni samo tesnilo – je tudi toplotna in električna pot. Baker ima med čistimi kovinami drugo najvišjo toplotno prevodnost (za srebrom), približno 401 W/m·K, in električno prevodnost 58 MS/m (100 odstotkov IACS). Postopek žarjenja nekoliko zmanjša te vrednosti (za približno 3-5 odstotkov) zaradi povečanega razprševanja meja zrn, vendar je skupna prevodnost še vedno veliko boljša od nerjavečega jekla (16 W/m·K) ali aluminija (237 W/m·K). Ta toplotna prevodnost omogoča, da žarjeno bakreno tesnilo deluje kot odvod toplote in odvaja toploto stran od kritičnih komponent, kot so glave cilindrov, ležaji ali električni priključki. Na primer, v natančnem menjalniku bakreno tesnilo med ohišjem in pokrovom pomaga odvajati toploto zaradi trenja, ohranja viskoznost olja in preprečuje neusklajenost toplotnega raztezanja, ki bi lahko povzročila neusklajenost zobnikov.
Posebne prednosti toplotnih in električnih lastnosti žarjenih bakrenih tesnil:
Primer iz resničnega sveta vključuje visoko zmogljiv laserski rezalni stroj, kjer bakreno tesnilo tesni krog hladilne vode okoli laserske glave. Tesnilo ne le preprečuje puščanje hladilne tekočine, ampak tudi odvaja toploto stran od niza laserskih diod. Z uporabo našega žarjenega bakrenega tesnila se je učinkovitost hlajenja izboljšala za 8 odstotkov v primerjavi z grafitnim tesnilom, kar je omogočilo, da laser deluje pri višjih ravneh moči brez toplotne zaustavitve. Drug primer je v ohišjih baterijskih paketov električnih vozil, kjer se bakrena tesnila uporabljajo za tesnjenje hladilnih plošč, hkrati pa zagotavljajo pot nizkega upora za tokove uravnoteženja celic. Naša tovarna je razvila posebno površinsko obdelavo (kositranje), ki izboljša električno prevodnost, hkrati pa ohranja tesnilne lastnosti žarjenega bakra.
Za aplikacije, ki zahtevajo tako tesnjenje kot električno izolacijo, so lahko naša bakrena tesnila na eni strani prevlečena s tanko plastjo PTFE ali sljude, kar zagotavlja dielektrično trdnost do 5 kV, hkrati pa omogoča prenos toplote. Ta hibridna zasnova se uporablja v opremi za obdelavo polprevodnikov, kjer sta kritična tako čisto vakuumsko tesnjenje kot toplotno upravljanje. V vseh teh primerih inherentna prevodnost žarjenega bakra doda funkcionalno vrednost poleg preprostega tesnjenja, zaradi česar je večnamenska komponenta, ki poenostavi načrtovanje sistema. priNingbo Kaxite Sealing Materials Co., Ltd., nudimo prilagojeno testiranje prevodnosti za vsako serijo bakrenih tesnil in zagotavljamo certifikate, ki potrjujejo, da električna in toplotna zmogljivost ustreza vašim specifikacijam.
Ningbo Kaxite Sealing Materials Co., Ltd. proizvaja žarjena bakrena tesnila v širokem razponu velikosti, debelin in geometrij po meri. Spodnja tabela navaja ključne parametre za našo standardno ponudbo, ki pokriva večino aplikacij natančnih strojev. Naša tovarna lahko izdela tudi nekrožne oblike (ovalne, pravokotne in kompleksne profile) s tolerancami do +/- 0,05 mm. Vsa tesnila so žarjena v zaščitni atmosferi, da se prepreči čezmerna oksidacija in doseže stalna trdota.
| Parameter | Vrednost / obseg | Opombe |

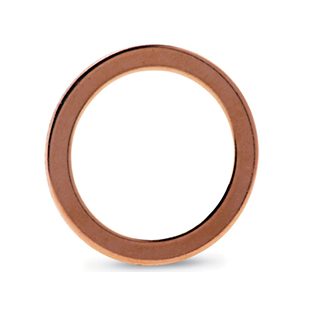

| Razred materiala | C11000 (CDA 110), C10100 (visoka prevodnost brez kisika) | OFHC je na voljo za vakuumske in kriogene aplikacije |
| Razpon debeline | 0,5 mm do 6,0 mm | Na zahtevo so na voljo debeline po meri do 10 mm |
| Razpon zunanjega premera | 6 mm do 1.200 mm | Za prirobnice cevi so možni večji premeri |
| Trdota po žarjenju (HV) | 45 - 50 HV (Vickers) | Nadzorovano znotraj +/- 3 HV na serijo |
| Hrapavost površine (Ra) | 0,4 µm do 1,6 µm | Določeno glede na zaključek prirobnice |
| Temperatura žarjenja | 550°C - 650°C (vakuum ali dušikova atmosfera) | Čas namakanja: 30-90 minut, odvisno od debeline |
| Toleranca ploskosti | 0,02 mm na 100 mm premera | Zagotavlja enakomerno stiskanje |
| Najvišja delovna temperatura | 500 °C (neprekinjeno), 700 °C (kratkotrajno) | Oksidacija se začne nad 350 °C, vendar tesnjenje ostane |
| Največji delovni tlak | Do 1200 barov (z ustrezno zasnovo prirobnice) | Odvisno od debeline in obremenitve vijaka |
Poleg standardnih specifikacij ponujamo več izbirnih izboljšav za bakrena tesnila. Za aplikacije z visokim vakuumom (do 10^-9 mbar) nudimo poseben postopek vakuumskega žarjenja, ki zmanjša izločanje plinov. Za korozivna okolja lahko nanesemo srebrno ali kositrno prevleko, ki preprečuje galvansko korozijo, hkrati pa ohranja mehkobo žarjenega bakra. Naša tovarna izvaja tudi 100-odstotni vizualni pregled in preverjanje dimenzij z uporabo optičnih primerjalnikov in koordinatnih merilnih strojev (CMM). Vsako serijo bakrenih tesnil spremlja potrdilo o preskusu materiala, ki vključuje kemično sestavo (preverjeno z optično emisijsko spektroskopijo), vrednosti trdote in poročilo o preskusu tesnosti za vzorce iz serije.
Kar zadeva zagotavljanje kakovosti, naša tovarna sledi standardoma ISO 9001 in ISO 14001 in imamo lastno opremo za testiranje porušitvenega tlaka, odpornosti proti zmečkanju in toplotnega cikla. Za aplikacije kritičnih preciznih strojev lahko izvedemo testiranje puščanja s helijem (občutljivost do 10^-10 Pa·m3/s), da preverimo celovitost tesnjenja pred pošiljanjem. Ta raven podrobnosti zagotavlja, da vsako bakreno tesnilo podjetja Ningbo Kaxite Sealing Materials Co., Ltd. izpolnjuje stroge zahteve natančnega inženirstva. Vzdržujemo tudi zaloge standardnih velikosti za hitro odpremo, pri čemer so naročila po meri običajno izdelana v 5 do 7 delovnih dneh.
Pri stroških vzdrževanja natančnih strojev pogosto prevladujejo nenačrtovani izpadi zaradi puščanja. Tesnila iz žarjenega bakra to neposredno obravnavajo tako, da nudijo vrhunsko tesnjenje, možnost ponovne uporabe in združljivost s širokim naborom tekočin. Za razliko od elastomernih tesnil, ki se sčasoma razgradijo in jih je treba pogosto menjati, lahko pravilno izbrano bakreno tesnilo traja celotno življenjsko dobo opreme, če je pravilno nameščeno. Naša tovarna ima dokumentirane primere, ko je prehod z grafitnih na žarjena bakrena tesnila podaljšal vzdrževalni interval s 6 mesecev na več kot 3 leta v visokotlačnih hidravličnih sistemih. To zmanjšanje izpadov pomeni znatne prihranke pri stroških, zlasti v avtomatiziranih proizvodnih linijah, kjer lahko že enourna zaustavitev stane na tisoče dolarjev.
Posebni načini, na katere žarjena bakrena tesnila zmanjšajo skupne stroške lastništva:
Za količinsko opredelitev prihrankov pri vzdrževanju smo analizirali stroj za natančno brizganje z 12 glavami hidravličnih cilindrov, ki je uporabljal tesnila iz vlaken. Tesnila iz vlaken je bilo treba zamenjati vsake 4 mesece zaradi utrjevanja in razpok, kar je vsakokrat stalo 1200 USD v delih in 8 ur dela (skupaj 3600 USD na leto). Po prehodu na naša žarjena bakrena tesnila je isti stroj deloval 18 mesecev brez puščanja, povezanega s tesnilom. Tudi če so bila bakrena tesnila zamenjana po 18 mesecih (iz previdnosti), so letni stroški padli na 400 USD – prihranek 3200 USD na stroj. Za tovarno z 20 stroji to predstavlja 64.000 $ letnega prihranka.
Poleg tega bakrena tesnila prispevajo h krožnemu gospodarstvu. Naša tovarna zbira rabljena bakrena tesnila od strank in reciklira baker, kar zmanjšuje materialne odpadke. Za proizvajalce natančnih strojev zmožnost standardizacije na enem tesnilnem materialu za več aplikacij poenostavlja nabavo in skladiščenje. Naša tovarna v Ningbo Kaxite Sealing Materials Co., Ltd. zagotavlja podroben vodnik za vzdrževanje, ki vključuje specifikacije navora, navodila za ponovno žarjenje in inšpekcijska merila za bakrena tesnila, kar strankam pomaga povečati življenjsko dobo. Če povzamemo, se naložba v žarjeno bakreno tesnilo hitro povrne z zmanjšano pogostostjo vzdrževanja, nižjimi stroški rezervnih delov in večjo razpoložljivostjo stroja, zaradi česar je ekonomsko boljša izbira za natančne stroje.
Vprašanje 1: Kakšna je razlika med žarjenimi bakrenimi tesnili in navadnimi bakrenimi tesnili v smislu tesnjenja?
Odgovor: Ključna razlika je stopnja duktilnosti in stisljivosti. Navadna (nežarjena) bakrena tesnila se med proizvodnjo utrdijo, kar povzroči trdoto 80-100 HV. Ta trdota omejuje njihovo sposobnost prilagajanja nepravilnostim površine prirobnice, kar zahteva zelo visoke obremenitve vijakov, da se doseže tesnjenje. V nasprotju s tem imajo žarjena bakrena tesnila trdoto 45-50 HV, zaradi česar so zelo upogljiva. Pod stiskanjem tečejo v mikroskopske utore in praske, kar ustvarja neprepustno tesnilo pri približno 60 odstotkih obremenitve vijaka, potrebne za nežarjeni baker. Poleg tega žarjena tesnila ohranjajo svojo tesnilno silo v daljših obdobjih, ker mehka zrnata struktura zmanjšuje sprostitev napetosti. Preizkusi v naši tovarni kažejo, da žarjena bakrena tesnila zagotavljajo 3- do 5-krat večjo zanesljivost tesnjenja kot nežarjeni baker pri aplikacijah s cikličnim tlakom.
2. vprašanje: Ali se lahko žarjena bakrena tesnila uporabljajo v visokovakuumskih okoljih brez težav z odplinjevanjem?
Odgovor: Da, pod pogojem, da so pravilno izdelani. Baker ima sam po sebi nizek parni tlak in naša tovarna uporablja poseben postopek vakuumskega žarjenja, ki odstranjuje adsorbirane pline in organske onesnaževalce. Bakrena tesnila se nato shranijo v zaprti embalaži, da se prepreči vpijanje vlage. Za sisteme z ultra visokim vakuumom (UHV) do 10^-10 mbar priporočamo uporabo bakra brez kisika z visoko prevodnostjo (OFHC), žarjenega pri 550 °C 60 minut v kontinuirani vakuumski peči. Ta postopek zmanjša stopnje izpuščanja plinov pod 10^-9 Pa·m3/(s·cm2). Dobavljali smo žarjena bakrena tesnila za pospeševalnike delcev in komore za nanašanje polprevodnikov, kjer bi že eno samo puščanje ogrozilo celoten proces, naše stranke pa poročajo o uspešnem delovanju več let brez zamenjave tesnila.
Vprašanje 3: Kolikokrat je mogoče žarjeno bakreno tesnilo ponovno uporabiti po ponovnem žarjenju?
Odgovor: Običajno je bakreno tesnilo mogoče ponovno žariti in ponovno uporabiti 2- do 3-krat, pod pogojem, da se prvotna debelina ni zmanjšala za več kot 10 odstotkov zaradi stiskanja in da na površinah ni globokih brazd ali korozije. Postopek ponovnega žarjenja vključuje segrevanje tesnila na 500-600 °C za 20-30 minut (odvisno od debeline) v neoksidacijski atmosferi, čemur sledi počasno ohlajanje. Naša tovarna priporoča, da se po vsaki ponovni uporabi debelina tesnila izmeri na štirih enako oddaljenih točkah. Če je najmanjša debelina manjša od 90 odstotkov prvotne, je treba tesnilo zamenjati. Za stranke, ki nimajo lastnih peči, nudimo tudi storitev ponovnega žarjenja. Ponovna uporaba bakrenih tesnil lahko zmanjša letne stroške tesnil za do 60 odstotkov, zaradi česar so zelo ekonomična za obsežne operacije.
Vprašanje 4: Kakšna površinska obdelava je priporočljiva na prirobnicah za optimalno tesnjenje z žarjenimi bakrenimi tesnili?
Odgovor: Za žarjena bakrena tesnila je optimalna površinska obdelava prirobnice Ra 1,6 µm do 3,2 µm (63 do 125 mikropalcev). Ta razpon je dovolj grob, da zagotavlja mehanski ključ za oprijem mehkega bakra, vendar dovolj gladek, da se izogne čezmernemu vdiranju, ki bi lahko povzročilo oprijem ali težave pri razstavljanju. Končni zaključki prirobnic, ki so bolj gladki od Ra 0,8 µm, so dejansko manj učinkoviti, ker ima baker premalo površinske hrapavosti, da bi lahko "ugriznil" vanj, kar potencialno omogoča lezenje pod pritiskom. Naša tovarna priporoča koncentrično spiralno ali krožno brušenje namesto enosmernega poliranja, saj obročasti utori v kombinaciji z bakrom ustvarjajo učinkovito labirintno tesnilo. Našim strankam nudimo površinsko merilo in nudimo svetovanje o pripravi prirobnic za nove instalacije.
Vprašanje 5: Kako določim pravilno debelino žarjenega bakrenega tesnila za svoje natančne stroje?
Odgovor: Pravilna debelina je odvisna od treh dejavnikov: togosti prirobnice, razmika vijakov in potrebne količine zmečkanja. Kot splošno pravilo mora biti debelina tesnila med 0,2 in 0,5-kratno širino prirobnice. Za precizne stroje priporočamo najmanjšo debelino 0,8 mm, da omogočite zadosten pretok materiala. Zahtevano zmečkanje (zmanjšanje debeline po zategovanju) je običajno 15 do 25 odstotkov prvotne debeline – to je količina, ki zagotavlja popoln stik s površino brez preobremenitve bakra. Naša tovarna nudi poenostavljeno navodilo za izračun: za določeno obremenitev vijaka stiskanje tesnila ne sme preseči meje tečenja žarjenega bakra (približno 70 MPa). Imamo inženirsko programsko opremo, ki simulira stiskanje za dizajne prirobnic po meri, in nudimo brezplačno svetovanje, ki vam pomaga izbrati optimalno debelino. Obrnite se na našo tehnično ekipo v podjetju Ningbo Kaxite Sealing Materials Co., Ltd. z dimenzijami prirobnice in delovnim tlakom, mi pa vam bomo dali posebno priporočilo.
Prednosti žarjenih bakrenih tesnil v preciznih strojih so jasne: vrhunsko tesnjenje z nadzorovano mehkobo, odlična toplotna in električna prevodnost ter znatni prihranki zaradi ponovne uporabe in podaljšane življenjske dobe. Postopek žarjenja spremeni baker iz delovno utrjenega materiala v zelo skladen tesnilni element, ki se prilagaja nepopolnostim prirobnice, prenaša ekstremne temperature in je odporen na kemične napade. Naša tovarna v Ningbo Kaxite Sealing Materials Co., Ltd. je izpopolnila postopek žarjenja za zagotavljanje dosledne trdote, ravnosti in kakovosti površine ter tako zagotovila, da vsako bakreno tesnilo izpolnjuje stroge standarde industrije natančnega inženiringa.
Ne dovolite, da bi puščanje ogrozilo delovanje vaše opreme.Še danes se obrnite na Ningbo Kaxite Sealing Materials Co., Ltdza osebno priporočilo tesnila. Navedite vaše dimenzije prirobnic, delovni tlak, temperaturno območje in medije, naša ekipa inženirjev pa bo oblikovala optimalno žarjeno bakreno tesnilo za vašo aplikacijo. Ponujamo brezplačne komplete vzorcev, hitro izdelavo prototipov in serijsko proizvodnjo s popolno sledljivostjo materiala. Vsa bakrena tesnila imajo certifikat kakovosti in 100-odstotno garancijo na delovanje.Zahtevajte svojo ponudbo zdaj in izkusite zanesljivost, ki jo lahko zagotovi le natančno žarjeno bakreno tesnilo podjetja Ningbo Kaxite Sealing Materials Co., Ltd.Nadgradite svoj standard tesnjenja še danes.
