Za proizvajalce in strokovnjake za industrijsko tesnjenje je malo stvari tako frustrirajočih kot vlečenje sveže navitega spiralno navitega tesnila s trna, da bi ugotovili neenakomerno gostoto, valovite robove ali dimenzijske netočnosti. Ta trenutek razočaranja nakazuje izgubljene materiale, izgubljen čas in – kar je najbolj kritično – izdelek, ki morda ne bo deloval.
Nekonsistentno navijanje ni samo proizvodna motnja; zadane v bistvo tega, kar naredi spiralno navito tesnilo zanesljivo. Gostota navitja neposredno vpliva na tesnjenje, pri čemer so navitja z nižjo gostoto dosledno slabša od navitij z večjo gostoto. Ko proizvodne linije proizvajajo tesnila z neenakomernimi prerezi, nihajočimi zunanjimi premeri ali ohlapnimi navitji, se posledice razširijo daleč onkraj delavnice – na prirobnične povezave, cevovodne sisteme in navsezadnje varnost pri delovanju.
Ta članek raziskuje, zakaj nedosledno navijanje ostaja pri mnogih operacijah, kako sodobnoavtomatski navijalni stroj za spiralno navito tesnilotehnologija obravnava te izzive in kaj lahko storijo proizvodne ekipe, da dosežejo ponovljive in zanesljive rezultate.
Preden razpravljamo o rešitvah, je bistveno razumeti, zakaj sploh pride do nedoslednega navijanja. Večina težav spada v tri kategorije: mehanske težave, materialne spremenljivke in vrzeli pri nadzoru procesa.
Mehanska celovitost stroja za navijanje neposredno določa kakovost vsakega tesnila, ki ga proizvede. Ko se komponente obrabijo, zrahljajo ali padejo iz poravnave, so posledične napake na tesnilu predvidljive, vendar niso neizogibne.
| Simptom | Potencialni vzrok | Vpliv na kakovost tesnila |
|---|---|---|
| Neenakomerna napetost čez navitja | Obrabljene napenjalne naprave, neustrezna kalibracija | Valovit, neenoten profil tesnila; praznine v polnilnem sloju |
| Neenakomeren hrup ali vibracije stroja | Zrahljani vijaki, obrabljeni ležaji | Neskladen korak navitja; pospešena obraba komponent |
| Nihanje hitrosti vretena | Pokvarjen VFD pogon, zdrs pogonskega jermena | Različna gostota plasti; dimenzijska nestabilnost |
| Deformacija tesnila med navijanjem | Nepravilna nastavitev višine traku | Upogibanje; neenakomerno zlaganje plasti |
Med temi težavami je neenakomerna napetost najpogostejši vzrok za valovito, neenakomerno tesnilo. Ko se napetost na kovinskem traku in polnilnem materialu spreminja med ciklom navijanja, na nastalem tesnilu nastanejo nepravilnosti, ki ogrožajo njegovo tesnjenje. V kritičnih aplikacijah, kot je petrokemična predelava ali proizvodnja električne energije, lahko že manjše spremembe gostote povzročijo poti puščanja pod nihajočimi pogoji tlaka in temperature.
Tudi brezhibno vzdrževan stroj za navijanje ne more premagati surovin slabe kakovosti. Kovinski trak in polnilni material morata ustrezati doslednim specifikacijam dimenzij in lastnosti za ponovljive rezultate.
Pogoste težave z navijanjem, povezane z materialom, vključujejo:
- Spremenljiva debelina traku: nihanja v debelini kovinskega traku povzročajo neenakomerno prekrivanje navitja, kar spremeni gostoto tesnila.
- Nekonsistentna gostota polnila: Neenoten polnilni material ustvarja mehke ali trde točke v prerezu tesnila.
- Neravnine ali napake na robovih: Nepravilnosti na robovih kovinskega traku se zataknejo za vodila in ustvarjajo napetostne konice.
- Kontaminacija z vlago: Absorbirana vlaga v fleksibilnem grafitnem polnilu spremeni stisljivost in obnašanje navijanja.
Nabava vrhunskih surovin od uveljavljenih dobaviteljev, kot jeKaxitepomaga odpraviti te spremenljivke in zagotavlja, da avtomatski navijalni stroj za spiralno navito tesnilo prejme vnose, optimizirane za dosledno delovanje.
K nedoslednemu navijanju morda najbolj prispeva človeški element. Ročni in polavtomatski stroji za navijanje so v veliki meri odvisni od spretnosti operaterja, presoje in pozornosti do podrobnosti – spremenljivk, ki se spreminjajo od izmene do izmene in od operaterja do operaterja.
Izkušen operater lahko proizvede odlična tesnila v prvih treh urah izmene, vendar utrujenost, motnja ali preprosta človeška napaka neizogibno povzročijo spremenljivost. Zaradi te nepredvidljivosti so ročne operacije neprimerne za proizvodnjo velikih količin ali aplikacije, ki zahtevajo strogo sledljivost kakovosti.
Sodoben avtomatski navijalni stroj za tehnologijo spiralno navitih tesnil odpravlja variabilnost, ki je značilna za ročne operacije. Z integracijo programabilnih logičnih krmilnikov (PLC) in servo gnanih navijalnih glav ti stroji ohranjajo natančen nadzor nad napetostjo, korakom in dimenzijami skozi vsak cikel navijanja.
Dobro oblikovanaavtomatski navijalni stroj za spiralno navito tesniloshranjuje in izvaja parametre navijanja z digitalno natančnostjo. Ko sta velikost tesnila in specifikacija programirani, stroj ponovi ta natančen postopek navijanja – enaka napetost, enak korak, enako število plasti – za vsako posamezno tesnilo.
Ključne prednosti navijanja, ki ga krmili PLC, vključujejo:
- Popolna odprava variabilnosti, ki jo povzroča operater
- Konsistentna gostota plasti v vseh proizvodnih serijah
- Hitro preklapljanje med različnimi specifikacijami tesnil
- Digitalna sledljivost za programe zagotavljanja kakovosti
Za proizvajalce, kot je Kaxite, je ta natančnost temelj zanesljivih tesnilnih rešitev, dobavljenih strankam po vsem svetu.
Napredni avtomatski stroji za navijanje vključujejo sisteme za spremljanje v realnem času, ki nenehno spremljajo nivoje napetosti, hitrost podajanja materiala, hitrost navijanja in dimenzijske parametre med proizvodnjo. Ko parameter preseže sprejemljive meje, lahko stroj opozori operaterje ali se samodejno prilagodi, da popravi stanje.
Ta povratni mehanizem z zaprto zanko zagotavlja, da vsako tesnilo ustreza specifikacijam, s čimer se občutno zmanjša število odpadkov in ponovnih del.

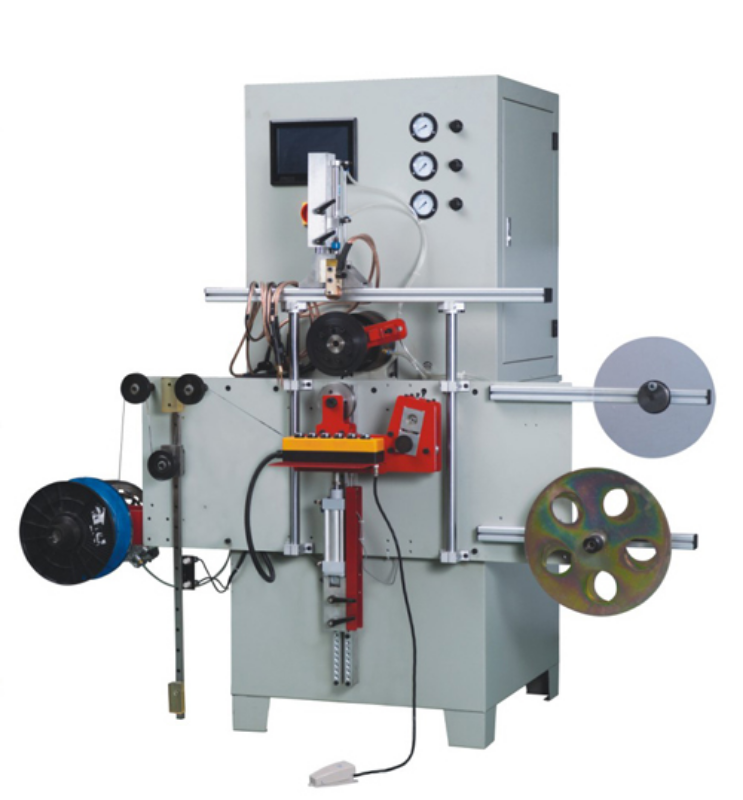

Kaxite je razvil celovito rešitev za proizvodnjo tesnil, ki obravnava glavne izzive nedoslednega navijanja. Samodejni navijalni stroj KXT E300C za spiralno navito tesnilo zagotavlja natančne, ponovljive rezultate s kombinacijo robustne mehanske konstrukcije in inteligentne avtomatizacije.
| Parameter | Specifikacija |
|---|---|
| Način dela | Tako ročno kot avtomatsko |
| Največji OD tesnila | 500 mm |
| Najmanjši ID tesnila | 25 mm |
| Toleranca OD tesnila | ±0,2 mm |
| Hitrost vretena | 0–312,5 vrt/min |
| Debelina SWG | 4,5 mm (primerno za 3,2 mm in 6,4 mm z menjavo valjev) |
| Skupna moč | 8kw |
| Stopnja proizvodnje | 20–30 sekund na kos (ANSI 6″ 150LB) |
| Napajanje | 380V ali 220V, 3 faze |
| PLC | Xinjie |
KXT E300C podpira možnosti navijanja v obliki črke V in oblike W ter lahko proizvaja tesnila z ali brez notranjih obročev. Njegov sistem za hitro menjavo trnov skrajša čas menjave z ur na minute, kar omogoča učinkovito proizvodnjo v majhnih serijah in po naročilu.
Za aplikacije z večjim premerom ponuja Kaxite horizontalne konfiguracije navitja, ki lahko proizvajajo tesnila do 5000 mm OD s ponovljivostjo ±0,3 mm.
Neskladno navijanje nosi neposredne in posredne stroške, ki segajo daleč preko odpadnega materiala. Razmislite o celotnem vplivu nezanesljive proizvodnje tesnil:
- Neposredni materialni odpadki: zavrnjena tesnila predstavljajo izgubljeno vrednost surovine.
- Neučinkovitost dela: Čas, porabljen za predelavo okvarjenih tesnil ali prilagajanje strojev, zmanjša produktivnost.
- Zamujeni dobavni roki: zamude pri proizvodnji zaradi težav s kakovostjo lahko ogrozijo odnose s strankami.
- Tveganje okvare na terenu: tesnila z nekonsistentno gostoto navitja bodo med delovanjem bolj verjetno puščala, s čimer bodo končni uporabniki izpostavljeni varnostnim nevarnostim in motnjam delovanja.
Svetovni trg spiralno navitih tesnil se še naprej širi, s projekcijami, ki ocenjujejo rast z 2,1 milijarde USD leta 2026 na 3,5 milijarde USD do leta 2033, kar predstavlja skupno letno stopnjo rasti 7,1 %. Ker se povpraševanje povečuje, se proizvajalci, ki vlagajo v zanesljivo avtomatizirano opremo za navijanje, zavzamejo tržni delež, medtem ko se konkurenti borijo z nedosledno kakovostjo.
Poleg nadgradnje opreme več operativnih praks pomaga ohranjati dosledno zmogljivost navijanja:
1. Redna kalibracija: preverite napenjalne naprave in nadzor dimenzij v skladu s specifikacijami proizvajalca.
2. Preventivno vzdrževanje: Preglejte in zamenjajte ležaje, jermene in obrabne komponente po načrtu.
3. Nadzor kakovosti surovin: Vzpostavite vhodne inšpekcijske postopke za kovinske trakove in polnilne materiale.
4. Usposabljanje operaterjev: Tudi pri avtomatizirani opremi so usposobljeni operaterji bistveni za spremljanje in odpravljanje težav.
5. Nadzor okolja: Ohranjajte stalno temperaturo in vlažnost v proizvodnih prostorih, da zmanjšate variabilnost materiala.
Z izvajanjem teh praks skupaj s sodobnim avtomatskim navijalnim strojem za spiralno navito tesnilo lahko proizvajalci dosežejo doslednost proizvodnje, ki ustreza najzahtevnejšim industrijskim specifikacijam.
O: Neenakomerna napetost na kovinskem traku in polnilnem materialu je najpogostejši vzrok za valovita, neenotna tesnila. Ko se napetost med ciklom navijanja spreminja – zaradi obrabljenih napenjalnih naprav, nepravilne kalibracije ali nekonsistentnega dovajanja materiala – nastalo tesnilo razvije variacije gostote in dimenzijske nepravilnosti. Sodobni avtomatski stroji za navijanje rešujejo to težavo s servo gnanimi sistemi za nadzor napetosti, ki vzdržujejo natančno, dosledno napetost skozi vsak cikel navijanja. Ti sistemi z zaprto zanko nenehno spremljajo napetost in izvajajo prilagoditve v realnem času, s čimer odpravijo variabilnost, ki pesti ročne in polavtomatske operacije.
O: Avtomatski navijalni stroji izboljšajo učinkovitost z več mehanizmi. Prvič, delovanje, ki ga nadzoruje PLC, odpravlja potrebo po nenehnem prilagajanju operaterja med proizvodnjo, kar enemu operaterju omogoča upravljanje več strojev hkrati. Drugič, funkciji samodejnega točkovnega varjenja in rezanja trakov zmanjšata čas obdelave po navijanju. Tretjič, programabilni preklopni postopki omogočajo hitro preklapljanje med različnimi velikostmi tesnil in specifikacijami. Na primer, KXT E300C lahko izdela tesnilo ANSI 6″ 150LB v 20 do 30 sekundah, pri čemer preklop na drugo velikost zahteva le minute in ne ure. Poleg tega avtomatizacija bistveno zmanjša stopnjo odpadkov z zagotavljanjem dosledne kakovosti v vseh proizvodnih serijah, neposredno znižuje stroške materiala in predelave.
O: Pri ocenjevanju avtomatskih navijalnih strojev upoštevajte pet ključnih dejavnikov. Razpon dimenzij: Zagotovite, da lahko stroj prilagodi vaše zahtevane velikosti tesnil – najmanjši ID in največji OD. Specifikacije natančnosti: poiščite objavljene tolerance; ±0,2 mm za OD je tipično industrijsko merilo. Krmilni sistem: krmiljenje na osnovi PLC-ja s programirljivimi parametri omogoča ponovljivost med proizvodnimi serijami. Združljivost materialov: preverite, ali stroj zmore določene vrste kovin (304, 316 itd.) in polnilne materiale (fleksibilni grafit, PTFE itd.), ki jih uporabljate. Podporna infrastruktura: upoštevajte proizvajalčeve zmožnosti tehnične podpore, razpoložljivost rezervnih delov in dokumentirane postopke vzdrževanja. Proizvajalci, kot je Kaxite, ponujajo celovite podporne vire, vključno s tehnično dokumentacijo in navodili za odpravljanje težav, da strankam pomagajo vzdrževati optimalno delovanje stroja skozi celotno življenjsko dobo opreme.
Nekonsistentno navijanje ni neizogibna stvarnost proizvodnje spiralno navitih tesnil. To je rešljiv problem – tisti, ki zahteva razumevanje temeljnih vzrokov spremenljivosti in implementacijo rešitev, ki obravnavajo mehanske, materialne in procesne dejavnike nadzora.
Modernaavtomatski navijalni stroj za spiralno navito tesnilozagotavlja natančnost, ponovljivost in učinkovitost, ki ji ročne operacije niso kos. Z vlaganjem v napredno opremo uveljavljenih proizvajalcev, nprKaxite, lahko proizvodne ekipe odpravijo frustracije zaradi nedosledne kakovosti, zmanjšajo materialne odpadke in proizvedejo tesnila, ki zanesljivo delujejo na terenu.
Ker se svetovni trg tesnil širi in pričakovanja glede kakovosti naraščajo, vprašanje ni več, ali avtomatizirati postopke navijanja, ampak kako hitro lahko naredite prehod.
