Pri visokotemperaturnih industrijskih aplikacijah, kot so petrokemične rafinerije, obrati za proizvodnjo električne energije in toplotni izmenjevalniki, standardna tesnila pogosto odpovejo zaradi toplotne degradacije, sprostitve pri lezenju ali izgube prožnosti. Kovinska nazobčana tesnila pa so izdelana posebej za uspeh v teh zahtevnih okoljih. Toda zakaj so tako primerni za visoke temperature? Odgovor je v njihovem edinstvenem dizajnu in izbiri materialov. Kovinsko nazobčano tesnilo je sestavljeno iz kovinskega jedra (običajno iz nerjavečega jekla ali zlitine z visoko vsebnostjo niklja) s koncentričnimi zobci (žlebovi) na obeh straneh in pogosto mehkega materiala, kot je grafit ali PTFE, ki je nanesen čez zobce. Kovinsko jedro zagotavlja mehansko trdnost in toplotno stabilnost, medtem ko nazobčanja koncentrirajo tesnilno silo v ozek pas, kar ustvarja visoke enotne obremenitve, ki se prilagajajo gibanju prirobnice in toplotnemu kroženju. V Ningbo Kaxite Sealing Materials Co., Ltd. naša tovarna že več kot 20 let izdeluje nazobčana tesnila in potrdili smo njihovo delovanje pri temperaturah od -200 °C do 850 °C, odvisno od uporabljenih materialov.
Primernost kovinskih nazobčanih tesnil za visoke temperature določajo štirje ključni dejavniki: uporaba kovinskih zlitin, odpornih na visoke temperature (kot je nerjaveče jeklo 316L, Inconel 625 ali Hastelloy C276), uporaba toplotno stabilnega materiala za oblaganje (ekspandiranega grafita ali sljude), nadzorovano stiskanje in okrevanje nazobčane zasnove ter minimalno toplotno raztezanje. neujemanje med materialom tesnila in prirobnice. Za razliko od mehkih tesnil (npr. gume ali PTFE), ki se pri povišanih temperaturah zmehčajo, polzijo ali oksidirajo, kovinsko jedro nazobčanega tesnila ohrani svojo obliko in tesnilno silo. Nazobčanja, ko so stisnjena, tvorijo vrsto tesnih tesnilnih linij, ki učinkovito blokirajo poti puščanja, tudi pri močnem termičnem ciklu. V tem obsežnem članku bomo razčlenili znanost o materialih, geometrijo oblikovanja in značilnosti delovanja, ki tvorijo kovinonazobčana tesnilaprednostna izbira za visokotemperaturno tesnjenje. Zagotovili bomo tudi podrobne tehnične specifikacije, smernice za uporabo in podatke o delovanju v resničnem svetu iz bogatih izkušenj naše tovarne.
Osnova katerega koli visokotemperaturnega nazobčanega tesnila je njegovo kovinsko jedro. Za razliko od organskih ali elastomernih materialov, ki se razgradijo ali oksidirajo pri relativno nizkih temperaturah (običajno pod 200-250 °C), visoko zmogljive kovinske zlitine ohranijo svoje mehanske lastnosti in odpornost proti koroziji pri temperaturah do 850 °C ali celo višje. priNingbo Kaxite Sealing Materials Co., Ltd., ponujamo vrsto materialov za kovinsko jedro, od katerih je vsak izbran glede na svojo specifično temperaturo in odpornost proti koroziji. Za večino visokotemperaturnih aplikacij priporočamo avstenitna nerjavna jekla (npr. 304, 316L) za temperature do 600 °C in zlitine na osnovi niklja (Inconel 625, Incoloy 825) za temperature do 850 °C ali v zelo korozivnih okoljih. Kovinsko jedro zagotavlja strukturno celovitost, ki je potrebna za vzdrževanje napetosti tesnila pod obremenitvijo vijaka prirobnice, tudi ko sta prirobnica in tesnilo podvržena toplotnemu raztezanju.
Ključne lastnosti materialov kovinskega jedra, uporabljenih v naših nazobčanih tesnilih:
Izbira materiala kovinskega jedra je ključnega pomena za doseganje želene življenjske dobe. Na primer, pri uporabi v rafineriji z delovnimi temperaturami 500 °C in korozivnim procesnim medijem, ki vsebuje žveplove spojine, bi določili jedro Inconel 625, ki nudi izjemno odpornost proti oksidaciji in sulfidaciji. V parnem vodu elektrarne, ki deluje pri 540 °C, pogosto zadostuje jedro iz nerjavečega jekla 316L z grafitno oblogo. Naša tovarna izvaja strogo analizo materiala za vsako aplikacijo, pri čemer upošteva delovno temperaturo, tlak in srednjo korozivnost, da priporoči optimalno kovinsko jedro. Izvajamo tudi metalurške teste, vključno z analizo trdote, nateznosti in velikosti zrn, na vsaki seriji materiala kovinskega jedra, da zagotovimo skladnost s specifikacijami ASTM.
Za ponazoritev praktične razlike razmislite o študiji primera iz petrokemične tovarne, ki je uporabila tesnilo sredice iz ogljikovega jekla pri 550 °C. Tesnilo je odpovedalo po 6 mesecih zaradi oksidacije in izgube debeline. Po prehodu na naše nazobčano tesnilo iz nerjavečega jekla 316L z grafitno oblogo se je življenjska doba tesnila podaljšala na več kot 4 leta, brez merljive izgube tesnjenja. Ta vzdržljivost se neposredno odraža v manjših zaustavitvah zaradi vzdrževanja, izboljšani varnosti obrata in nižjih skupnih operativnih stroških. Naša tovarna v mestu Kaxite vzdržuje obsežno bazo podatkov o zmogljivosti materiala, kar nam omogoča, da izberemo optimalno kovinsko jedro za vsako uporabo pri visokih temperaturah.

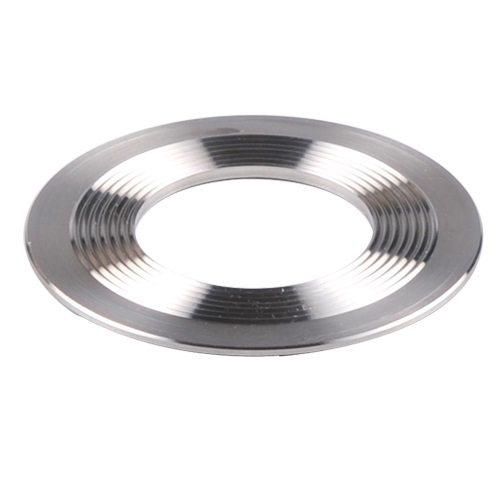

Nazobčana (ali žlebičasta) zasnova kovinskih nazobčanih tesnil ni le strukturna značilnost – je ključni dejavnik, ki omogoča visokotemperaturno tesnjenje. Koncentrične nazobčanosti na ploskvah tesnila imajo več funkcij: koncentrirajo obremenitev vijaka v ozke obodne pasove, kar ustvarja visoke tesnilne napetosti enote (do 500–700 MPa), ki se vgradijo v površino prirobnice in zagotavljajo učinkovito tesnjenje. Omogočajo tudi radialno raztezanje in krčenje tesnila med toplotnim kroženjem brez povzročanja pretirane sprostitve napetosti. Poleg tega nazobčanja delujejo kot več neodvisnih tesnilnih pregrad, tako da če je en nazobčan ogrožen, sosednji nazobčani še vedno ohranjajo tesnjenje. Ta redundanca je še posebej dragocena pri visokotemperaturnih aplikacijah, kjer lahko toplotno cikliranje povzroči premikanje prirobnice in premikanje tesnila.
Ključne značilnosti nazobčane zasnove naših nazobčanih tesnil za izboljšanje zmogljivosti:
Naša tovarna izvaja obsežna testiranja za optimizacijo nazobčane geometrije za različne aplikacije. Preizkusili smo globine nazobčanja od 0,15 mm do 0,3 mm in korake (razdalja med nazobčanji) od 1,0 mm do 2,0 mm, da bi določili optimalno kombinacijo za določena temperaturna in tlačna območja. Naše standardno nazobčano tesnilo ima globino nazobčanja 0,25 mm in korak 1,5 mm, za katerega smo ugotovili, da nudi najboljše razmerje med tesnilno zmogljivostjo in odpornostjo proti poškodbam zaradi zmečkanin. Ponujamo tudi možnost "fine nazobčanosti" z razmikom 1,0 mm za aplikacije, ki zahtevajo izjemno nizke stopnje puščanja, kot je vakuumsko servisiranje ali ravnanje s strupenimi plini.
Primer iz resničnega sveta iz rafinerijskega grelnika surove enote, ki deluje pri 480 °C in z dnevnimi toplotnimi cikli, prikazuje vrednost nazobčane zasnove. Prvotna ploščata grafitna tesnila so odpovedala v 3 mesecih zaradi močne sprostitve in izpihovanja. Po namestitvi naših nazobčanih tesnil z jedrom 316L in grafitno oblogo se je življenjska doba podaljšala na 3 leta. Inženir obrata je ugotovil, da so nazobčana tesnila ohranila tesnost tudi po tem, ko so bile prirobnice več kot 100-krat ciklično spremenjene od sobne do 480 °C, kar potrjuje sposobnost zasnove, da sprejme toplotno gibanje. V podjetju Ningbo Kaxite Sealing Materials Co., Ltd. še naprej izpopolnjujemo našo geometrijo nazobčanja in materiale za oblaganje, da bi izpolnili razvijajoče se zahteve aplikacij za tesnjenje pri visokih temperaturah.
Ningbo Kaxite Sealing Materials Co., Ltd. proizvaja široko paleto nazobčanih tesnil za uporabo pri visokih temperaturah, visokem tlaku in jedkih. Naša linija izdelkov vključuje standardne velikosti in velikosti po meri, z različnimi materiali kovinskega jedra in oblogami. Spodnja tabela povzema ključne tehnične specifikacije za naše najbolj priljubljene modele nazobčanih tesnil, ki se obsežno uporabljajo v petrokemični, energetski in rafinerijski industriji po vsem svetu. Naša tovarna lahko izdela tesnila s premeri od 10 mm do 5000 mm in debeline od 2 mm do 6 mm, da izpolnijo posebne zahteve projekta.
| Model | Material jedra | Material za oblaganje | Temperaturno območje (°C) | Največji tlak (bar) | Globina nazobčanja (mm) | Debelina (mm) | Hitrost puščanja (ml/min) |
| KS-304-G | 304 nerjaveče jeklo | Ekspandirani grafit | -200 do 550 | 350 | 0.25 | 2.0, 3.0 | < 0,05 |
| KS-316L-G | Nerjaveče jeklo 316L | Ekspandirani grafit | -200 do 600 | 400 | 0.25 | 2.0, 3.0 | < 0,03 |
| KS-316L-PTFE | Nerjaveče jeklo 316L | PTFE (za korozivne medije) | -200 do 260 | 300 | 0.20 | 2.0, 3.0 | < 0,02 |
| KS-IN625-G | Inconel 625 | Ekspandirani grafit | -200 do 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Ekspandirani grafit | -200 do 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-316L-M | Nerjaveče jeklo 316L | Sljuda (visokotemperaturna izolacija) | -200 do 650 | 400 | 0.20 | 2,5, 3,5 | < 0,04 |
Poleg standardne ponudbe naša tovarna ponuja vrsto možnosti po meri za reševanje posebnih izzivov pri visokih temperaturah. Ponujamo nazobčana tesnila s "fleksibilnim" jedrom (npr. valovito kovinsko jedro) za aplikacije, ki zahtevajo večjo stisljivost, ali z nazobčanostjo "profila odmikača" za neravne površine prirobnic. Na oblogo lahko nanesemo tudi premaz proti prijemanju (kot je PTFE ali nikelj), da preprečimo oprijem tesnila na prirobnice, kar je še posebej dragoceno za vijačne povezave, ki jih je treba občasno razstaviti.
Nadzor kakovosti je najpomembnejši v našem proizvodnem procesu. Vsako nazobčano tesnilo je pregledano glede doslednosti globine nazobčanja z optično meritvijo, glede ravnosti z uporabo granitne površinske plošče in glede vidnih napak pri svetlobi z visoko intenzivnostjo. Izvajamo tudi preizkus puščanja helija na naključnih vzorcih iz vsake serije, s čimer dosežemo stopnje puščanja pod 10^-6 mbar·l/s za kritične aplikacije. Naša tovarna v Ningbo Kaxite Sealing Materials Co., Ltd. zagotavlja izčrpno poročilo o preskusu z vsakim naročilom, vključno s certifikati materiala, rezultati pregledov dimenzij in podatki o stopnji puščanja. Ta preglednost in zavezanost kakovosti zagotavljata, da naša nazobčana tesnila zagotavljajo zmogljivost in zanesljivost, ki se zahtevata v okoljih z visoko temperaturo.
Tudi najbolje zasnovano nazobčano tesnilo lahko prezgodaj odpove, če ni pravilno nameščeno in vzdrževano. Visokotemperaturne aplikacije predstavljajo edinstvene izzive pri namestitvi tesnila: upoštevati je treba toplotno raztezanje, navor vijakov je treba natančno nadzorovati, da se prepreči prekomerno ali premajhno stiskanje, tesnilo in prirobnice pa ne smejo vsebovati onesnaževalcev, ki bi lahko povzročili oksidacijo ali kemični napad pri povišanih temperaturah. V podjetju Ningbo Kaxite Sealing Materials Co., Ltd. smo razvili celovit vodnik za namestitev in vzdrževanje, ki temelji na desetletjih izkušenj na terenu. Upoštevanje teh smernic lahko podaljša življenjsko dobo nazobčanih tesnil za 50-100 odstotkov, kar znatno zmanjša stroške vzdrževanja obrata in nenačrtovane zaustavitve.
Ključne prakse namestitve in vzdrževanja nazobčanih tesnil pri visokotemperaturnih storitvah:
Študija primera iz elektrarne v Evropi ponazarja vpliv pravilne namestitve. Obrat je imel pogoste okvare nazobčanih tesnil na pregretem parnem vodu (550 °C, 120 barov). Analiza je pokazala, da so bile okvare posledica neenakomernega navora vijakov in neustrezne priprave površine prirobnice. Po izvajanju naših smernic za namestitev – vključno s površinskim čiščenjem, kalibriranimi momentnimi orodji in postopkom ponovnega vrtilnega momenta po segrevanju – se je življenjska doba tesnila povečala s povprečnih 8 mesecev na več kot 4 leta. Vodja obrata je poročal, da so bili stroški programa namestitve nižji od stroškov ene nenačrtovane zaustavitve, pri čemer je poudaril donosnost naložbe v pravilno namestitev.
Naša tovarna ponuja usposabljanje na kraju samem in nadzor namestitve za kritične projekte. Nudimo tudi kalkulator ponovnega navora, ki upošteva specifične koeficiente toplotnega raztezanja materialov prirobnice in tesnila, da določi optimalni interval ponovnega navora. Poleg tega priporočamo, da nazobčana tesnila shranjujete v čistem, suhem okolju, stran od korozivnih atmosfer in jih uporabljate v roku uporabnosti (običajno 2 leti za tesnila z grafitno oblogo). Z upoštevanjem teh najboljših praks lahko upravljavci obratov povečajo učinkovitost in življenjsko dobo svojih nazobčanih tesnil pri visokotemperaturnih storitvah.
Vprašanje 1: Ali je mogoče kovinska nazobčana tesnila ponovno uporabiti, potem ko so bila izpostavljena visokim temperaturam?
Odgovor: Na splošno ne priporočamo ponovne uporabe nazobčanih tesnil po uporabi, zlasti pri visokih temperaturah. Obložni material (grafit ali sljuda) je med začetnim stiskanjem podvržen plastični deformaciji, ki je ni mogoče popolnoma obnoviti. Ponovna uporaba tesnila lahko povzroči nezadostno tesnilno napetost in povečano tveganje puščanja. Vendar pa lahko pri nekaterih aplikacijah z nizkim tlakom in nizko temperaturo vizualni pregled omogoči ponovno uporabo, če na oblogi ni vidnih poškodb. Za storitve pri visokih temperaturah vedno priporočamo uporabo novega nazobčanega tesnila, da zagotovite zanesljivo tesnjenje. Naša tovarna nudi storitve popravila tesnil kovinskega jedra, pri katerih je mogoče zamenjati oblogo, vendar je treba jedro pregledati glede deformacije ali korozije.
Vprašanje 2: Kakšna je najvišja delovna temperatura za kovinsko nazobčano tesnilo z grafitno oblogo?
Odgovor: Najvišja stalna delovna temperatura za nazobčano tesnilo z oblogo iz ekspandiranega grafita je odvisna od okolja. V oksidacijski atmosferi (zrak) je najvišja temperatura običajno 550 °C, saj bo grafit začel oksidirati pri višjih temperaturah. V inertni ali redukcijski atmosferi se lahko grafit uporablja do 850°C. Pri temperaturah nad 550 °C v oksidacijskih pogojih priporočamo uporabo obloge iz sljude ali tesnila kovina na kovino (brez obloge) za naša nazobčana tesnila. Naša tovarna zagotavlja podrobne temperaturne tabele za vsak oblogni material, da vam pomaga izbrati ustrezno možnost za vaše specifično okolje.
3. vprašanje: Kakšna so kovinska nazobčana tesnila v primerjavi s spiralno navitimi tesnili za uporabo pri visokih temperaturah?
Odgovor: Tako nazobčana tesnila kot spiralno navita tesnila so odlična za uporabo pri visokih temperaturah, vendar imajo različne značilnosti. Nazobčana tesnila zagotavljajo tesnejše tesnjenje pri višjih temperaturah in so manj nagnjena k zrahljanju navitja pri termičnih ciklih. Imajo tudi večjo odpornost proti izpihovanju in se lažje namestijo na neravne prirobnice. Po drugi strani pa so spiralno navita tesnila bolj prožna in lahko sprejmejo večjo neusklajenost prirobnic. Naša tovarna v Ningbo Kaxite Sealing Materials Co., Ltd. priporoča nazobčana tesnila za kritične storitve pri visokih temperaturah in visokem tlaku, kjer je zanesljivost najpomembnejša, in spiralno navita tesnila za manj zahtevne aplikacije, kjer je poškodba prirobnic zaskrbljujoča.
Vprašanje 4: Ali se lahko kovinska nazobčana tesnila uporabljajo v vakuumskih storitvah pri visokih temperaturah?
Odgovor: Da, nazobčana tesnila so primerna za vakuumske storitve pri visokih temperaturah, pod pogojem, da je obloga stabilna v pogojih vakuuma (npr. grafit ali sljuda). Kovinsko jedro zagotavlja potrebno strukturno celovitost, da prenese zunanji atmosferski tlak, medtem ko nazobčanost zagotavlja neprepustno tesnjenje tudi pri nizkih notranjih tlakih. Za uporabo v vakuumu priporočamo majhen razmik (1,0 mm) in visokokakovostno grafitno oblogo z nizkimi lastnostmi izločanja plinov. Naša tovarna je dobavila nazobčana tesnila za visokotemperaturne vakuumske peči, ki delujejo pri 800 °C in 10^-5 mbar, z odličnimi rezultati.
5. vprašanje: Katere certifikate ima Ningbo Kaxite Sealing Materials Co., Ltd. za svoja kovinska nazobčana tesnila?
Odgovor: Naša nazobčana tesnila so izdelana v skladu s standardoma ISO 9001:2015 (upravljanje kakovosti) in ISO 14001:2015 (upravljanje z okoljem). Imamo tudi certifikat TA-Luft (VDI 2440) za tesnila z nizkimi emisijami in izpolnjujemo zahteve ASME B16.20 in API 607 za požarno varnost. Naša tesnila testirajo neodvisni laboratoriji tretjih oseb glede skladnosti s standardi ASTM, vključno z ASTM F112 za puščanje in ASTM F36 za stisljivost. Zagotavljamo celoten nabor preskusnih potrdil in sledljivost materiala z vsako pošiljko, kar zagotavlja popolno skladnost z najstrožjimi mednarodnimi standardi.
Primernost kovinskih nazobčanih tesnil za visokotemperaturna okolja je podprta z njihovo robustno izbiro materiala, domiselno nazobčano geometrijo in dokazano zmogljivostjo pri termičnih ciklih. Kovinsko jedro zagotavlja potrebno trdnost in toplotno stabilnost, obloge (grafit ali sljuda) zagotavljajo skladnost in kemično odpornost, nazobčanja pa ustvarjajo več tesnilnih linij z visoko napetostjo, ki ohranjajo celovitost kljub premikanju prirobnice in popuščanju vijakov. V Ningbo Kaxite Sealing Materials Co., Ltd. je naša tovarna v dveh desetletjih izpopolnila proizvodnjo nazobčanih tesnil in ponudila široko paleto materialov in konfiguracij za izpolnjevanje zahtev najtežjih aplikacij pri visokih temperaturah. Naša predanost kakovosti, inovacijam in podpori strankam zagotavlja, da naša tesnila zagotavljajo zanesljivo in dolgotrajno tesnjenje v rafinerijah, elektrarnah in obratih za kemično predelavo po vsem svetu.
Se soočate z zahtevno uporabo visokotemperaturnega tesnjenja?Še danes se obrnite na Ningbo Kaxite Sealing Materials Co., Ltdza celovito svetovanje o tesnilih. Navedite podatke o delovni temperaturi, tlaku, mediju in prirobnici, naša ekipa inženirjev pa bo priporočila optimalen material in obliko nazobčanega tesnila. Ponujamo brezplačne vzorce za testiranje, konkurenčne cene in hitro dostavo na katero koli lokacijo.Zahtevajte brezplačen vzorec nazobčanega tesnila in paket tehničnih podatkov zdaj pri Ningbo Kaxite Sealing Materials Co., Ltd. in zagotovite varnost in zanesljivost vašega visokotemperaturnega sistema.
