Sprehodite se skozi kateri koli obrat za kemično predelavo in našli boste zapleteno mrežo cevi, posod in izmenjevalnikov toplote, ki so vsi povezani s prirobničnimi povezavami. Te povezave so potencialne šibke točke in se opirajo na skromno, a kritično komponento: tesnilo. Desetletja so bila privzeta industrija pogosto spiralno navita tesnila ali celo preprosti materiali brez azbesta. Vendar pa je v teku temeljni premik.Valovita kovinska tesnila(CMG) hitro postajajo standard za kritične tesnilne aplikacije in to z dobrim razlogom. Ponujajo edinstveno kombinacijo odpornosti, temperaturne odpornosti in zanesljivosti tesnjenja, ki je neprimerljiva z mnogimi tradicionalnimi alternativami. V Ningbo Kaxite Sealing Materials Co., Ltd. je bila naša tovarna v ospredju te revolucije in izdeluje visoko zmogljiva valovita kovinska tesnila, ki rešujejo najzahtevnejše težave s tesnjenjem v kemičnih tovarnah, rafinerijah in petrokemičnih obratih po vsem svetu.
Vse večja prednost valovitim kovinskim tesnilom ni le trend; je logičen odgovor na vse večje zahteve sodobne kemične predelave. Obrati delujejo pri višjih tlakih in temperaturah, da izboljšajo učinkovitost. Delajo z bolj agresivnimi in strupenimi mediji, kjer uhajanje ni samo drago, ampak tudi potencialno katastrofalno. Okoljski in varnostni predpisi se zaostrujejo in zahtevajo, da so emisije praktično nič. V tej zahtevni pokrajini izstopa valovito kovinsko tesnilo. Njegov edinstveni valoviti profil zagotavlja izjemno vzmetenje in odpornost ter kompenzira neizogibna nihanja toplote in tlaka v procesu. Ta odpornost zagotavlja tesno tesnjenje na dolgi rok, zmanjšuje ubežne emisije in odpravlja potrebo po nenehnem ponovnem zategovanju. V tem članku bomo raziskali inženirske principe, znanost o materialih in praktične aplikacije, zaradi katerih so valovita kovinska tesnila najprimernejša izbira za kemično industrijo, in zagotovili bomo podroben tehnični pogled na specifikacije in najboljše prakse za njihovo uporabo.
V svetu kemične predelave je "stacionarno stanje" mit. Za dejanske operacije so značilni toplotno raztezanje in krčenje, tlačni sunki in vibracije. Te ciklične napetosti so glavni sovražnik zanesljivega tesnila prirobnice. Tradicionalna ploska tesnila, kot so neazbestne plošče, se lahko pod prvotno obremenitvijo vijaka trajno "nastavijo". To pomeni, da sčasoma izgubijo svojo prožnost in elastičnost. Ko prirobnica doživi termični cikel, lahko razširitev dodatno stisne tesnilo in ko se ohladi, tesnilo ne more odskočiti nazaj, da bi ohranilo ustrezen tesnilni tlak. Ta izguba obremenitve vijaka povzroči puščanje. Valovito kovinsko tesnilo je bistveno drugačno. Njegovo jedro je tanek, valovit kovinski profil, ki deluje kot vrsta vzmeti. Pri stiskanju ne propade plastično na enak način; ohranja znatno elastično energijo.

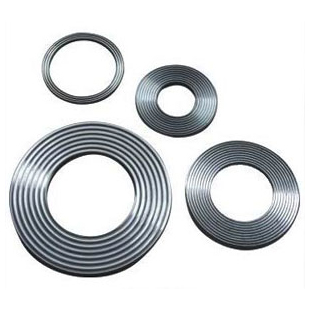

Da bi si to predstavljali, si predstavljajte razliko med ravnim listom kartona in škatlo iz valovitega kartona. Ravna ponjava se zlahka zloži in zmečka ter izgubi svojo trdnost. Vendar pa je valovita škatla toga in se lahko odskoči nazaj. Enako načelo velja za tesnila. Valoviti profil v naših valovitih kovinskih tesnilih zagotavlja visoko stopnjo prožnosti in obnovitve. Nedavna študija vodilnega evropskega tesnilnega inštituta je merila "sprostitev pri lezenju" različnih vrst tesnil. Sprostitev lezenja je izguba napetosti na vijaku skozi čas. Po 1000 urah pri 300 °C je standardno tesnilo iz stisnjenih vlaken izgubilo več kot 60 % začetne napetosti. Fleksibilno grafitno tesnilo je izgubilo približno 35 %. Po drugi strani so naša valovita kovinska tesnila izgubila manj kot 15 % začetne obremenitve. To izjemno zadrževanje obremenitve vijaka pomeni, da prirobnica ostane zatesnjena dlje časa, tudi ko je sistem podvržen močnim toplotnim in tlačnim ciklom.
Pri tej odpornosti ne gre le za tesnjenje; gre tudi za varnost in stroške. V številnih procesih je odkrivanje majhnega puščanja lahko težavno, kar zahteva drago opremo za odkrivanje plina. Ko se odkrije puščanje, je treba obrat pogosto zaustaviti, da ponovno zategnete ali zamenjate tesnilo. Kemično tovarno lahko zaustavitev stane več deset tisoč dolarjev na uro zaradi izgubljene proizvodnje. Z dolgoročnim ohranjanjem tesnila valovita kovinska tesnila zmanjšajo pogostost teh dragih in motečih posegov. Lastnost valovitega jedra "vzmeti nazaj" zagotavlja, da lahko tesnilo sprejme diferencialno gibanje med prirobnicami, ščiti tesnilo in preprečuje ubežne emisije. Ta zanesljivost je glavni razlog, zakaj vodje vzdrževanja vse pogosteje določajo valovita kovinska tesnila za svoje najbolj kritične in zahtevne aplikacije.
Eden najzahtevnejših scenarijev tesnjenja pri kemični obdelavi je nizkotlačna prirobnica velikega premera. Pomislite na prehod za skladiščni rezervoar, kanal velikega premera ali pokrov izmenjevalnika toplote. Te prirobnice je pogosto težko zatesniti, ker imajo zelo veliko površino, vendar je mogoče uporabiti le omejeno količino sile vijaka, ne da bi popačili samo prirobnico. Poleg tega so ploskve prirobnic v teh aplikacijah pogosto poškodovane, luknjičaste ali neporavnane zaradi prejšnjih sprememb tesnil ali preprosto zaradi velikosti strukture. Tradicionalno ravno tesnilo zahteva zelo visok površinski pritisk za ustvarjanje tesnila, toda na veliki prirobnici je doseganje tega enakomernega pritiska skoraj nemogoče.
Tukaj zasije genij dizajna valovitih kovinskih tesnil. Njegov valovit vzorec ustvarja vrsto visoko koncentriranih tesnilnih linij. Namesto da bi zahteval visok povprečni tlak po celotni površini tesnila, osredotoči razpoložljivo obremenitev vijaka na ta ozka kontaktna območja. To pomeni, da lahko valovito kovinsko tesnilo doseže tesnjenje, ki ne pušča, tudi pri relativno nizkih obremenitvah vijakov. Sposobnost prilagajanja površinskim nepravilnostim je še ena pomembna prednost. Valovito jedro deluje kot prožna diafragma, ki se lahko stisne in prilagodi površinskim nepopolnostim, kar je bistveno pri tesnjenju velikih, včasih zvitih, prirobnic. Standardna ploščata tesnila preprosto ne morejo premostiti teh vrzeli in nepopolnosti brez obsežnega popravila površine prirobnice, kar je drag in dolgotrajen postopek.
Ta prednost v zmogljivosti neposredno pomeni prihranke pri stroških v realnem svetu. V preteklosti, če je rezervoar velikega premera puščal, je bila rešitev pogosto izolacija rezervoarja, izpraznitev in varilec, ki popravi stran prirobnice, ali uporaba postopka strojne obdelave po meri. To je pogosto zahtevalo tedne priprav in znatne stroške. Z valovitimi kovinskimi tesnili je veliko teh težav rešenih na ravni tesnila. Naša tovarna,Ningbo Kaxite Sealing Materials Co., Ltd., proizvaja valovita kovinska tesnila v velikostih do nekaj metrov v premeru, za tlake, nizke kot nekaj milibarov, in za vakuumske pogoje. Sposobnost tesnila, da zagotavlja zanesljivo tesnjenje pri tako nizkih obremenitvah vijakov, skupaj z njegovo toleranco za površinske nepopolnosti, je prava rešitev za te problematične obsežne aplikacije. Ta zmogljivost omogoča obratom, da se izognejo dragim izpadom in popravilom prirobnic, s čimer ohranjajo delovanje in zmanjšajo proračune za vzdrževanje.
Izbira pravilnega valovitega kovinskega tesnila za določeno aplikacijo kemične obdelave zahteva jasno razumevanje pogojev delovanja in tehničnih specifikacij tesnila. Neusklajenost lahko povzroči prezgodnjo odpoved, puščanje in morebitne nevarnosti. Spodnja tabela ponuja podroben vodnik po specifikacijah za našo standardno paleto valovitih kovinskih tesnil, ki poudarja inženirsko utemeljitev vsakega parametra. Vendar pa za kompleksne aplikacije nudimo popolno inženirsko storitev po meri za oblikovanje tesnila, ki se popolnoma ujema z vašo prirobnico.
| Parameter | Standardna specifikacija | Inženirska utemeljitev in vpliv uporabe |
| Material jedra | SS304, SS316, SS316L, titan | Določa odpornost proti koroziji in temperaturno sposobnost. SS316L je običajen za večino kemičnih storitev. Titan za močno odpornost proti koroziji in visokim temperaturam. |
| Debelina jedra (mm) | 0,20 - 0,40 | Debelejša jedra (0,30-0,40 mm) zagotavljajo večjo odpornost in so prednostna za nizkotlačne prirobnice z velikim premerom. Tanjša jedra (0,20 mm) so za visokotlačne sisteme, ki zahtevajo minimalno sprostitev. |
| Korak valovitosti (mm) | 2,5 - 4,0 | Korak je razdalja med vrhovi valovitosti. Tesnejši korak (2,5 mm) ustvari več tesnilnih linij, kar je boljše za aplikacije z nizko obremenitvijo vijakov. Širši korak (4,0 mm) je za visokotlačne aplikacije. |
| Višina valov (mm) | 0,8 - 1,5 | Določa stisljivost in vzmet. Višje višine omogočajo več premikanja prirobnice in boljšo skladnost površine. |
| Material tesnilnega elementa | Fleksibilni grafit, PTFE, sljuda | Fleksibilni grafit je najpogostejši, saj zagotavlja odlično temperaturno in kemično odpornost. PTFE je za agresivne kemikalije pri nižjih temperaturah. Sljuda je za ultra visoke temperature. |
| Gostota tesnilnega elementa (g/cm³) | 1,0 - 1,2 (grafit) | Večja gostota zmanjša poroznost in lezenje, vendar jo je težje stisniti. Standardna gostota je dobro ravnotežje. |
| Najvišja projektna temperatura (°C) | Do 650°C (s sljudo) | To je kritična meja. Če ga presežete, lahko pride do degradacije jedra ali tesnilnega elementa, kar povzroči okvaro tesnila. |
| Največji konstrukcijski tlak (bar) | Do 250 barov | Določa najmanjšo obremenitev vijaka in zahtevano trdnost tesnila. Višji tlaki zahtevajo debelejše ali močnejše jedro. |
| Priporočena napetost tesnila (N/mm²) | 50 - 150 | To je tlačna napetost, ki je potrebna za tesnjenje. Prenizko in prirobnica bo puščala; previsoko in lahko poškoduje tesnilo ali prirobnico. |
| Stopnja puščanja (ASTM F37) | < 0,001 ml/min | To je metrika učinkovitosti tesnjenja, ki kaže sposobnost tesnila, da prepreči ubežne emisije. |
Ko izbirate valovito kovinsko tesnilo, ne gre samo za specifikacije posameznega materiala; gre za razumevanje interakcije med tesnilom in prirobnico. Obremenitev vijaka mora biti zadostna, da stisne tesnilo in ustvari zahtevano tesnilno napetost, vendar ne tako visoka, da bi zdrobila jedro. Končna obdelava površine prirobnice in vzporednost imata prav tako ključno vlogo. Za optimalno tesnjenje priporočamo površinsko obdelavo prirobnice Ra 3,2 do 6,3 µm. Pri Kaxitu naša tehnična ekipa uporablja napredno analizo končnih elementov (FEA) za simulacijo obnašanja tesnila pod določenimi obremenitvami in pritiski vijakov. To nam omogoča, da priporočimo optimalno zasnovo tesnila in postopek nadzorovanega navora, kar zagotavlja zanesljivo povezavo brez puščanja, ki ustreza najstrožjim emisijskim standardom.
Kemična industrija je neverjetno raznolika, saj se ukvarja z vsem, od benignih ogljikovodikov do agresivnih kislin, kavstikov in topil. Ni enotnega "univerzalnega" tesnila, ki bi zdržalo vsa kemična okolja. Resnična moč valovitega kovinskega tesnila je v njegovi prilagodljivosti. S skrbno izbiro kovinskega jedra in obloge (ali tesnilnega elementa) je mogoče tesnilo natančno izdelati za posebne medije in pogoje delovanja. Ta prilagodljivost je razlog, zakaj so čedalje bolj določena namesto standardnih spiralno navitih tesnil, ki imajo bolj omejen obseg konstrukcijskih možnosti. V podjetju Ningbo Kaxite Sealing Materials Co., Ltd. izdelujemo valovita kovinska tesnila s širokim naborom kombinacij materialov, ki ustrezajo zahtevnim zahtevam kemične, petrokemične in farmacevtske industrije.
Kovinsko jedro zagotavlja strukturno trdnost in odpornost. Za splošne kemične storitve je SS316L vsestranska izbira, saj nudi dobro odpornost na širok razpon medijev in delovnih temperatur. Za bolj korozivna okolja, kot so tista, ki vključujejo kloride ali kisline, se priporočajo višje zlitine, kot sta Hastelloy C276 ali Inconel 625. Za aplikacije pri izjemno visokih temperaturah, kot so tiste v rafinerijskih pečeh, se uporabljajo zlitine na osnovi titana ali niklja. Naša tovarna vzdržuje obsežen popis teh posebnih kovin, kar omogoča hitro proizvodnjo. Enako pomembna je tudi izbira tesnilnega elementa. Najpogostejša izbira je upogljivi grafit, ki nudi odlično toplotno odpornost (do 650 °C) in kemično združljivost z večino ogljikovodikov in pare. Vendar pa grafit ni primeren za močno oksidativne kisline, saj lahko oksidira in izgubi svoje tesnilne lastnosti. V teh primerih uporabljamo obložni material iz PTFE ali njegovih modificiranih oblik, ki so kemično inertne.
Ponujamo tudi inovativne oblike, kot je konstrukcija "Dual Sealing Layer". To vključuje uporabo dveh različnih tesnilnih elementov – na primer grafitne notranje plasti za primarno tesnjenje in PTFE zunanjega obroča za zaščito pred mediji, ki bi napadli grafit. Druga napredna oblika je vključitev notranjega in zunanjega podpornega obroča. Notranji obroč preprečuje, da bi se tesnilo zrušilo navznoter pod pritiskom (še posebej pomembno pri visokih tlakih), medtem ko zunanji obroč zagotavlja zaščito pred korozijo in pomaga pri centriranju. Ta raven prilagajanja je razlog, zakaj valovita kovinska tesnila postajajo standard za varnostno kritične in visoko vredne aplikacije. Primer: velik farmacevtski proizvajalec se je spopadal s težavami s kontaminacijo v vodni zanki visoke čistosti zaradi materialov, ki jih je mogoče ekstrahirati iz standardnih tesnil. Naša tovarna je zasnovala valovito kovinsko tesnilo s trdno oblogo iz PTFE in jedrom iz SS316L, ki je odstranilo vse izvlečne elemente in zagotovilo čisto in čisto tesnilo. Tovrstna prilagojena rešitev je mogoča le s prilagodljivo konstrukcijsko platformo valovitega kovinskega tesnila.
Vprašanje 1: Kako se valovito kovinsko tesnilo razlikuje od spiralno navitega tesnila v smislu delovanja?
Odgovor: Glavna razlika je v osnovni zasnovi. Spiralno navito tesnilo uporablja spiralno navit kovinski trak v obliki črke V s polnilom. Odlični so za številne aplikacije, vendar so lahko nagnjeni k "izpihovanju", če je polnilo poškodovano. Valovito kovinsko tesnilo uporablja trdno, neprekinjeno valovito kovinsko jedro, ki zagotavlja bolj robustno in togo strukturo. Ta zasnova ponuja vrhunsko odpornost proti izbruhu in je bolj odporna na močne termične cikle. Medtem ko so spiralno navita tesnila dobra izbira za splošne namene, so valovita kovinska tesnila običajno prednostna za prirobnice z nizkim tlakom in velikim premerom ter za aplikacije, kjer je težava zaradi poškodb ali neusklajenosti površine prirobnice.
Vprašanje 2: Ali je mogoče valovito kovinsko tesnilo uporabiti na prirobnici z zelo grobo površino?
Odgovor: Da, to je ena njihovih glavnih prednosti. Valoviti profil deluje kot niz prožnih vzmeti, ki se lahko stisnejo in prilagodijo površinskim nepravilnostim. Mehki tesnilni element (grafit ali PTFE) zapolni mikroskopske reže in ustvari tesnilo. Zaradi tega so idealni za popravilo starih, korodiranih prirobnic brez stroškov obnavljanja površine. Vendar vedno priporočamo razmeroma gladko in ravno površino prirobnice, da dosežete optimalno tesnjenje. Za izjemno grobe prirobnice bo morda potreben debelejši tesnilni element ali obloga z večjo gostoto. Naša tehnična ekipa lahko svetuje najboljšo rešitev za vaše specifično stanje.
Vprašanje 3: Kakšen navor naj uporabim pri privijanju valovitega kovinskega tesnila?
Odgovor: Ni enotne vrednosti navora. Odvisno je od velikosti tesnila, velikosti vijaka, stopnje prirobnice in materiala tesnila. Cilj je doseči priporočeno napetost tesnila (običajno 50–150 N/mm² za valovita kovinska tesnila), ne da bi zdrobili jedro. Z vsakim tesnilom, ki ga dobavimo, nudimo podroben postopek navora, ki je izračunan na podlagi vaše posebne zasnove prirobnice. Ta postopek bo določil navor v ft-lbs ali Nm, zaporedje zategovanja in število prehodov. Nujno je, da sledite temu postopku, da dosežete neprepustno tesnjenje in preprečite poškodbe. Nikoli ne prekoračite priporočenega navora.
Vprašanje 4: Ali so valovita kovinska tesnila primerna za vakuumske storitve?
Odgovor: Da, absolutno. Valovita kovinska tesnila so odlična za uporabo v vakuumu, vključno z visokim vakuumom. Njihovo togo jedro preprečuje, da bi se potegnili v režo prirobnice, za razliko od nekaterih mehkejših pločevinastih tesnil. Valovita zasnova zagotavlja tudi pozitivno tesnjenje tudi pri podtlaku. Priporočamo zasnovo z notranjim podpornim obročem za preprečevanje zrušitve navznoter in tesnilnim elementom visoke gostote za zmanjšanje izpusta plinov. Naša tovarna v Ningbo Kaxite Sealing Materials Co., Ltd. je dobavila valovita kovinska tesnila za številne vakuumske aplikacije, vključno s farmacevtsko industrijo in industrijo polprevodnikov.
5. vprašanje: Kako shranim valovita kovinska tesnila, da zagotovim njihovo celovitost pred namestitvijo?
Odgovor: Valovita kovinska tesnila je treba hraniti v čistem, suhem in hladnem okolju. Zaščititi jih je treba pred vlago, umazanijo in ekstremnimi temperaturami. Originalno embalažo (pogosto zaprto plastično vrečko z razvlaževalnikom) je treba ohraniti nedotaknjeno do namestitve, da preprečite rjo ali kontaminacijo. Shranjujte jih ravno, da preprečite popačenje, in jih ne smete zlagati z drugimi težkimi predmeti nanje. Naša tovarna zagotavlja podrobna navodila za shranjevanje z vsako pošiljko, da zagotovimo, da tesnila prispejo na lokacijo v popolnem stanju.
Od vzdržljivosti najbolj brutalnih toplotnih in tlačnih ciklov do tesnjenja problematičnih prirobnic velikega premera in ponujanja neprimerljive fleksibilnosti materiala, se je valovito kovinsko tesnilo izkazalo kot vrhunska tesnilna rešitev za sodobno kemično predelovalno industrijo. Njegova edinstvena zasnova zagotavlja raven zanesljivosti, varnosti in stroškovne učinkovitosti, ki ji tradicionalne alternative tesnil preprosto ne morejo ustrezati. Za inženirje vzdrževanja in vodje obratov predstavlja proaktivno naložbo v dolgoročno delovanje brez puščanja.
