V zahtevnih industrijskih okoljih je učinkovitost tesnjenja ključnega pomena za varnost, učinkovitost in skladnost z okoljem. Med številnimi vrstami tesnil, ki so na voljo, nazobčano tesnilo – znano tudi kot tesnilo Kammprofile ali žlebasto tesnilo – izstopa po svoji zmožnosti zagotavljanja zanesljivega tesnjenja v ekstremnih pogojih temperature, tlaka in toplotnega cikla. Toda kaj točno je nazobčano tesnilo? V bistvu gre za kovinsko tesnilo z nizom koncentričnih nazobčanj ali utorov na tesnilni površini, ki je običajno prekrito z mehkim obrnjenim materialom, kot je grafit, PTFE ali material brez azbesta. Nazobčanja ustvarjajo več tesnilnih linij, ki koncentrirajo tlačno obremenitev in zagotavljajo tesno tesnjenje, tudi če pogoji prirobnice niso idealni. V Ningbo Kaxite Sealing Materials Co., Ltd. naša tovarna izdeluje visoko zmogljiveNazobčana tesnilaveč kot dve desetletji služi industriji od nafte in plina do kemične predelave in proizvodnje električne energije.
Toda kako nazobčano tesnilo izboljša tesnjenje v primerjavi s tradicionalnimi ravnimi kovinskimi tesnili ali spiralno navitimi tesnili? Odgovor je v njegovi edinstveni mehanski interakciji s površinami prirobnic. Ko so stisnjene, se nazobčanja rahlo vgradijo v material obloge in ustvarijo zelo učinkovito pregrado proti puščanju. Kovinsko jedro zagotavlja strukturno trdnost in odpornost na pritisk, medtem ko se mehka obloga prilagaja nepopolnostim in nepravilnostim prirobnic. Ta kombinacija ima za posledico izjemno tesnost z relativno nizko prednapetostjo vijakov, kar zmanjšuje tveganje poškodbe prirobnice in poenostavlja vzdrževanje. Poleg tega nazobčano tesnilo ponuja vrhunsko odpornost na toplotne cikle, saj se kovinsko jedro in nazobčanja prilagajajo gibanju brez izgube tesnilne sile. Ta članek ponuja celovit tehnični poglobljeni potop v zasnovo nazobčanih tesnil, izbiro materiala, podatke o zmogljivosti in najboljše prakse uporabe s podrobnimi specifikacijami iz obsežnega portfelja izdelkov naše tovarne.

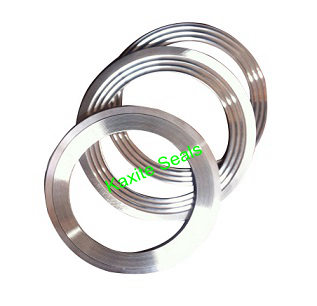

Nazobčano tesnilo črpa svojo vrhunsko učinkovitost tesnjenja iz principa koncentracije napetosti. Za razliko od ploščatega tesnila, ki se opira na enakomerno stiskanje na velikem območju, nazobčano tesnilo uporablja koncentrične utore v obliki črke V ali koncentrične utore, ki koncentrirajo vpenjalno silo v vrsto ozkih tesnilnih linij z visoko napetostjo. Ko je tesnilo stisnjeno med dve prirobnici, se nazobčanja zagrizejo v mehak obloženi material in ustvarijo več koncentričnih obročev tesnega stika. Ta pristop tesnjenja z več linijami je zelo prizanesljiv do nepopolnosti površine prirobnice, kot so praske, korozijske jamice ali manjša zvitost, ker vsaka nazobčanost deluje kot neodvisno tesnilo. Tudi če je ena tesnilna linija ogrožena, preostale linije ohranjajo tesnjenje. Naša tovarna priNingbo Kaxite Sealing Materials Co., Ltd. je zasnoval naša nazobčana tesnila z optimizirano geometrijo utorov za povečanje števila aktivnih tesnilnih linij ob ohranjanju ustrezne debeline kovine za odpornost na pritisk.
Ključni mehanizmi, zaradi katerih je nazobčana zasnova vrhunska:
Kvantitativni podatki iz našega laboratorija dokazujejo prednost učinkovitosti. Pri standardiziranem preskusu puščanja (preskus puščanja s helijem, masni spektrometer) je ravno grafitno tesnilo z debelino 1,6 mm pokazalo stopnjo puščanja 0,03 mg/(m·s) pri tlaku prirobnice 50 barov. Nazobčano tesnilo z grafitno oblogo je z uporabo enake obremenitve prirobnice in vijaka doseglo stopnjo puščanja 0,001 mg/(m·s) – 30-krat nižjo. To dramatično izboljšanje učinkovitosti tesnjenja je razlog, zakaj so nazobčana tesnila predpisana v številnih aplikacijah z visoko celovitostjo, kot sta ravnanje z vodikom in UZP, kjer so nesprejemljiva že najmanjša puščanja.
Poleg tega nazobčana oblika izboljša odpornost tesnila proti "izpihovanju" pod visokim notranjim tlakom. Nazobčanja ustvarjajo mehansko povezavo z materialom obloge in preprečujejo, da bi bil iztisnjen iz reže prirobnice. To je pogost način okvare mehkih tesnil, zlasti pri aplikacijah pri povišanih temperaturah. Naša nazobčana tesnila so bila preizkušena tako, da vzdržijo notranje pritiske do 250 barov brez ekstruzije, kar zagotavlja zanesljivo tesnjenje tudi pri najzahtevnejših storitvah. Ta kombinacija visoke učinkovitosti tesnjenja, odpornosti in odpornosti proti izbruhu je razlog, zakaj je nazobčano tesnilo postalo prednostna izbira za kritične tesnilne aplikacije po vsem svetu.
Učinkovitost nazobčanega tesnila v ekstremnih pogojih določajo materiali, uporabljeni za kovinsko jedro in mehko oblogo. Kovinsko jedro, ki je običajno izdelano iz nerjavečega jekla (npr. 304, 316, 316L), zagotavlja mehansko trdnost in vzmet, ki sta potrebna za vzdržljivost visokih vpenjalnih sil in notranjih pritiskov. Material za oblaganje, ki je lahko grafit, PTFE, sljuda ali keramična vlakna, zagotavlja skladnost in kemično odpornost, potrebno za tesnjenje proti procesni tekočini. Z izbiro ustrezne kombinacije materialov jedra in obloge je mogoče nazobčana tesnila konstruirati za delovanje pri temperaturah od kriogenih (-196 °C) do 1000 °C (s sljudo ali keramičnimi oblogami) in tlakih od vakuuma do 350 barov. Naša tovarna v mestu Kaxite ponuja široko paleto kombinacij materialov, ki ustrezajo posebnim potrebam vsake aplikacije.
Ključni vidiki materiala za uporabo v ekstremnih pogojih:
Za potrditev delovanja naših nazobčanih tesnil v ekstremnih pogojih naša tovarna izvaja vrsto tipskih preskusov v skladu s standardi ASME B16.20, EN 13555 in DIN 28091. Ti preskusi vključujejo preskus vročega stiskanja (merjenje relaksacije pri povišanih temperaturah), preskus puščanja (s helijem ali dušikom pri različnih tlakih) in preskus termičnega cikla (med sobno temperaturo in najvišjo delovno temperaturo). Naša nazobčana tesnila dosledno opravijo te teste in dosegajo stopnje puščanja, ki izpolnjujejo najstrožje zahteve TA-Luft (Nemčija) in EPA (ZDA) glede ubežnih emisij.
V nedavnem projektu za rafinerijo na Bližnjem vzhodu so bila naša nazobčana tesnila z jedri 316L in grafitnimi oblogami določena za destilacijsko kolono, ki deluje pri 320 °C in 80 barih. Tesnila so bila nameščena v 20 prirobnicah s premeri od 4" do 24". Po treh letih obratovanja je tovarna izvedla preiskavo puščanja in ugotovila nič zaznavnih puščanj iz prirobnic, kar je potrdilo zanesljivost naših nazobčanih tesnil v ekstremnih pogojih. Zaradi te zmogljivosti v kombinaciji z možnostjo ponovne uporabe tesnila (v mnogih primerih je kovinsko jedro mogoče ponovno preplastiti z novim materialom za oblaganje) je nazobčano tesnilo zelo stroškovno učinkovita rešitev za zahtevna tesnjenja.
Ningbo Kaxite Sealing Materials Co., Ltd. izdeluje obsežno paleto nazobčanih tesnil, zasnovanih za izpolnjevanje različnih potreb industrijskih tesnilnih aplikacij. Naša ponudba izdelkov vključuje standardne dimenzije po ASME B16.20, EN 1514 in DIN 2697, kot tudi velikosti po meri za posebne prirobnice. Spodnja tabela podaja ključne tehnične specifikacije za naše najbolj priljubljene vrste nazobčanih tesnil, ki se uporabljajo v kemični, petrokemični industriji, industriji za proizvodnjo energije in predelavi hrane. Vse vrednosti temeljijo na tipskem testiranju v skladu s standardi ASME in EN. Naša tovarna lahko proizvaja tudi nazobčana tesnila s posebnimi materiali, kot so posrebrena jedra za visokotemperaturno prevodnost ali luščene grafitne obloge z visoko stopnjo čistosti.
| Parameter | Standardna grafitna obloga | Prevlečen s PTFE | S sljudo (visoka temperatura) | S keramiko (ekstremne temperature) |
| Material jedra | 316L SS / 304 SS | 316L SS | Inconel 625/316L | Inconel 600 |
| Debelina jedra (mm) | 1,5 - 3,0 mm | 1,5 - 2,5 mm | 2,0 - 3,0 mm | 2,5 - 4,0 mm |
| Globina nazobčanja (mm) | 0,3 - 0,5 mm | 0,3 - 0,4 mm | 0,4 - 0,6 mm | 0,5 - 0,7 mm |
| Material za oblaganje | Ekspandirani grafit (najmanjša čistost 98 %) | Čisti PTFE (ali modificiran) | Flogopitna sljuda | Keramična vlakna + sljuda |
| Debelina obloge (mm) | 0,3 - 0,5 mm na stran | 0,5 - 1,0 mm na stran | 0,4 - 0,6 mm na stran | 0,5 - 0,8 mm na stran |
| Temperaturno območje (°C) | -196°C do +450°C (inertni plin) | -196°C do +260°C | -196°C do +800°C | -196°C do +1000°C |
| Največji tlak (bar) pri 25°C | 250 barov | 150 barov | 200 barov | 160 barov |
| Stopnja puščanja (mg/(m·s)) pri 50 barih | < 0,002 | < 0,005 | < 0,003 | < 0,004 |
| Uporabne vrste prirobnic | RF, FF, moški/ženski, pero/utor | RF, FF | RF, pero/utor | RF, pero/utor |
Poleg te standardne ponudbe naša tovarna ponuja več izbirnih funkcij za izboljšanje zmogljivosti in poenostavitev namestitve. Ti vključujejo notranji in zunanji centrirni obroč (za poenostavitev poravnave in preprečevanje čezmernega stiskanja), pritrdilni obroč (za držanje tesnila na mestu med navpičnim sestavljanjem prirobnice) in zasnovo "odzračevalnika za plin" (za dvostranska nazobčana tesnila za preprečevanje ujetega plina). Ponujamo tudi široko paleto velikosti po meri, od 1/2" NPS do 60" NPS, in posebne oblike za nestandardne prirobnice. Vsa naša nazobčana tesnila so opremljena s podrobnim listom za namestitev in tabelo s priporočili za navor, kar zagotavlja, da je tesnilo pravilno nameščeno za optimalno delovanje.
Nadzor kakovosti je prednostna naloga v naši tovarni. Vsako nazobčano tesnilo je podvrženo vizualnemu pregledu površinskih napak, dimenzijskemu pregledu s CMM (koordinatnim merilnim strojem) za kritične prirobnice in preskusu tesnjenja za visokotlačne aplikacije. Zagotavljamo popolno poročilo o sledljivosti materiala, vključno s certifikati za kovinsko jedro in certificiranje čistosti in lastnosti obloge. Ta sledljivost je bistvena za industrije s strogimi zahtevami glede kakovosti, kot sta jedrska in vesoljska industrija. Naša nazobčana tesnila so v celoti skladna z evropsko direktivo o tlačni opremi (PED) in so na voljo z oznako CE, kadar je to potrebno.
Tudi najkakovostnejše nazobčano tesnilo bo odpovedalo, če ni pravilno nameščeno. Edinstvena zasnova nazobčanega tesnila – ki se opira na koncentracijo napetosti in več tesnilnih linij – zahteva posebne postopke namestitve, da doseže nazivno zmogljivost. Pogoste napake pri namestitvi vključujejo preveč zategovanje (ki lahko zdrobi zobce), premalo zategovanje (kar vodi do puščanja), neenakomerno obremenitev vijaka (povzroča popačenje prirobnice) in poškodbe materiala obloge med rokovanjem. V Ningbo Kaxite Sealing Materials Co., Ltd. je naša tovarna razvila podroben protokol namestitve, ki je bil preverjen na terenu v več tisoč namestitvah. Upoštevanje teh smernic zagotavlja, da nazobčano tesnilo zagotovi svoj polni potencial tesnjenja in doseže svojo pričakovano življenjsko dobo.
Bistveni koraki namestitve nazobčanih tesnil:
Študija primera iz kemične tovarne v ZDA ponazarja pomen pravilne namestitve. Obrat je uporabljal naša nazobčana tesnila na prirobnici reaktorja, ki je delovala pri 250 °C in 60 barih. Kljub visokokakovostnim tesnilom je naprava občasno puščala. Preiskava je pokazala, da so bili vijaki prirobnice zategnjeni v krožnem vzorcu, ne navzkrižno, kar je povzročilo neenakomerno obremenitev in popačenje prirobnice. Po ponovnem usposabljanju vzdrževalcev o pravilnem postopku zategovanja je bilo puščanje odpravljeno, tesnila pa so delovala brezhibno naslednja tri leta do naslednje načrtovane vzdrževalne zaustavitve. Ta primer poudarja, da je pravilna namestitev enako pomembna kot izbira tesnila.
Naša tovarna ponuja brezplačni program usposabljanja za namestitev za naše stranke, ki se lahko izvaja na kraju samem ali prek spleta. Usposabljanje zajema ravnanje s tesnilom, pregled prirobnice, izračun navora in uporabo hidravlične opreme za napenjanje. Nudimo tudi kontrolni seznam za namestitev, ki ga lahko vzdrževalno osebje uporabi za zagotovitev, da so vsi koraki dokončani. Poleg tega nudimo storitev ponovnega zategovanja kritičnih prirobnic, kjer naši tehniki obiščejo lokacijo, da izvedejo ponovni zateg po prvem termičnem ciklu. Z vlaganjem v pravilno namestitev lahko zagotovite, da bodo vaša nazobčana tesnila dosegla svojo največjo učinkovitost in življenjsko dobo ter zaščitila vašo opremo in osebje.
Vprašanje 1: Kakšna je razlika med nazobčanim tesnilom in spiralno navitim tesnilom?
Odgovor: Oba sta visoko zmogljiva tesnila, vendar se razlikujeta po konstrukciji in principu tesnjenja. Spiralno navito tesnilo je izdelano iz izmeničnih plasti kovine in polnilnega materiala, zvitih v spiralo, kar zagotavlja vzmetne lastnosti in visoko fleksibilnost. Po drugi strani je nazobčano tesnilo sestavljeno iz trdnega kovinskega jedra s koncentričnimi zobci na površini, prekritega z mehko oblogo. Nazobčano tesnilo ponuja večjo odpornost proti izbruhu in je manj nagnjeno k poškodbam med rokovanjem in namestitvijo. Običajno zahteva tudi nižje obremenitve vijakov, da se doseže tesnjenje v primerjavi s spiralno navitimi tesnili enake velikosti. Za aplikacije s hudimi toplotnimi cikli ali visokim notranjim tlakom je nazobčano tesnilo pogosto najprimernejša izbira zaradi robustnega kovinskega jedra in več tesnilnih linij.
Vprašanje 2: Ali je mogoče nazobčana tesnila po odstranitvi ponovno uporabiti?
Odgovor: Na splošno ne priporočamo ponovne uporabe nazobčanih tesnil, zlasti v kritičnih servisih. Ko je tesnilo stisnjeno, se nazobčanja in obloga strdijo in morda ne bodo tesnila tako učinkovito, če se ponovno uporabijo. Vendar pa je pri nekaterih nekritičnih aplikacijah pri nizkem tlaku in nizkih temperaturah možno ponovno uporabiti tesnilo, če je obloga še vedno nedotaknjena in zobci niso deformirani. Kovinsko jedro lahko v naši tovarni pogosto preplastimo z novim obložnim materialom, s čimer obnovimo tesnilo v novo stanje. Ta storitev je na voljo za velika tesnila, kjer so stroški zamenjave visoki. Za aplikacije, ki so pomembne za varnost, vedno uporabite novo nazobčano tesnilo.
Vprašanje 3: Kakšna je najvišja ocena tlaka in temperature za nazobčano tesnilo?
Odgovor: Največji tlak in temperatura sta odvisna od uporabljenih materialov. Z jedrom iz nerjavečega jekla 316L in oblogo iz ekspandiranega grafita lahko naša nazobčana tesnila delujejo pri temperaturah do 450 °C (v inertni atmosferi) in tlakih do 250 barov. Za višje temperature lahko različice s sljudo ali keramiko prenesejo do 800 °C do 1000 °C, vendar se nazivni tlak nekoliko zniža. Za kriogene aplikacije lahko tesnilo deluje pri -196 °C s PTFE oblogo. Bistvenega pomena je, da si ogledate naše liste s tehničnimi podatki ali stopite v stik z našo tovarno v Ningbo Kaxite Sealing Materials Co., Ltd., da izberete pravilno kombinacijo materialov za vaše specifične pogoje delovanja.
Vprašanje 4: Kakšna končna obdelava površine prirobnice je potrebna za nazobčano tesnilo?
Odgovor: Za optimalno delovanje mora biti površinska obdelava prirobnice Ra 3,2 do 6,3 mikrometra (125 do 250 mikro-palcev). Ta končna obdelava zagotavlja zadostno hrapavost, da se zobci zagrizejo v oblogo, ne da bi jo poškodovali. Bolj gladka končna obdelava (npr. Ra 1,6) lahko zmanjša trenje in povzroči zdrs tesnila med privijanjem, medtem ko lahko bolj groba končna obdelava povzroči prekomerno obrabo obloge. Naša tovarna ponuja smernice za pripravo prirobnic za različne vrste in materiale prirobnic. Če je prirobnica zarjavela ali ima globoke praske, priporočamo, da površino prirobnice ponovno obdelate, preden namestite nazobčano tesnilo.
Vprašanje 5: Kako se nazobčana tesnila primerjajo s pločevinastimi tesnili (izrezanimi iz pločevine) glede učinkovitosti?
Odgovor: pločevinasta tesnila so enostavnejša in cenejša, vendar se zanašajo na enakomerno stiskanje na velikem območju in so bolj občutljiva na nepravilnosti prirobnic in variacije obremenitve vijakov. Nazobčana tesnila zagotavljajo vrhunsko tesnjenje, zlasti pri visokotlačnih, visokotemperaturnih in termičnih ciklih. Nazobčana oblika koncentrira obremenitev in ustvarja več tesnilnih linij, zaradi česar je bolj prizanesljiva do nepopolnosti prirobnic. Poleg tega imajo nazobčana tesnila veliko nižjo stopnjo sprostitve lezenja, s čimer ohranjajo svojo tesnilno silo skozi čas. Za kritične aplikacije, kjer puščanja ni mogoče tolerirati, so nazobčana tesnila prednostna izbira pred pločevinastimi tesnili. Naša tovarna lahko zagotovi primerjalno analizo učinkovitosti, ki vam pomaga narediti pravo izbiro.
Nazobčano tesnilo je preizkušena rešitev za zahtevne industrijske tesnilne aplikacije, saj ponuja vrhunsko zmogljivost zaradi svoje edinstvene nazobčane zasnove, več tesnilnih linij in vsestranskosti materialov. Od visokotemperaturnih peči do kriogenih linij LNG, od visokotlačne pare do agresivnih kemikalij, nazobčano tesnilo zagotavlja zanesljivost in varnost, ki ju zahteva sodobna industrija. V podjetju Ningbo Kaxite Sealing Materials Co., Ltd. si je naša tovarna ustvarila sloves zagotavljanja visokokakovostnih nazobčanih tesnil z natančno izdelavo, strogim nadzorom kakovosti in globokim tehničnim znanjem. Ponujamo široko paleto standardnih velikosti in velikosti po meri ter izbirne funkcije za poenostavitev namestitve in izboljšanje učinkovitosti.
Iščete zanesljivo tesnilno rešitev za svojo kritično aplikacijo?Še danes se obrnite na Ningbo Kaxite Sealing Materials Co., Ltdza celovit posvet. Navedite vaše dimenzije prirobnice, delovne pogoje in procesni medij, naša ekipa inženirjev pa bo priporočila optimalen material in obliko nazobčanega tesnila. Ponujamo brezplačne vzorce, hitro dostavo in celotno paleto poročil o testiranju.Zahtevajte brezplačen vzorec nazobčanega tesnila in tehnični list zdaj pri Ningbo Kaxite Sealing Materials Co., Ltd. in izkusite razliko v učinkovitosti tesnjenja.
