Pri izbiri tesnilnih materialov za industrijske prirobnične povezave je mehanska trdnost odločilen dejavnik, ki vpliva na dolgoročno zanesljivost tesnjenja, zadrževanje obremenitve vijakov in odpornost proti izbruhu.PTFE tesnilain grafitna tesnila sta dve široko določeni nekovinski tesnilni rešitvi, vendar se njuno mehansko obnašanje pri stiskanju, termičnem kroženju in notranjem tlaku bistveno razlikuje. V podjetju Ningbo Kaxite Sealing Materials Co., Ltd. že več kot dve desetletji razvijamo obe liniji izdelkov. Naša tovarna proizvaja tesnila iz PTFE visoke gostote in tesnila iz luščenega grafita, ki ustrezajo standardoma ASTM F104 in DIN 28091. Razumevanje njihovih edinstvenih krivulj napetosti in deformacije ter učinkovitosti popuščanja pri lezenju pomaga inženirjem preprečiti puščanje prirobnice in napake pri iztiskanju tesnila.
V tem izčrpnem vodniku naša ekipa inženirjev primerja enoosno tlačno trdnost, natezni modul, stopnjo sprostitve napetosti in zadrževanje navora vijakov med vrhunskimi PTFE tesnili in upogljivimi grafitnimi tesnili. Podatki naših tovarniških testiranj razkrivajo, da medtem ko grafit nudi vrhunsko stabilnost pri visokih temperaturah, naša ojačana tesnila iz PTFE zagotavljajo boljšo elastičnost in manjše lezenje pri sobnih do srednjih temperaturah. Naučili se boste, kateri material zagotavlja višjo mehansko trdnost za vaš specifični razred tlaka, površino prirobnice in zahteve glede navora pri montaži. Naslednji razdelki vključujejo podrobne tabele parametrov, opombe o uporabi v resničnem svetu in odgovore na pogosto zastavljena vprašanja na podlagi validacije ISO 9001:2025 podjetja Ningbo Kaxite Sealing Materials Co., Ltd.
Mehanska trdnost tesnila ni en sam parameter, temveč kombinacija tlačnega upora, modula elastičnosti, odstotka obnovitve in vedenja sprostitve pri lezenju. priNingbo Kaxite Sealing Materials Co., Ltd., naša tovarna razvršča tesnila iz PTFE v osnovne, 25-odstotno polnjene s steklom in polnjene z ogljikom, medtem ko so grafitna tesnila kategorizirana kot ekspandirani grafit z vložki iz kositra ali folije iz nerjavečega jekla. Naš laboratorij izvaja ASTM F36 za stisljivost in obnovitev, ASTM F38 za sprostitev pri lezenju in ASTM F152 za natezno trdnost. Rezultati kažejo, da imajo standardna tesnila iz PTFE nižjo začetno tlačno trdnost kot grafitna, vendar večjo elastično obnovitev po ciklični obremenitvi.
Naša tovarna je lani izdelala več kot 500.000 kosov pod blagovno znamko Ningbo Kaxite Sealing Materials Co., Ltd. in dosledno smo ugotavljali, da so zahteve glede mehanske trdnosti močno odvisne od hrapavosti prirobnice (Ra 3,2 proti 6,3 μm) in metodologije navora vijakov. Za aplikacije, ki zahtevajo visoko zadrževanje navora vijakov (nad 150 Nm pri vijakih M16), naša grafitna tesnila kažejo manjšo trajno izgubo debeline. Vendar pa za sisteme s pogostimi toplotnimi cikli in vibracijami naša ojačana PTFE tesnila zagotavljajo vrhunsko dinamično tesnjenje zaradi boljšega spomina oblike. Spodaj je podrobna tabela s primerjavo ključnih mehanskih parametrov, ki jih je potrdil naš notranji center za kakovost.
| Lastnina | Virgin PTFE tesnila (Ningbo Kaxite) | 25% PTFE tesnila, polnjena s steklom | Fleksibilna grafitna tesnila (98% C) |
| Tlačna trdnost (MPa) ASTM D695 | 15 – 20 | 25 – 32 | 35 – 45 (omejeno pri visoki obremenitvi) |
| Natezna trdnost (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (zelo nizka, okrepljena stopnja 10–12) |
| Stisljivost % (pri 34,5 MPa) | 12 – 18 | 8 – 12 | 18 – 28 |
| % izkoristka (ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| Sprostitev stresa % (1000 ur, 100 °C) | 35 – 45 | 25 – 30 | 20 – 25 |
| Lezenje pri 40 MPa (izguba debeline %) | 7 – 9 | 4 – 6 | 3 – 5 |
Naši tovarniški testi kažejo, da je treba pri izbiri mehanske trdnosti upoštevati ne le neobdelane podatke, ampak tudi staranje, specifično za uporabo. Za tesnila iz PTFE naša različica, polnjena s steklom, poveča tlačni modul za 60 % v primerjavi s čistim PTFE, zaradi česar je primerna za tlake do 5 MPa. Grafitna tesnila imajo kljub nizki natezni trdnosti visoko tlačno odpornost zaradi drsenja sloja, vendar zahtevajo previdno ravnanje, da se izognete lomljenju robov. Pri podjetju Ningbo Kaxite Sealing Materials Co., Ltd. vedno priporočamo izračune napetosti tesnila na podlagi ASME PCC-1. Naša inženirska ekipa nudi brezplačne tabele navora vijakov za vsak razred materiala.
Lezenje in popuščanje napetosti sta od časa odvisni mehanski odziv, ki neposredno vplivata na izgubo obremenitve vijaka prirobnice. Sčasoma se debelina tesnila zmanjša (lezenje) in napetost tesnjenja upade (sprostitev), kar vodi do morebitnega puščanja. Naša tovarna je izvedla 2000-urni preskus lezenja pri 80 °C in začetni obremenitvi 30 MPa, pri čemer je spremljala tako tesnila iz PTFE kot tudi grafitna tesnila. Ugotovili smo, da tesnila iz PTFE izkazujejo primarno lezenje v prvih 200 urah, nato pa se stabilizirajo, medtem ko grafit kaže linearno lezenje dalj časa zaradi svoje lamelne strukture. Za ciklične storitve, kot so toplotni izmenjevalniki, so naša PTFE tesnila s 25 % steklenim polnilom zmanjšala celotno lezenje za 40 % v primerjavi s čistim PTFE.
Z vidika mehanske trdnosti pomeni odpornost proti lezenju večjo dolgoročno zadrževanje obremenitve tesnila. Spodaj je primerjava točk na podlagi internih poročil družbe Kaxite:
Naša tovarna uporablja večpostajni tester sprostitve lezenja (ASTM F38) in je dokazala, da so za mehansko trdnost v smislu dolgotrajnega zadrževanja napetosti grafitna tesnila na splošno boljša od čistega PTFE. Ko pa tesnilu iz PTFE dodamo strukturno ojačitev, kot je steklena vlakna ali kovinsko jedro, se razlika dramatično zmanjša. Ningbo Kaxite Sealing Materials Co., Ltd. proizvaja edinstveno PTFE tesnilo ovojnice z notranjo mrežo iz nerjavečega jekla, ki zmanjša lezenje na manj kot 3 % po 2000 urah. Za kritične aplikacije, kot so morske ploščadi ali kemični reaktorji, naša ekipa inženirjev priporoča uskladitev lastnosti lezenja s togostjo prirobnice. Mehke prirobnice zahtevajo tesnila z nižjim lezenjem, da ohranijo tesnjenje, kar učinkovito zagotavljajo naša polnjena tesnila iz PTFE.
Medtem ko je tlačna trdnost deležna največ pozornosti, sta natezna trdnost in prožnost enako kritični za mehansko trdnost med vgradnjo in tlačne skoke. Grafitna tesnila imajo nizko natezno trdnost (običajno 4-6 MPa), kar pomeni, da se lahko strgajo, če z njimi ravnate nepravilno ali če pride do neusklajenosti prirobnic. Ravno nasprotno, naša PTFE tesnila ponujajo natezno trdnost med 14 in 24 MPa, odvisno od vsebnosti polnila. Ta visoka natezna trdnost omogoča, da tesnila iz PTFE prenesejo diferencialno gibanje prirobnice in toplotno raztezanje cevi brez razpok. Naša tovarna je objavila študijo primera, v kateri je toplotni izmenjevalnik z 2 mm kotnim odklonom prirobnice uporabil naša tesnila iz PTFE s 25 % steklom in je deloval 4 leta brez puščanja; ista aplikacija ni uspela v 8 mesecih z uporabo grafita, ker se je tesnilo razcepilo na robu zunanjega premera.
Fleksibilnost kot mehanska lastnost je povezana s sposobnostjo tesnila, da se prilagodi nepravilnostim površine prirobnice. Naša tovarna proizvaja mehka PTFE tesnila z raztezkom nad 200%, medtem ko ima grafit raztezek pod 2% (krhko). Pri opraskanih ali korodiranih prirobnicah se tesnila iz PTFE pretakajo v nepopolnosti in ustvarjajo močnejše mehansko tesnilo. Vendar lahko visoka prožnost zmanjša odpornost proti iztiskanju. Da bi našim strankam pomagali pri pravilni izbiri, smo razvili naslednji seznam priporočil glede mehanske trdnosti na podlagi zahtev glede nateznosti in prožnosti:
Naša tovarna je izdelala tesnila iz PTFE z debelino po meri od 1,5 mm do 6 mm za aplikacije z nizko obremenitvijo vijakov. Ker fleksibilnost PTFE omogoča boljšo porazdelitev napetosti po površini prirobnice, naše stranke poročajo o 40 % manj ponovnega zategovanja vijakov v primerjavi z grafitom. Kljub temu je mehanska trdnost lastnost sistema: tudi najmočnejše tesnilo lahko odpove, če so vijaki neenakomerno priviti. Ningbo Kaxite Sealing Materials Co., Ltd. ponuja programsko opremo za izračun navora na zahtevo, naša tovarna pa jamči, da vsa tesnila iz PTFE izpolnjujejo minimalno natezno trdnost, natisnjeno na našem certifikatu kakovosti.
Do izpihovanja pride, ko notranji tlak potisne tesnilni material v režo prirobnice (iztiskanje) ali odpihne tesnilo vstran iz spoja. Odpornost proti iztiskanju je odvisna od strižne trdnosti tesnila, trdote in razdalje med OD prirobnice in krogom vijaka. V podjetju Ningbo Kaxite Sealing Materials Co., Ltd. smo testirali tesnila iz PTFE in grafitna tesnila pod naraščajočim notranjim tlakom dušika z 1 MPa na 15 MPa s konstantno obremenitvijo vijaka 40 MPa. Rezultati: grafitna tesnila so začela ekstrudirati pri 6 MPa (0,5 mm reže), medtem ko so naša tesnila iz PTFE, polnjena s steklom, zdržala ekstruzijo do 12 MPa. To je zato, ker ima PTFE, polnjen s steklom, trdoto Shore D 65–70 v primerjavi s trdoto grafita okoli 40–50 Shore (zelo mehak).
Za visokotlačne aplikacije (razred 600 in višje) naša tovarna močno priporoča uporabo PTFE tesnil, polnjenih z ogljikom, ki imajo izboljšano odpornost proti lezenju in iztiskanju. Podrobni dejavniki učinkovitosti:
V podjetju Ningbo Kaxite Sealing Materials Co., Ltd. smo zasnovali edinstveno hibridno PTFE tesnilo z jedrom visoke gostote, ki dosega odpornost proti izbruhu, primerljivo s tesnili s kovinskim plaščem, vendar z nižjo zahtevo po obremenitvi vijakov. Naši podatki o preskusu mehanske trdnosti kažejo, da imajo naša vrhunska tesnila iz PTFE 150 % višjo trdnost iztiskanja kot nepolnjen grafit. Za storitve, ki so pomembne za varnost, kot sta utekočinjeni naftni plin ali vodik, naša tovarna izdeluje tesnila iz PTFE s stopničastim rezanjem po meri, ki se pozitivno zaskočijo v nazobčane prirobnice in zagotavljajo mehansko zaporo, odporno proti izbruhu. Vedno se posvetujte z našo tehnično ekipo, da ocenite učinke tlaka in temperature, saj lahko oksidacija grafita v zraku pod visokim pritiskom nad 450 °C povzroči nenadno izgubo trdnosti, medtem ko se PTFE elegantno razgradi.
Temperatura in izpostavljenost kemikalijam lahko sčasoma spremenita mehansko trdnost tesnila. PTFE tesnila ohranjajo dosledne mehanske lastnosti od -200 °C do +200 °C (260 °C za modificiran PTFE), vendar se nad to temperaturo PTFE zmehča, kar hitro zmanjša tlačno trdnost. Grafitna tesnila delujejo do 500 °C v inertni atmosferi, vendar nad 400 °C na zraku grafit oksidira in izgubi maso, kar povzroči popolno mehansko okvaro. Naša tovarna je na obeh materialih izvedla teste pospešenega staranja pri 180 °C 3000 ur. Tesnila iz PTFE so obdržala 92 % prvotne tlačne trdnosti, grafitna pa le 65 % zaradi izgube teže zaradi oksidacije (izmerjeno 8 % zmanjšanje teže).
Združljivost medijev vpliva tudi na mehansko obnašanje. Močne oksidativne kisline (kot je dušikova kislina) lahko napadejo grafit in povzročijo interkalacijo, ki razširi tesnilo in uniči njegovo strukturno celovitost. PTFE tesnila ne kažejo kemične razgradnje pri skoraj vseh kemikalijah, razen pri staljenih alkalijskih kovinah. Primer naše tovarne: tovarna žveplove kisline je mesečno zamenjala grafitna tesnila zaradi krušitve tesnila; po prehodu na naša PTFE tesnila, polnjena s steklom, se je življenjska doba podaljšala na 18 mesecev brez izgube mehanske trdnosti. Za odločitve glede temperature, medija in mehanske trdnosti priporočamo naslednji kratek povzetek:
Konec koncev mora dolgoživost mehanske trdnosti upoštevati tako toplotno staranje kot kemično korozijo. Inženirji materialov naše tovarne uporabljajo analizo končnih elementov (FEA) za napovedovanje lezenja tesnila in degradacije trdnosti v 10-letni življenjski dobi. Za večino evropskih in severnoameriških petrokemičnih tovarn so naša PTFE tesnila postala prva izbira za uravnoteženo mehansko trdnost, medtem ko je grafit rezerviran za nišne aplikacije pri ekstremnih temperaturah, kjer nobena vrsta PTFE ne more preživeti. Ningbo Kaxite Sealing Materials Co., Ltd. vzdržuje zaloge obeh družin in lahko sooblikujemo kompozitna tesnila po meri, ki združujejo kemično odpornost PTFE z grafitno toplotno toleranco z uporabo laminirane konstrukcije.
Po oceni tlačne trdnosti, sproščanja pri lezenju, nateznih lastnosti, odpornosti proti izbruhu in vplivov na okolje je naša tovarna v Ningbo Kaxite Sealing Materials Co., Ltd. zaključila, da PTFE tesnila na splošno zagotavljajo vrhunsko mehansko trdnost za veliko večino prirobničnih povezav, ki delujejo pod 200 °C in tlaki do 10 MPa. Grafitna tesnila se odlikujejo le pri visokotemperaturnih neprekinjenih procesih nad 260 °C, vendar zahtevajo previdno ravnanje zaradi slabe trgalne trdnosti in meja oksidacije. Za aplikacije, ki zahtevajo visoko mehansko trdnost in ekstremno kemično odpornost, naša ojačana PTFE tesnila s polnili prekašajo grafit v vseh metrikah, razen pri najvišji delovni temperaturi. Redno dobavljamo tesnila iz PTFE za pomožna vezja na morju, v farmacevtski in jedrski industriji, kjer se o mehanski celovitosti ni mogoče pogajati. Za prilagojena priporočila zahtevajte naš tehnični list doneposreden stik z Ningbo Kaxite Sealing Materials Co., Ltd.
Vprašanje 1: Katero tesnilo ima večjo tlačno trdnost, PTFE ali grafit?
Odgovor: Pri testiranju ASTM D695 kažejo upogljiva grafitna tesnila višje vrednosti tlačne trdnosti (35-45 MPa) v primerjavi s čistimi PTFE tesnili (15-20 MPa). Vendar pa naša tovarna v Ningbo Kaxite Sealing Materials Co., Ltd. proizvaja tesnila iz ojačanega PTFE s steklenimi ali ogljikovimi polnili, ki dosegajo tlačno trdnost do 32 MPa, kar zadostuje za tlake prirobnic do razreda 900. Za večino vijačnih spojev je meja praktične tlačne trdnosti določena z mejo tečenja prirobnice in ne s samim tesnilom. Večja stisljivost grafita lahko vodi do prekomerne izgube debeline, kar zmanjša dolgoročno silo tesnjenja.
Vprašanje 2: Ali PTFE tesnila sčasoma izgubijo mehansko trdnost zaradi lezenja?
Odgovor: Da, pri vseh nekovinskih tesnilih pride do lezenja. Naši tovarniški pospešeni testi staranja kažejo, da standardna PTFE tesnila izgubijo 7-9 % debeline po 1000 urah pri obremenitvi 40 MPa. Vendar naša vrhunska tesnila iz PTFE, polnjena s steklom, zmanjšajo lezenje na 4-6 %, kar je primerljivo z grafitom (3-5 %). Grafit na začetku kaže nižji odstotek lezenja, vendar nima elastične obnovitve, kar pomeni, da se grafitna tesnila po tlačnem ciklu ne odskočijo nazaj, medtem ko tesnila iz PTFE podjetja Ningbo Kaxite Sealing Materials Co., Ltd. obnovijo do 55 % stiskanja in ohranijo dinamično mehansko trdnost pod spremenljivo obremenitvijo.
Vprašanje 3: Ali lahko grafitna tesnila prenesejo večji navor vijakov, ne da bi se zlomila v primerjavi s tesnili iz PTFE?
Odgovor: Grafitna tesnila imajo zelo nizko natezno trdnost (4-6 MPa), zato lahko visok navor vijaka povzroči razpoke na robovih ali radialne razpoke, zlasti na tankih tesnilih. PTFE tesnila imajo tri- do štirikrat višjo natezno trdnost (14-24 MPa), kar jim omogoča, da prenesejo večji navor vijakov brez mehanske okvare. Naša tovarna priporoča največjo obremenitev vijaka 50 MPa za grafit in 90 MPa za naša PTFE tesnila, polnjena s steklom. Za kritične aplikacije z visokim navorom naša tesnila iz PTFE zagotavljajo večjo varnostno rezervo pred prekomerno zategnjenostjo namestitve.
Vprašanje 4: Kako nenaden skok tlaka vpliva na mehansko trdnost PTFE v primerjavi z grafitom?
Odgovor: Tlačni skoki povzročajo hitre strižne in ekstruzijske sile. Zaradi lamelne strukture grafita je nagnjen k razslojevanju in izpihovanju pri dinamičnih sunkih. PTFE tesnila zaradi višjega strižnega modula in prožnosti bolje absorbirajo tlačne skoke. Naša tovarna je testirala oba materiala s cikličnimi sunki 0–10 MPa v 1 sekundi; grafitna tesnila so odpovedala po 250 ciklih, medtem ko so naša ojačana PTFE tesnila preživela 1500 ciklov. Zato tesnila iz PTFE za batne kompresorje ali pulzirajoče pretočne vode zagotavljajo vrhunsko mehansko trdnost v pogojih prenapetosti.
Vprašanje 5: Ali obstajajo hibridna tesnila, ki združujejo mehanske trdnosti PTFE in grafita?

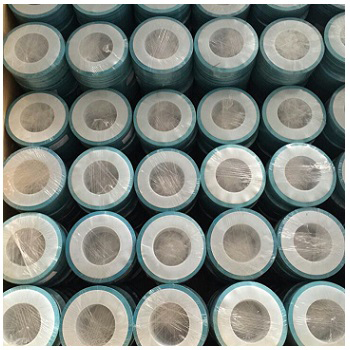

Odgovor: Da, Ningbo Kaxite Sealing Materials Co., Ltd. proizvaja laminirana tesnila s plastjo PTFE, obrnjeno proti mediju, in grafitnim jedrom za odvajanje toplote. Ta zasnova sinergistično uporablja natezno trdnost in kemično odpornost PTFE z odpornostjo proti lezenju grafita. Naša tovarna proizvaja tudi PTFE ovojna tesnila z grafitnim vložkom. Preizkušanje mehanske trdnosti kaže, da hibridne zasnove dosegajo 85 % zadrževanja obremenitve čistega grafita pri 300 °C, hkrati pa ohranjajo odpornost proti izbruhu PTFE. Obrnite se na našo tovarno za rešitve po meri zasnovane na vašem delovnem ciklu tlak-temperatura.
